DY1123-基于三菱PLC和组态王组态的四层电梯控制系统4层电梯 下载积分：150　资料编号： DY1123

作品包括:

Word版说明书1份

三菱 PLC程序一份

组态王6.53组态一份

电气CAD图纸一份

IO分配

摘要    4

1.前 言    5

1.1 课题研究背景    5

1.2 课题设计的目的和意义    5

2控制要求    6

3 硬件设计    7

3.1 PLC型号的选择和确定    7

3.2 主电路设计    7

3.3 控制电路图    7

3.4 PLC I/O表    9

3.5 PLC接线图    10

4 程序设计    13

4.1  内部使用地址    13

4.2 流程图    14

4.3 PLC梯形图    16

4.3.1 外呼信号的登记与消除环节    17

4.3.2 开门控制    19

4.3.3 超重报警过载保护信号的产生与消除    21

4.3.4 楼层信号的显示和平层处理    21

4.3.5 电梯箱内选择停层与显示    23

4.3.6 电梯的定向环节    24

4.4 语句表程序    29

5程序测试和仿真    30

5.1 GX SIMULATOR仿真软件介绍    30

5.2 系统调试与仿真    30

5.2.1 楼层指示    30

5.2．2 内选测试    30

5.2．3 上呼测试    31

5.2．4 下呼测试    31

5.2．5 超重测试    31

5.2．6 过载保护测试    32

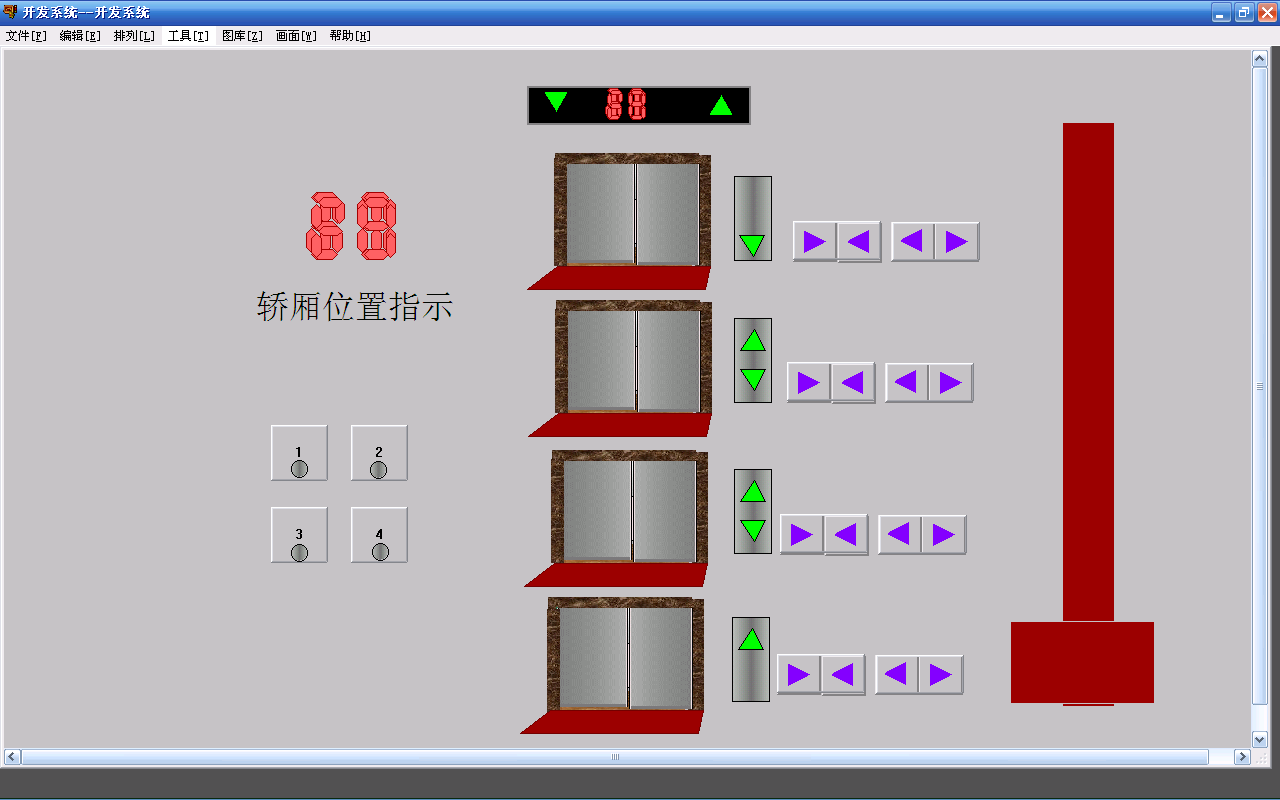

6 组态王画面制作    33

6.1   创建项目和画面    33

6.2 通信连接和变量定义    33

6.3 画面制作    35

6.4运行系统设置    47

6.5 运行    49

结束语    54

参考文献    55

致  谢    56

附录    57

附录1  语句表程序    57

附录3  组态王命令语言    68

附录3  主电路控制电路    74

附录4  PLC接线图    75

当电梯到达欲停靠的目的层站前方某一距离位置时，由井道传感器向电梯的动

控制系统发出减速信号，电梯便自动减速准备停靠。当轿厢进入到平层区时，

井道平层传感器动作，发出平层信号控制轿厢准确平层，并自动开门，并自动

消除登记的选层信号。

（1）开始时，电梯处于任意一层，30秒不运行自动返回一层；

（2）当有外呼电梯信号到来是，轿厢响应该呼梯信号，达到该楼层时，轿厢停

止运行（轿厢门打开，延时5秒后自动关门）；

（3）当有内呼电梯信号到来是，轿厢响应该呼梯信号，达到该楼层时，轿厢停

止运行（轿厢门打开，延时5秒后自动关门）；

（4）在电梯轿厢运行过程中，即轿厢上升（或下降）途中，任何反方向下降（

或上升）的外呼信号均为“后响应”；

（5）电梯具有最远反向外呼梯功能：电梯轿厢如在一楼，而同时有二层向下呼

梯，六层向下外呼梯，六层向下外呼梯，则电梯轿厢先去六楼响应六层向下外

呼梯信号；

（6）电梯未平层或运行时，开门按钮和关门按钮均不起作用。平层且电梯轿厢

停止运行后，按开门按钮轿厢开门，按关门按钮轿厢关门。
