DY1079-S7-200 PLC锅炉监控设计系统温度控制加热控制 下载积分：150　资料编号： DY1079

作品包括:

Word版说明书1份

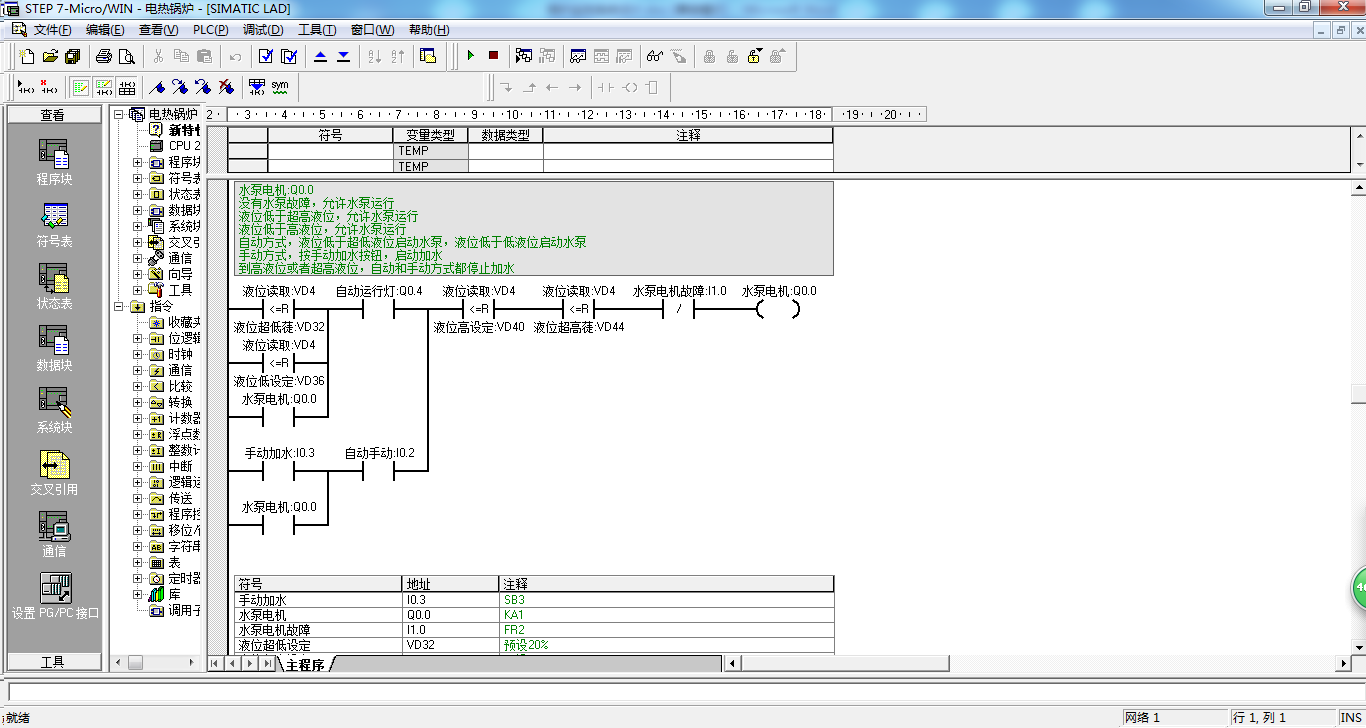

S7-200 PLC程序一份

电气CAD图纸一份

IO分配

目录    4

1  绪论    5

1.1课题背景和意义    5

1.2编程控制器基础义    5

2 设计要求和方案选择    8

2.1 控制要求    8

2.2 控制方案    8

3 硬件设计    10

3.1 PLC选择    10

3.2主电路图    10

3.3控制电路图    11

3.4输入和输出分配表    12

3.5输入和输出接线图    13

4  软件设计    15

4.1 内部地址    15

4.2 PLC梯形图    15

4.3 语句表程序    24

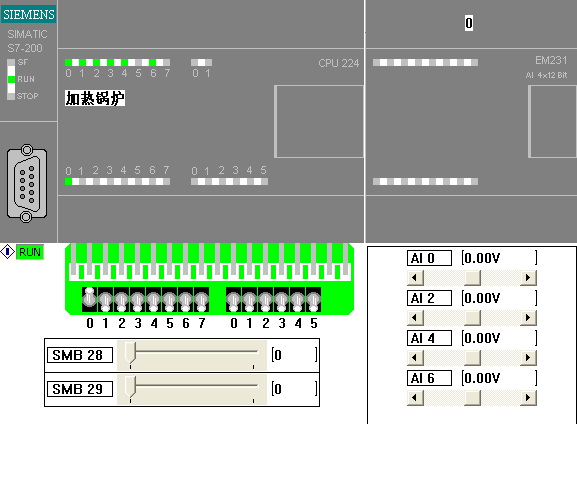

5  仿真测试    32

结束语    42

参考文献    43

致  谢    44

附录    45

附录1 英文文献翻译    45

本系统3组电加热器进行加热，温度低于设定的温度低温度，3组加热器全部启

动；温度高于设定的温度低温度，低于设定的温度中温度，启动加热器第1组和

第2组加热器；温度高于设定的温度中温度，低于设定的温度高温度，启动加热

器第1组加热器；温度高于设定的停止温度，停止加热。温度高于设定的超高温

度，停止加热并进行报警。温度低于设定的超低温度，启动加热，并进行报警

。

液位低于设定的低液位，启动水泵加水，直到液位高于设定的高液位，停止水

泵加水。液位高于设定的超高液位，停止水泵加水，并进行报警。液位低于设

定的超低液位，启动水泵加水，并进行报警。

采用自动和手动方式进行控制。有必要的保护措施。
