DY1082-基于S7-200 PLC的分时交通灯控制系统的设计 下载积分：150　资料编号： DY1082

作品包括:

Word版说明书1份

S7-200 PLC程序一份

电气CAD图纸一份

IO分配

摘    要    3

ABSTRACT    4

1  绪 论    5

1.1 课题背景    5

1.2课题任务    5

2  设计要求    6

3  PLC硬件控制设计    8

3.1 PLC选择    8

3.2 输入和输出分配表    8

3.3 PLC的选型和PLC接线图    8

3.4 主要硬件设备统计    9

4  PLC软件控制设计    11

4.1 内部使用地址    11

4.2 流程图设计    12

4.3 梯形图程序    14

4.4 语句表程序    38

5  调试    40

6 结束语    41

参考文献    42

致  谢    43

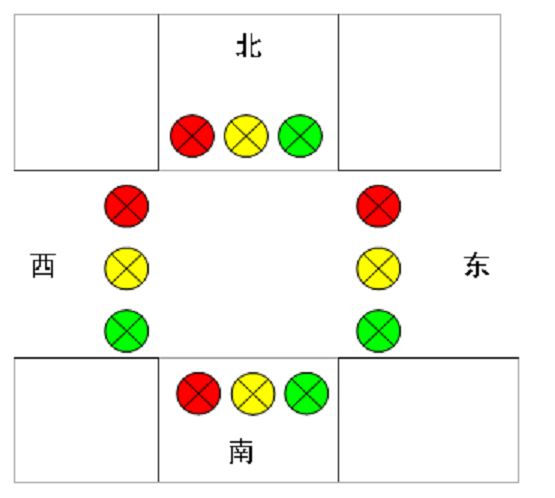

信号灯受正常运行，东西强制通行，南北强制通行按钮控制。正常情形，预设

为正常运行。交警可以根据实际路况情形，选择正常运行，强制东西通行和强

制南北强制通行。

系统设定3个高峰段，预设：早高峰，从7点30到9点30，中午高峰从11点30到13

点30.晚高峰从16点30到20点30。

高峰段和非高峰段设定不同的东西绿灯亮时间和不同的南北亮绿灯时间，东西

绿灯闪时间和东西黄灯时间保持不变，同样的南北绿灯闪时间和南北黄灯时间

保持不变。
