DY1050-基于三菱PLC和MCGS组态三菱触摸屏广场喷泉控制系统设计 下载积分：150　资料编号： DY1050

作品包括:

Word版说明书1份

三菱 PLC程序一份

MCGS6.2组态画面

三菱GOT触摸屏画面

电气CAD图纸一份

IO分配

摘    要    I

目录    II

1.1 课题研究背景    1

1.2 课题设计的目的和意义    2

2 设计要求和原理分析    3

3 基于PLC的喷泉控制硬件设计    5

3.1主电路元器件选择及确定    5

3.1.1接触器的选择    5

3.1.1.1接触器的选择原则    5

3.1.1.2接触器的选择    5

3.1.2熔断器的选择    5

3.1.2.1熔断器选择一般原则    5

3.1.2.2熔断器选择    6

3.1.3 低压断路器的选择    6

3.1.3.1 低压断路器选择的一般原则    6

3.1.3.2 低压断路器选择    6

3.2 PLC型号的选择和确定    7

3.3 PLC输入和输出IO配置    8

3.4 PLC接线图    8

4 基于PLC的喷泉程序设计    10

4.1   PLC 内部使用地址    10

4.2 流程图设计    10

4.3 PLC梯形图设计    16

4.4 语句表程序    35

5组态王画面制作    46

5.1 通信设定    46

5.2 组态变量的建立    48

5.3建立画面    51

5.4 运行    70

6  GOT画面制作    73

6.1 建立GOT画面    73

6.2 程序下载测试    73

7 结束语    80

参考文献    81

致  谢    82

某广场的喷泉如图2-1所示，4号为中间喷头，3号为内环状喷头，2号为1次外环

状喷头，1号为外环装喷头。

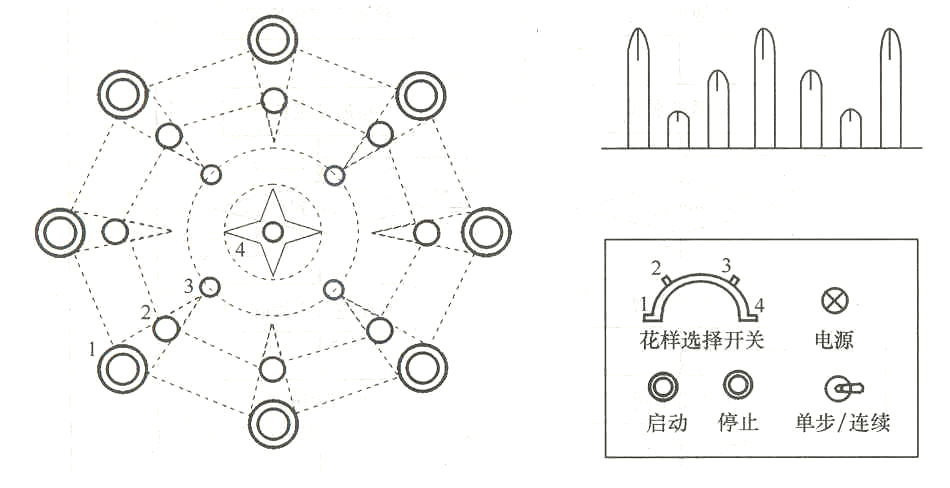

图2-1 系统示意图

（1）    按下启动按钮，喷泉控制装置开始工作，按下停止按钮，喷泉控制装

置停止工作。

（2）    喷泉的工作方式由花样选择开关和单步、连续开关决定。

（3）    当单步、连续开关在单步控制时，喷泉只能按照花样选择开关设置得

方式运行一个循环。

（4）    花样选择开关用于选择喷泉得喷水花样，现考虑4种喷水花样。

①    花样选择开关在位置1时，按下启动按钮后，4号喷头喷水，延迟2s后

，3号喷头喷水，再延迟2s后，2号喷头喷水，又延迟2s后，1号喷头喷水。18s

后，如果为单步工作方式，则停下来。如果为连续工作方式，则继续循环下去。

②    花样选择开关在位置2时，按下启动按钮后，1号喷头喷水，延迟2s后

，2号喷头喷水，再延迟2s后，3号喷头喷水，又延迟2s后，4号喷头喷水。30s

后，如果为单步工作方式，则停下来。如果为连续工作方式，则继续循环下去。

③    花样选择开关在位置3时，按下启动按钮后，1号、3号喷头同时喷水，

延迟3s后，2号、4号喷头同时喷水，1号、3号喷头停止喷水。如此交替15s后，

4组喷头全喷水，30s后，如果为单步工作方式，则停下来。如果为连续工作方

式，则继续循环下去。

④    花样选择开关在位置4时，按下启动按钮后，按照1-2-3-4的顺序，依

次间隔2s喷水，然后一起喷水。30s后，按照1-2-3-4的顺序，分别延迟2s依次

停止喷水。再经1s延迟时，按照4-3-2-1的顺序，依次间隔2s喷水，然后一起喷

水。30s后停止。如果为单步工作方式，则停下来。如果为连续工作方式，则继

续循环下去。

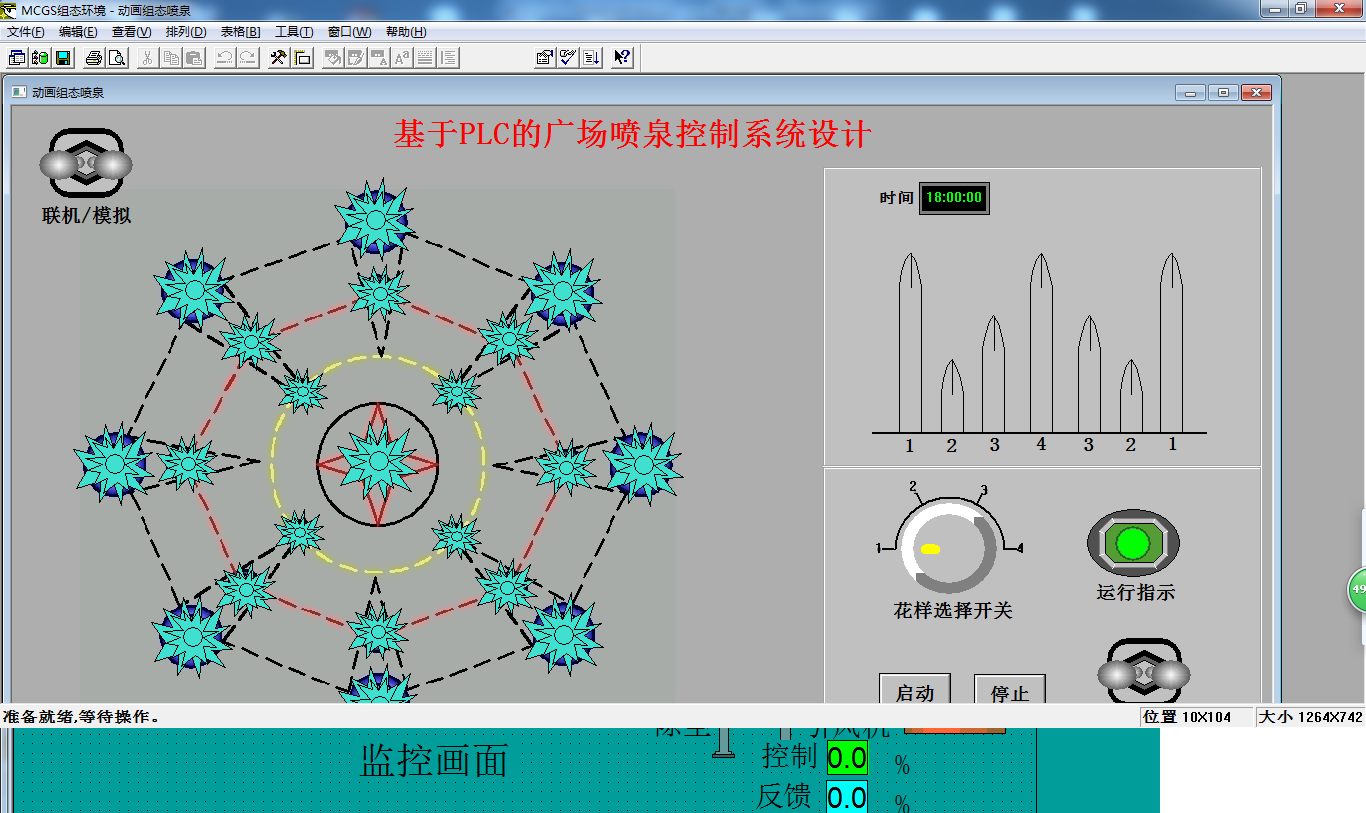

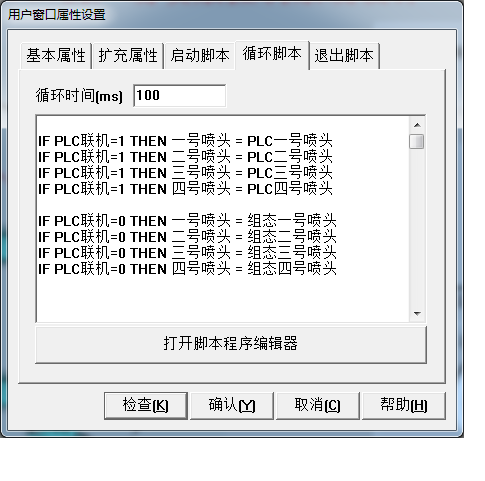

(5) 通过组态模拟显示喷泉各工作模式。
