DY1113-基于S7-200 PLC和MCGS组态智能售货机控制系统设计与实现 下载积分：150　资料编号： DY1113

作品包括:

Word版说明书1份

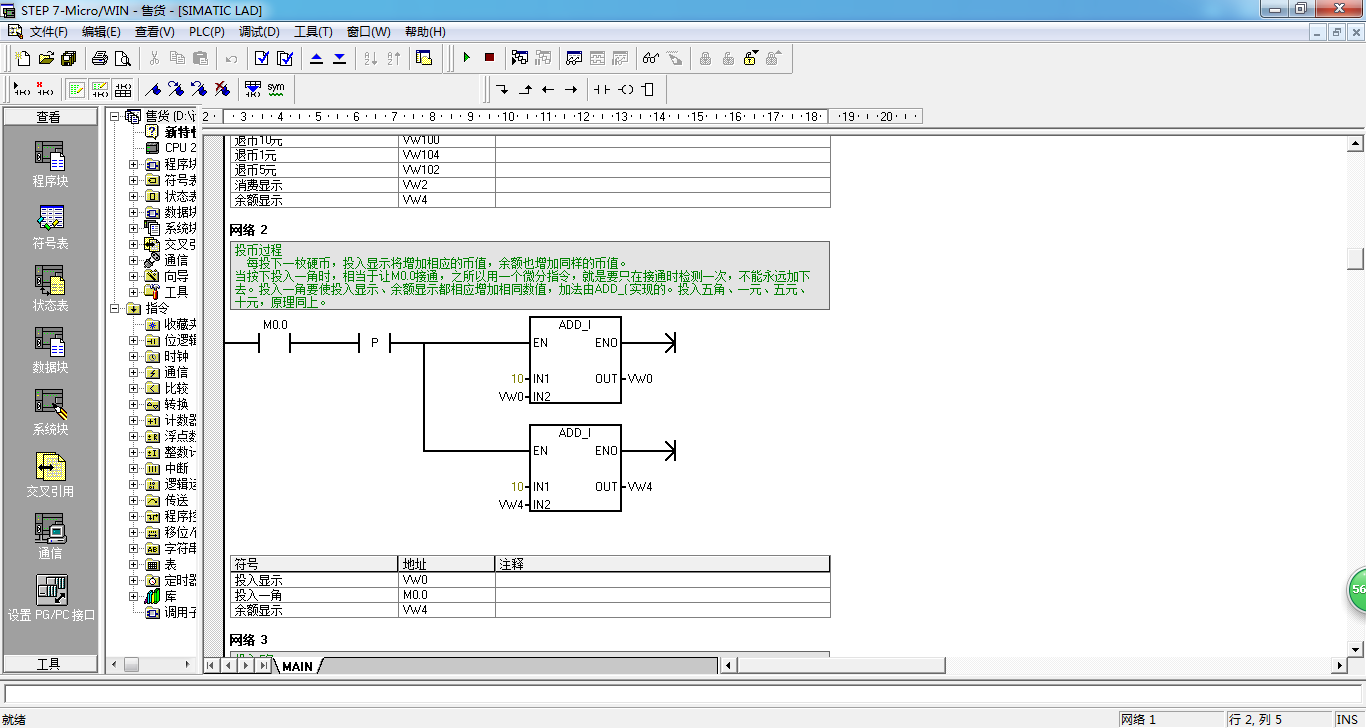

S7-200 PLC程序一份

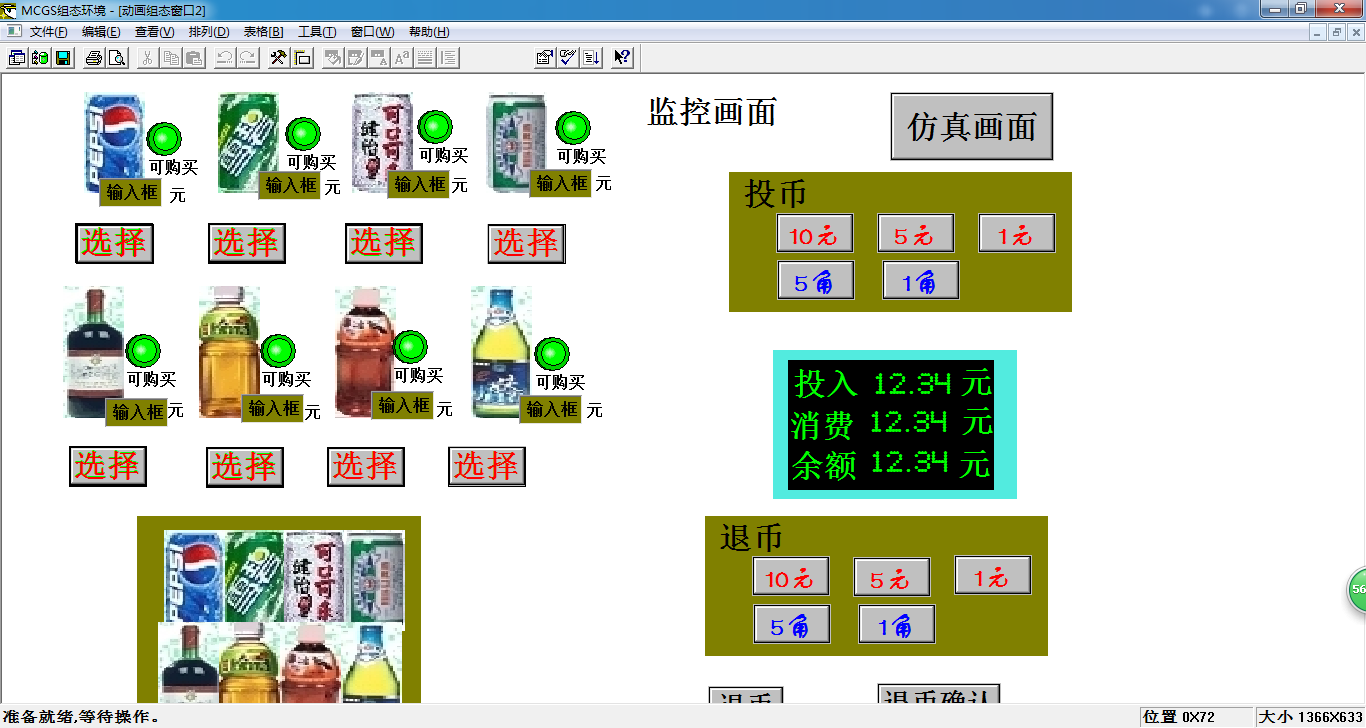

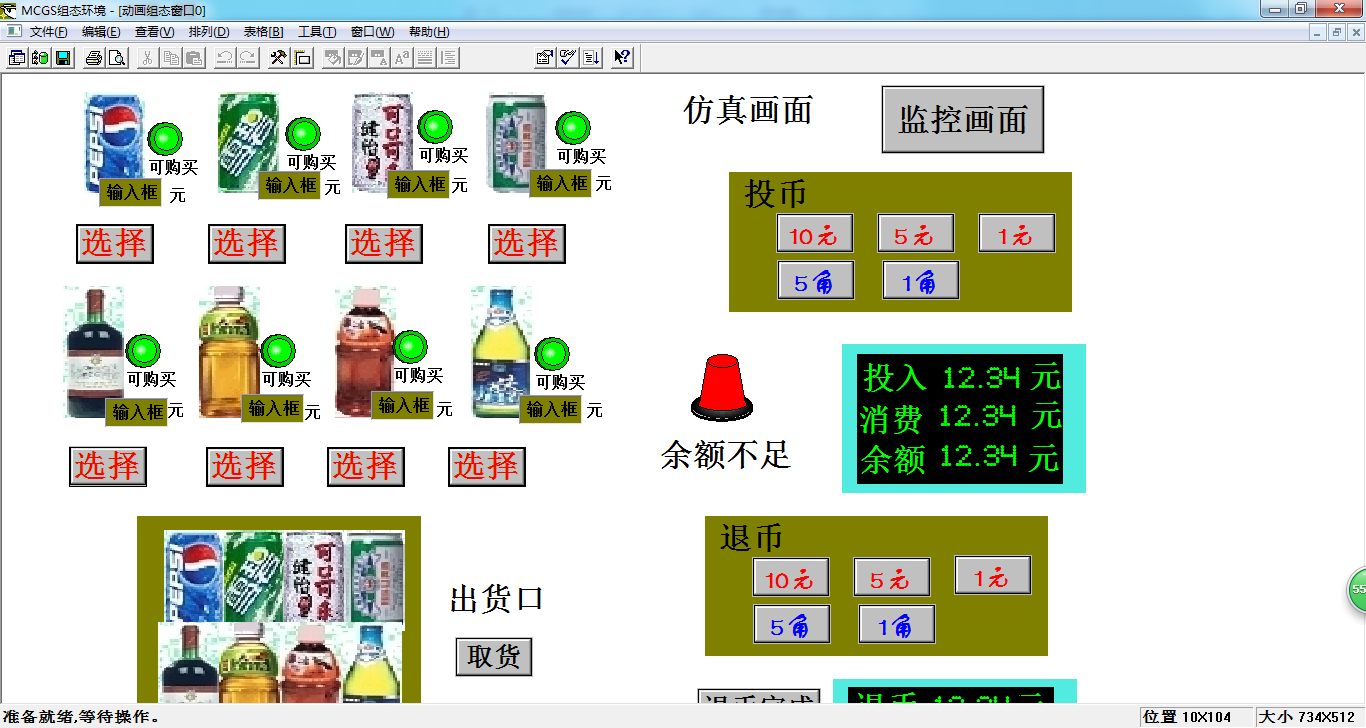

MCGS6.2组态画面，连接PLC

电气CAD图纸一份

IO分配

1．自动售货机的基本功能

   售货机基本功能：对投入的货币进行运算，并根据货币数值判断是否能购买

某种商品，并做出相应的反应。

2．仿真实验系统中售货机的分析

   售货机的全部功能是在上位机上模拟的，其部分硬件由计算机软件模拟代替

。

   如钱币识别系统可以用按压某个“仿真对象”输出一个脉冲直接给PLC发布

命令。

1）实验状态假设

a 自动售货机只售8种商品；

b.自动售货机可识别10元、5元、1元、5角、1角硬币；

c.自动售货机可退币10元、5元、1元、5角、1角硬币；

d.自动售货机有液晶显示功能；

f.实验中售货机忽略了各种故障以及缺货等因素。

2）一次交易过程分析

a.初始状态：由电子标签显示各商品价格，显示屏显示友好界面，此时不能购

买任何商品。

b.投币状态：按下投币按钮，显示投币框，按下所投币值，显示屏显示投入、

消费、余额数值，当所投币值超过某商品价格时，相应商品选择按钮发生变化

，提示可以购买。

c.购买状态：按下可以购买的“选择”按钮，所选的商品出现在出货框中，同

时显示屏上的金额数字根据消费情况相应变化。取走商品后出货框消失。

d.退币状态：按下退币按钮，显示退币框，同时显示出应退币值及数量。按下

确认钮，则恢复初始状态。

摘    要    2

目录    3

1  绪 论    4

2  设计要求    5

3 硬件设计    6

3.1 PLC型号的选择和确定    6

3.2 PLC输入和输出分配表    6

3.3 PLC接线图    7

4 软件设计    9

4.1   PLC 内部地址分配    9

4.2 PLC梯形图    9

4.3 PLC语句表程序    33

5   MCGS组态画面制作    46

5.1 MCGS组态通信设定    46

5.2 组态变量的建立    47

5.3建立画面    50

5.4 运行    51

6结束语    57

参考文献    58

致  谢    59
