DY1070-基于S7-300 PLC和触摸屏的霓虹灯控制系统设计 下载积分：150　资料编号： DY1070

作品包括:

Word版说明书1份

S7-300 PLC程序一份

Wincc Flexible 2008 sp4触摸屏画面

电气CAD图纸

IO分配

第1章  绪 论    1

1.1 引言    1

1.2 课题目的和意义    1

第2章  总体设计    3

第3章  硬件设计    5

3.1 PLC选择    5

3.2 PLC输入和输出地址分配    7

3.3 PLC输入和输出接线图    7

3.4 主电路图    9

第4章  软件设计    11

4.1 内部使用地址    11

4.2 程序流程图    11

4.3 硬件组态    13

4.4 梯形图程序    17

4.5 语句表程序    29

第5章  触摸屏画面设计    54

5.1 选择触摸屏    54

5.2 通信设定    54

5.3 变量定义    55

5.4 组态画面    56

第6章  调试    58

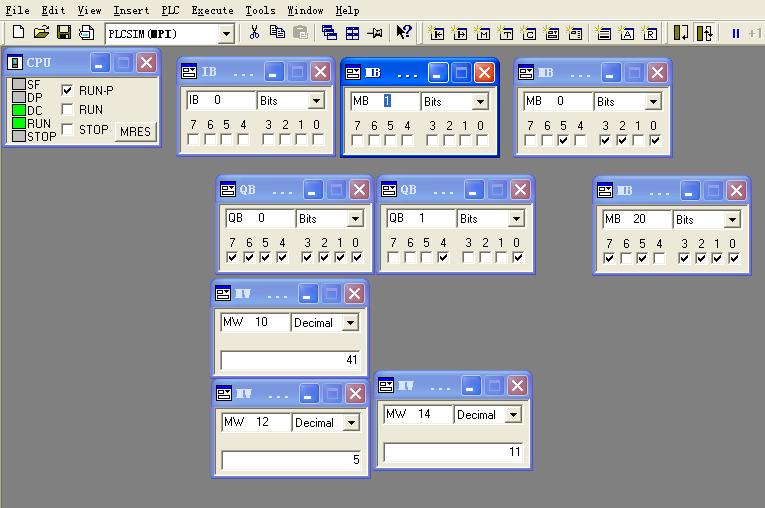

6.1 PLC程序仿真调试    58

6.2 触摸屏与PLC联机调试    59

第7章 总 结    64

致  谢    65

参考文献    66

本控制系统用于控制霓虹灯和霓虹灯周围流水灯的按顺序的闪烁。能在不需要

人控制的情况下，进行霓虹灯和流水灯的自动闪烁，达到宣传的目的。示意图

如图2-1，八个霓虹灯字能按顺序的进行亮灭，并且霓虹灯周边的流水灯能同时

的隔位闪烁。

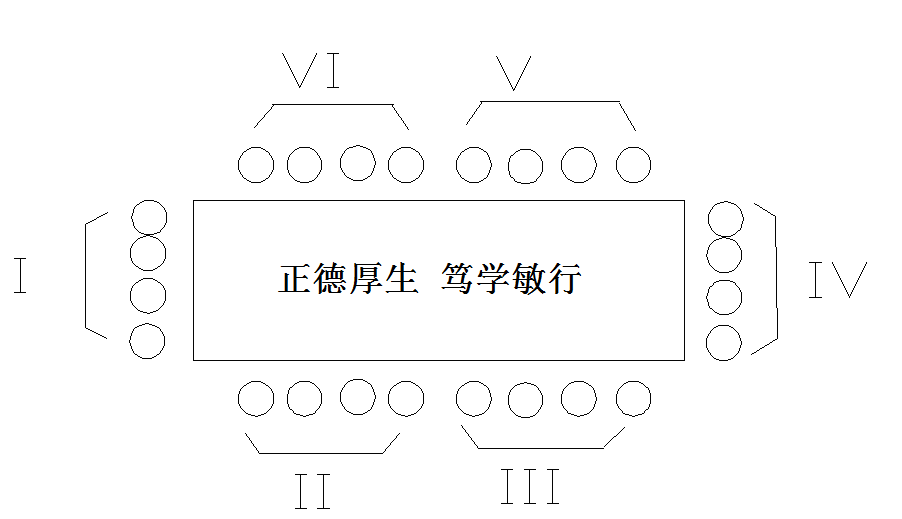

图2-1霓虹灯示意图

具体要求如下:

(1) 广告屏中间8个霓虹灯字（“正德厚生，笃学敏行”）亮灭的时序为，第1

个字亮，然后第2个字亮，然后第3个字亮……第8个字亮，时间间隔为1秒，8个

霓虹灯字全亮后，同时显示10秒，然后再反过来从第8个字，第7个字…第1个字

相反顺序熄灭。全部熄灭后，停亮2秒，然后再从第8个字开始亮起，顺序点亮

第8个字，第7个字，…第个1字，时间间隔为1秒，全亮后，同时点亮显示20秒

。再从第1个字，第2个字，…，第8个字正向顺序熄灭。全部熄灭后，停亮2秒

，然后再从头开始循环运行，直到按下停止按钮。

(2) 霓虹灯四周的流水灯共有24只，4个1组，共分为6组，每组流水灯间隔1秒

向前移动一次，且I，II，III，IV，V，VI每隔一组的灯点亮，就是先I，III亮

后，然后II，IV亮，然后III，V亮，然后IV，VI亮…，移动一段时间后（例如

18秒)，然后反过来移动，即从VI，IV亮，然后V，III亮，然后IV，II亮，然后

III，I亮…，如此循环往复运行。

(3)系统设有单步和连续模式选择开关，进行单步和连续运行选择，有启动和停

止按钮。选择单步方式，运行一个周期后自动停止，选择连续模式，按启动后

，系统连续运行，直到按停止按钮，停止系统。

(4)系统里的霓虹灯字，流水灯的电压，供电电源使用市电220V 50Hz交流电源
