DY1032-基于S7-200 PLC和组态王组态物料传送带装置4传送带四传送带 下载积分：150　资料编号： DY1032

作品包括:

Word版说明书1份

S7-200 PLC程序一份

组态王6.53组态一份

电气CAD图纸

IO分配

1 绪论    4

2  总体设计    5

3  硬件设计    6

3.1PLC选择    6

3.2变频器选择    6

3.3主电路设计    7

3.4PLC输入和输出分配表    8

3.5 PLC输入和输出接线图    10

4  程序设计    12

4.1 内部使用地址    12

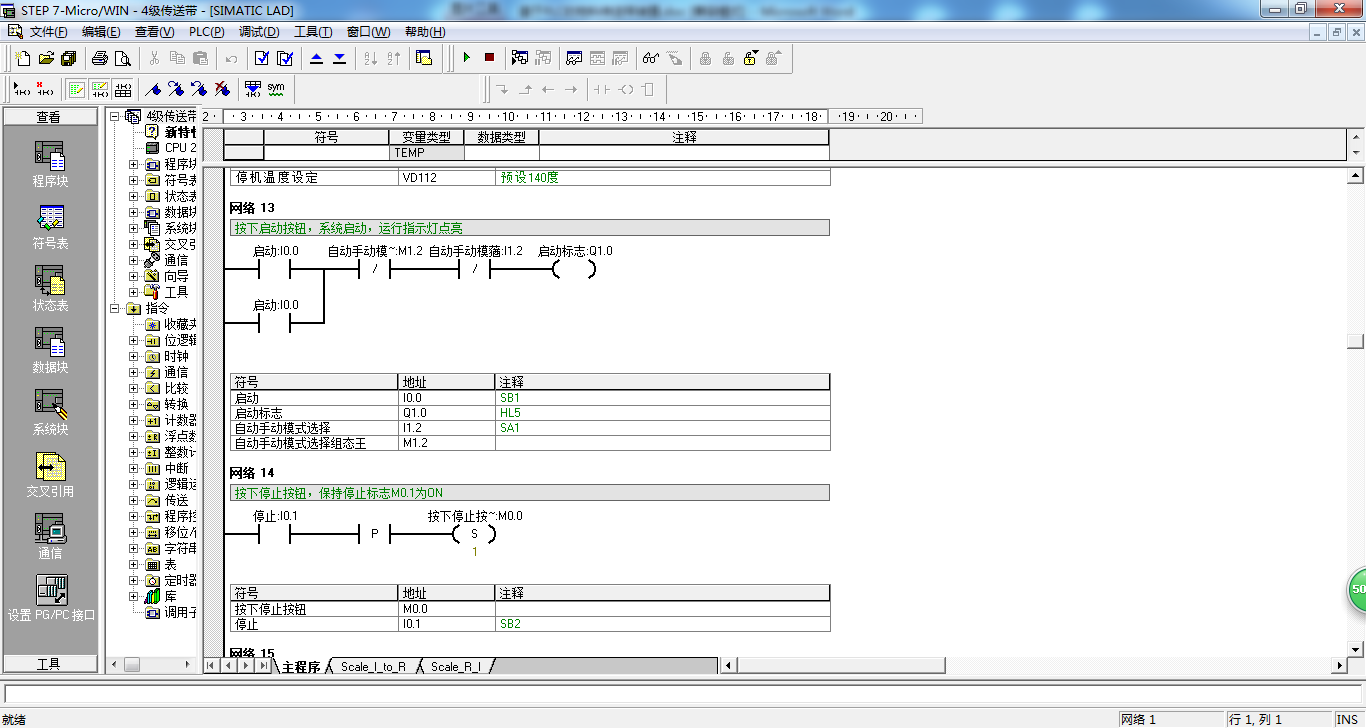

4.2 梯形图程序    13

4.3 语句表程序    41

5  组态画面设计    54

5.1 添加驱动    54

5.2 数据词典    56

5.3 组态画面    56

5.4 运行    63

6  结论    66

共有四条传送带用于传送物料，一次为1#，2#，3#，4#号传送带。按启动按钮，依次你反序启动，就是4#--

>3#-->2#-->1#启动，启动间隔可以通过上位机组态王进行设定。按停止按钮，按顺序停止，1#-->2#-->3#-->4#

停止，停止间隔可以设定。

每条传送带都设有过载保护监测，当检测到传送带电机过载时，当前传送带和前面的传送带立即停止，后面的传

送带顺序停止，例如检测到传送带2#电机过载，则1#，2#传送带电机立即停止，然后3#停止，然后延迟一定时间

，4#停止。

具有防堆积检测功能，检测到物料堆积，则当前传送带前面的传送带停止，例如检测到2#传送带堆积，则停止1#

传送带，当2#传送带堆积消失，则自动启动1#传送带。

为了速度匹配，每条传送带速度可以独立调整。

防止电机过温，检测各传送带电机温度，温度超过报警温度进行报警，超过停机温度，按过载类似情形停止。

另外各出安装急停保护，所有急停串联在一起，有急停故障时，所有传送带立即停止。

系统具有自动和手动控制功能，手动时，可以单独操作各传送带进行测试。
