DY1027-基于西门子S7-200 PLC和组态王组态3泵恒压供水系统控制的设计 下载积分：150　资料编号： DY1027

作品包括:

Word版说明书1份

S7-200 PLC程序一份

组态王6.53组态一份

电气CAD图纸

IO分配

第1章 绪 论    4

第2章 控制要求    5

第3章  硬件设计    7

3.1  PLC选择    7

3.2  主电路    7

3.3  控制电路图    8

3.4  输入和输出分配表    9

3.5  输入和输出接线图    10

第4章 软件设计    12

4.1  PLC内部使用地址    12

4.2  程序流程图    13

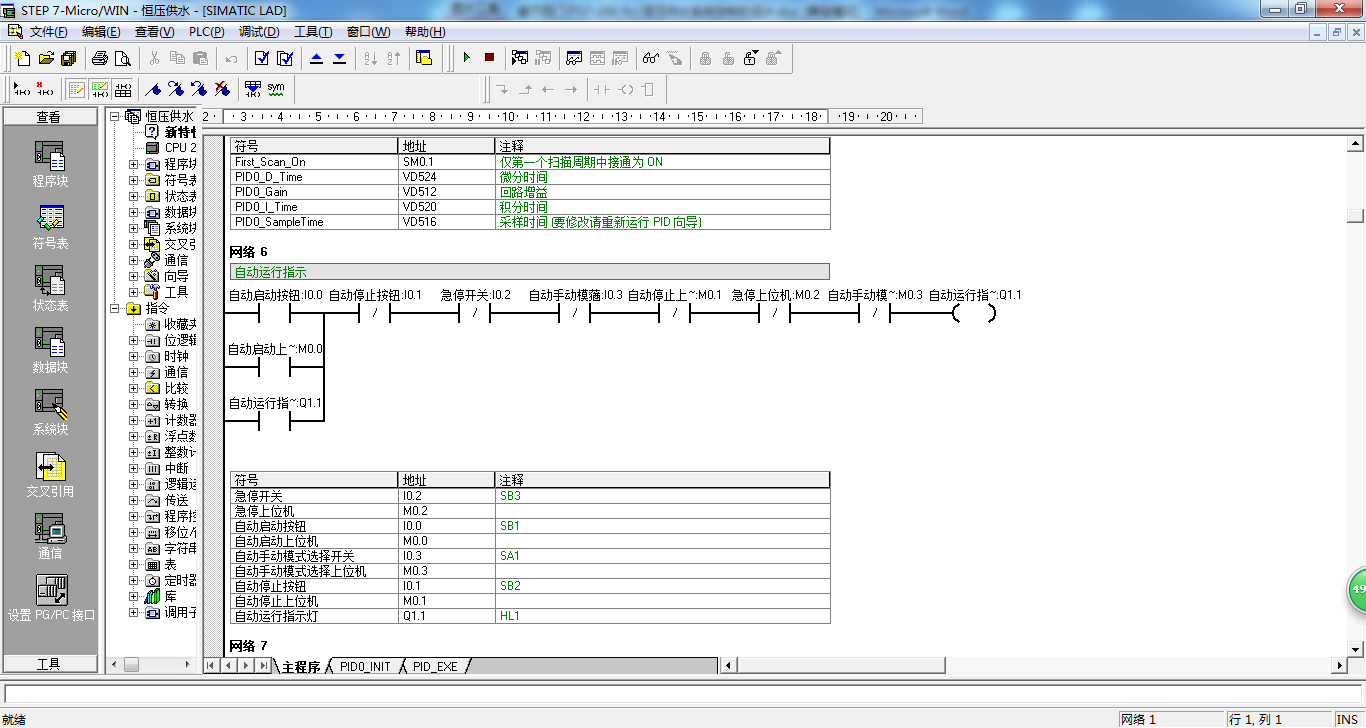

4.3  梯形图程序    14

4.4  语句表程序    50

第5章 组态王画面    66

5.1 通信设定    66

5.2 数据词典    67

5.3 画面编辑    68

5.4 运行    70

第6章 总结与展望    72

致谢    73

参考文献    74

本设计中有3个贮水池，3台水泵，采用部分流量调节方法，即3台水泵中只有1台水泵在变频器控制下作变速运行，其余水泵做恒速运行。PLC根据管网压力自动控制各个水泵之间切换，并根据压力检测值和给定值之间偏差进行PID运算，输出给变频器控制其输出频率，调节流量，使供水管网压力恒定。各水泵切换遵循先起先停、先停先起原则。
