DY1042-S7-200 PLC和组态王室内游泳池水处理PLC控制系统的设计 下载积分：150　资料编号： DY1042

作品包括:

Word版说明书1份

S7-200 PLC程序一份

组态王6.53组态画面一份

电气CAD图纸

IO分配

目录    4

1  绪 论    5

2  工艺分析    6

3  硬件设计    8

3.1 PLC型号的选择和确定    8

3.2 主电路设计    8

3.3 控制电路图    10

3.4 PLC输入和输出地址分配表    11

3.5 PLC接线图    12

4  程序设计    15

4.1   PLC 内部使用地址分配    15

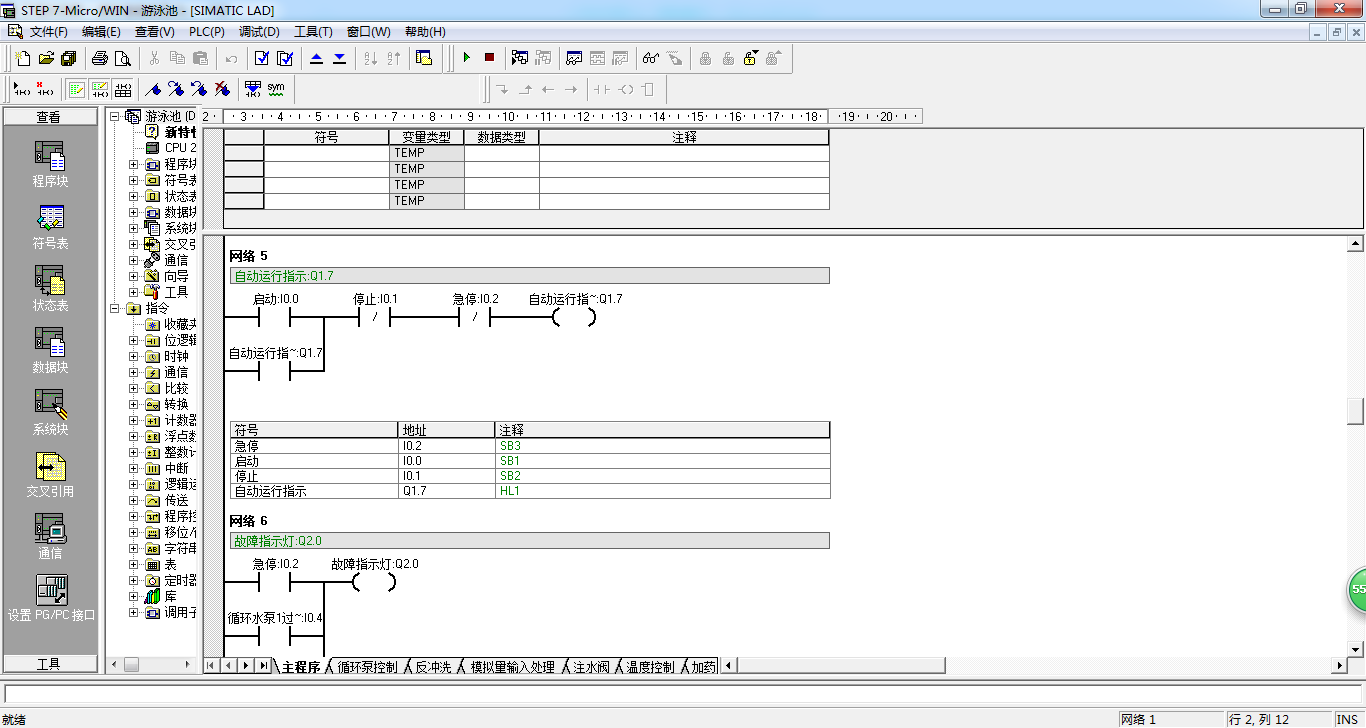

4.2 PLC梯形图    16

4.3 PLC语句表程序    40

5   组态画面的设计    60

5.1通信建立    60

5.2 组态王变量连接    63

5.3  建立画面    64

5.4  运行    78

结束语    84

参考文献    85

致 谢    86

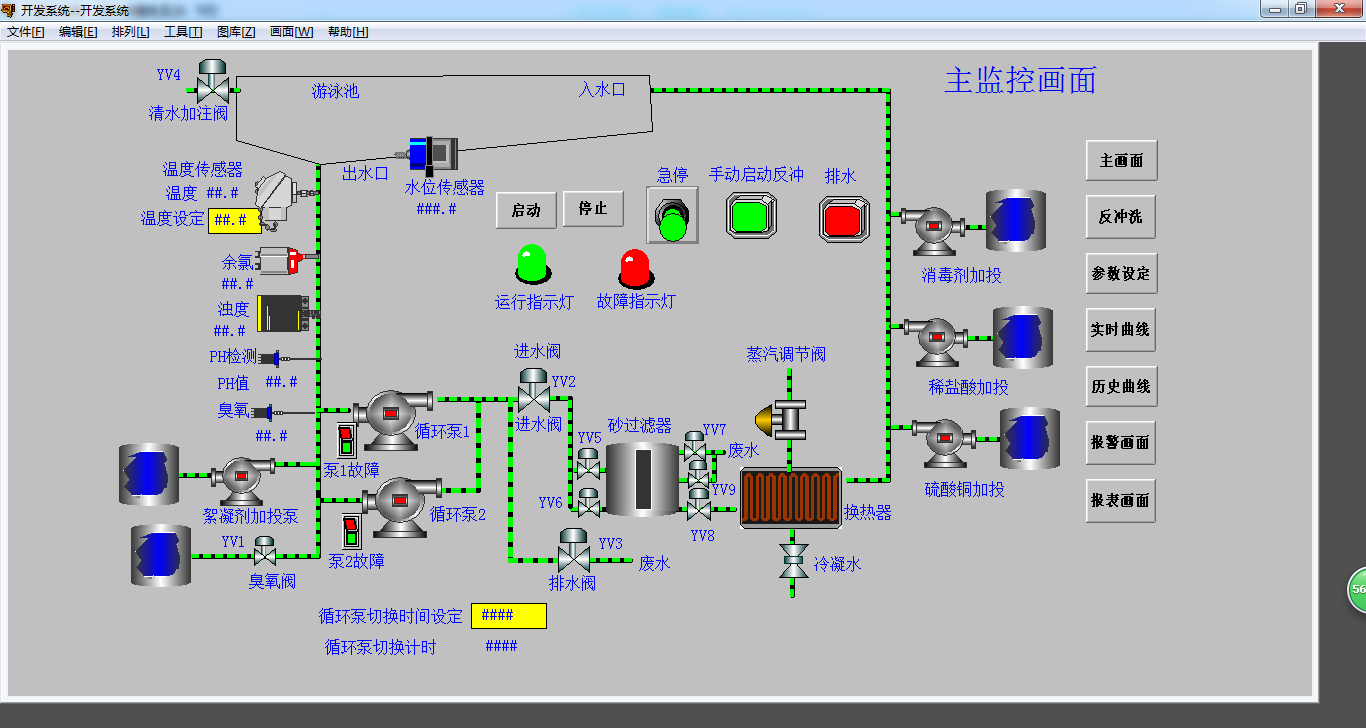

使用循环水泵1或者循环水泵2将游泳池中的水抽出，进行水质检测，通过化学方法（例如加药等）和物理方法（例如砂滤等），进行水质调整，将处理过的达到一定水质标准的“净水”回注游泳池。通常检测的项目有水质浊度、过氧化物、温度值、菌去群含量、余氯值、臭氧值和pH值等。以pH值调节为例，当检测到游泳池 中水的pH值过高，超过设定的启动投酸泵PH值时，则启动精确计量泵加投稀盐酸，用于调低游泳池内水的pH值，这种方法为化学处理方法。例如当检测到水质的浊度达到一定值时，则启动添加絮凝剂计量泵，絮凝剂可以将水中的悬浮物凝结成块，通过过滤沙缸把“浊水”过滤成“净水”，然后注入进到泳池
