DY1044-基于S7-200 PLC的四层电梯控制系统的设计 下载积分：150　资料编号： DY1044

作品包括:

Word版说明书1份

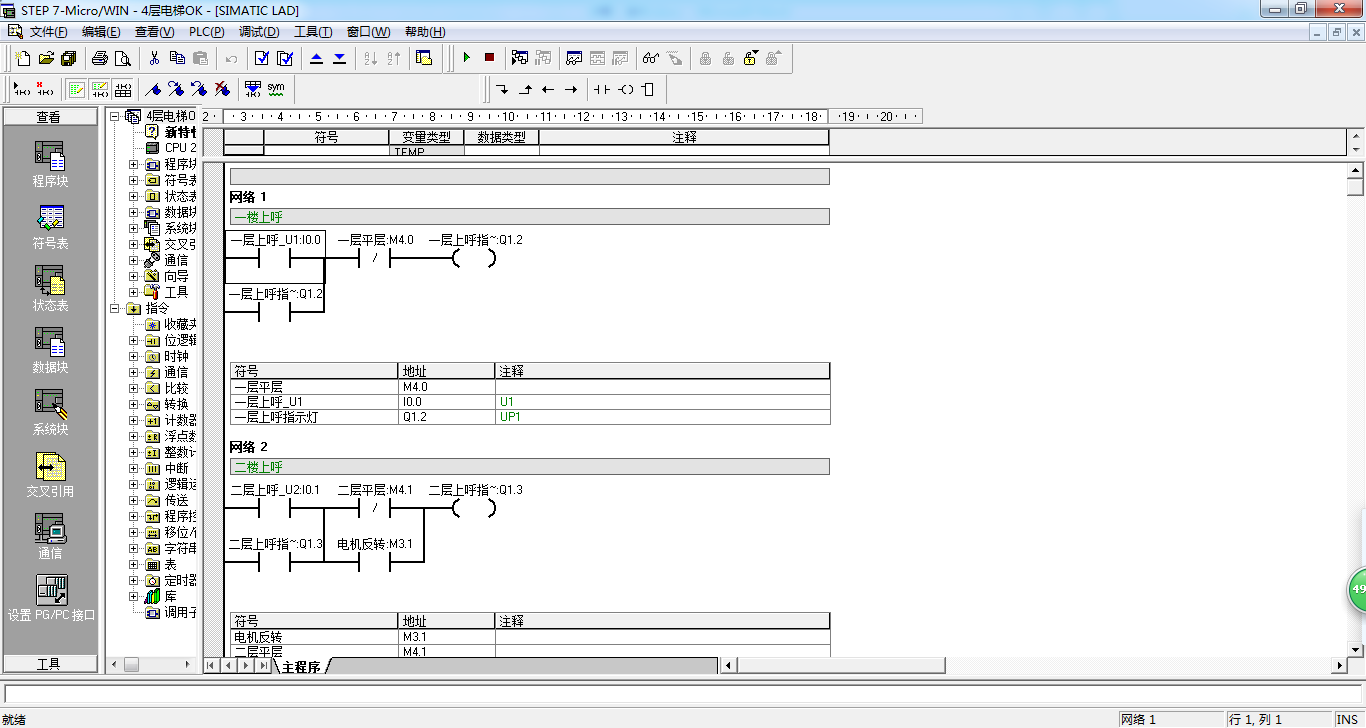

S7-200 PLC程序一份

电气CAD图纸

IO分配

第一章 课程设计任务    1

第二章  总体方案分析    1

2.1 分析控制要求    1

2.2 选择PLC型号    1

2.3 分配I/O点    1

2.4 器件选型    3

第三章 PLC控制系统设计    3

3.1 输入、输出电路设计    3

3.2 控制程序设计    7

3.2.1 梯形图设计    7

3.2.2 指令表    28

3.3控制程序分析    41

第四章 课程设计小结    42

参考文献    43

电梯的控制越来越多采用PLC控制，本控制对象是THPLC-DT型四层电梯事物教学

模型。模型电梯由电机拖动，每个楼层有四个霍尔开关SQ1、SQ2|、SQ3和SQ4检

测轿厢位置。每层设上行▲、下行▼按钮开关。

控制要求：

1开始时，电梯处于任意一层。

2当有外呼信号时，电梯响应该呼梯信号，到达该楼层时，电梯停止运行。电梯

门打开，延时3秒后自动关门。

3当有内呼信号时，电梯响应该呼梯信号，到达该楼层时，电梯停止运行。电梯

门打开，延时3秒后自动关门。

4电梯运行过程中，在电梯上升（或下降）时，电梯反方向下降（或上升）的电

梯外呼信号均不响应，但是如果反向呼梯信号前方向无其他内、外呼梯信号时

，则电梯响外呼梯信号，但不响应二层向下的外呼信号，同时，如果电梯达到

第三层，而四层没有任何呼梯信号，则电梯可以响应三层向下外呼梯信号。

5电梯应具有最远方反向外梯响应功能。例如电梯在第一层，而同时由二、四层

向下呼梯，则电梯先去四层响应该层向下外呼电梯信号。

6电梯未平层或运行时，开门按钮和关门按钮均不起这作用。平层则电梯停止运

行后，按开门按钮电梯门打开，按关门按钮电梯门关闭。
