DY1001-基于三菱PLC交通灯控制系统设计 下载积分：150　资料编号： DY1001

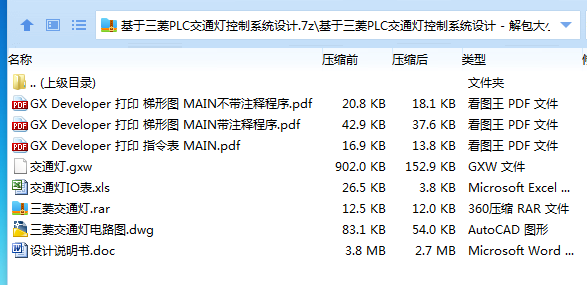

作品包括:

Word版说明书1份

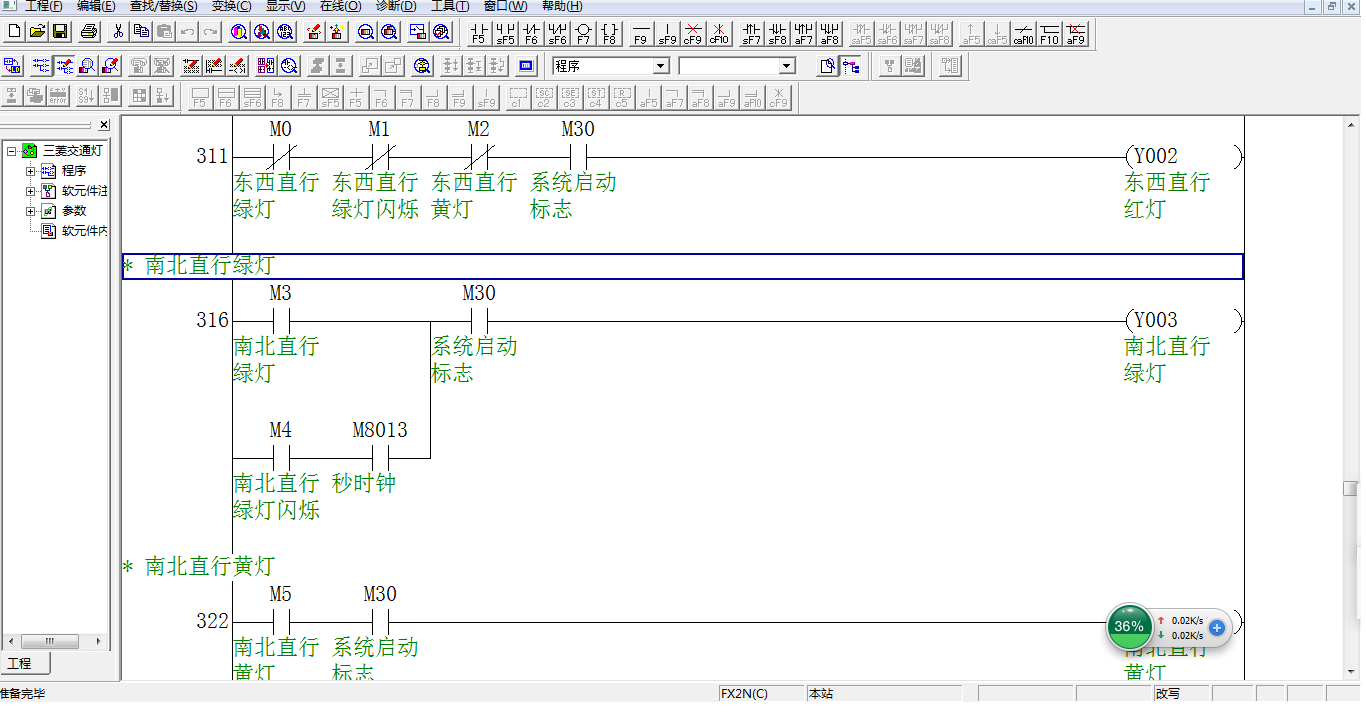

三菱PLC程序一份

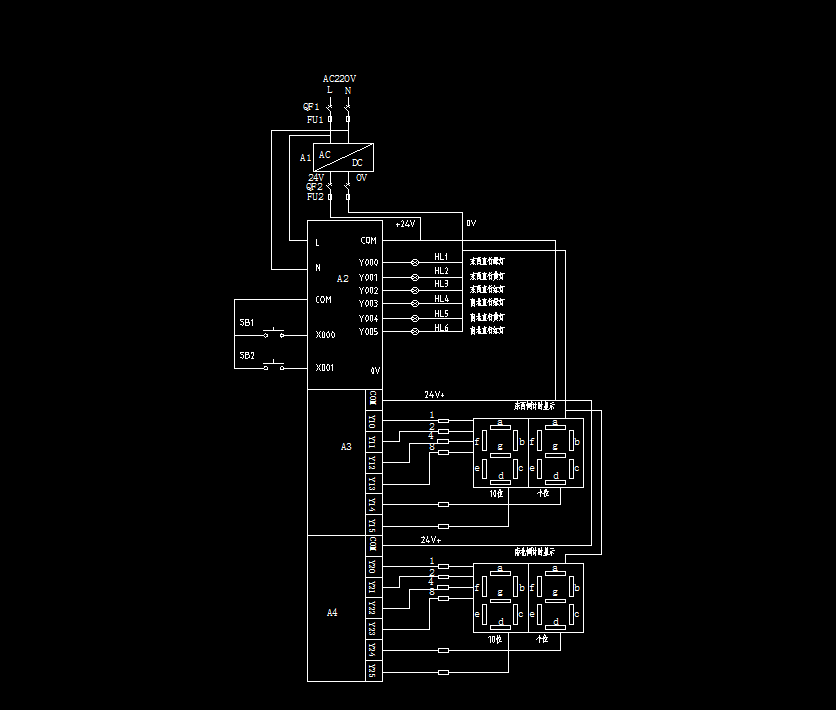

电气CAD图纸

IO分配

摘    要    3

ABSTRACT    4

第1章  绪 论    5

第2章  设计要求    6

3  PLC硬件控制设计    8

3.1 PLC选择    8

3.2 输入和输出分配表    8

3.3 PLC输入和输出接线图    9

3.4 主要硬件设备统计    11

4  PLC软件控制设计    12

4.1 内部使用地址    12

4.2 流程图设计    12

4.3 PLC梯形图    14

4.4 语句表程序    25

第5章  调试和模拟测试    33

5.1 仿真软件介绍    33

5.2.仿真测试    33

6 结束语    39

参考文献    40

致  谢    41

附录    42

附录1 梯形图程序    42

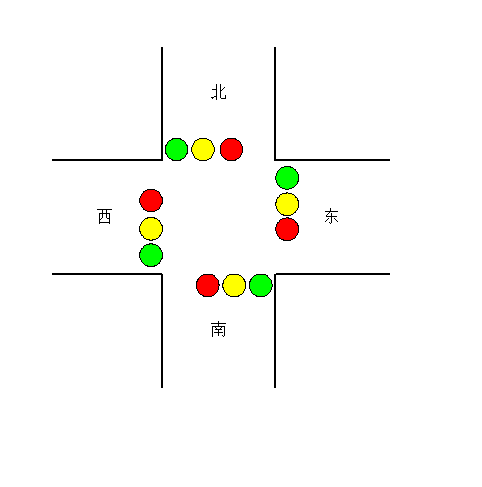

十字路口东西方向和南北方向各安装有直行红色、黄色、绿色交通信号灯（如图2-1所示）。并安装有倒计时显示器，用于显示东西和南北方向的倒计时时间。系统采用启动和停止2个控制按钮进行控制，按下启动，系统开始运行，并周而复始地循环运行；按下停止按钮，系统停止，所有信号灯都熄灭。

信号灯的控制规律见表2-1所示。系统启动后，首先东西方向绿灯亮25s（时间可以设定），然后东西绿灯闪烁3s（时间可以设定），然后东西黄灯亮3s（时间可以设定），与此同时南北方向红灯亮31s（时间可以设定）。南北方向红灯亮31s后转为南北绿灯亮25s（时间可以设定），然后南北绿灯闪烁3s（时间可以设定），最后南北黄灯亮3s（时间可以设定），东西向红灯亮31s（时间可以设定）。这样周而复始地循环执行。要求采用PLC来实现交通灯的控制
