DY997-基于三菱PLC和组态王的兰花灌溉控制系统的设计农业农田灌溉 下载积分：150　资料编号： DY997

作品包括:

Word版说明书1份

三菱PLC程序一份

组态王6.53组态画面一份

电气CAD图纸

IO分配

1 诸 论    1

2 总体设计    2

3硬件设计    4

3.1 PLC选择    4

3.2主电路图    4

3.3控制电路图    5

3.4 PLC输入和输出分配表    6

3.5 外部PLC输入和输出接线图    7

4程序设计    9

4.1 PLC内部使用地址    9

4.2 程序流程图    11

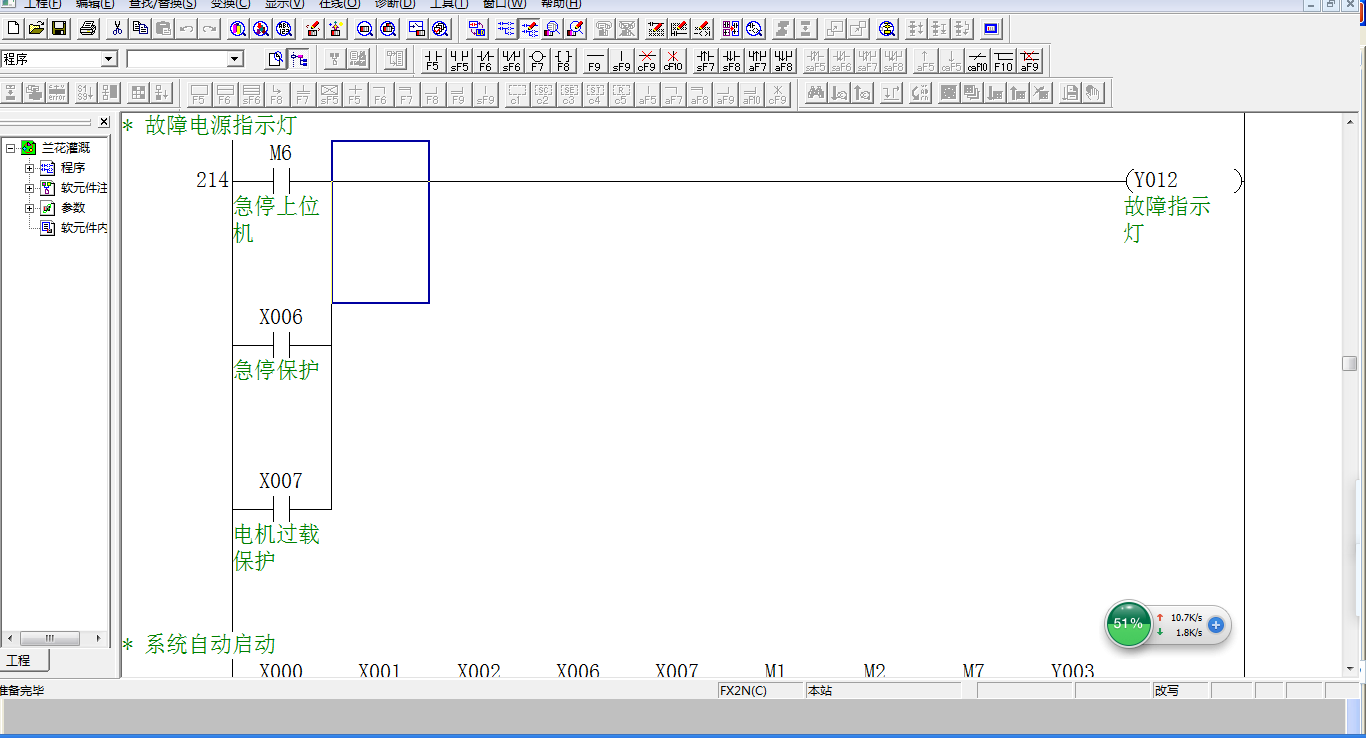

4.3 PLC梯形图    13

4.4 PLCLC语句表程序    25

5 组态画面    33

5.1 通信设定    33

5.2 添加设备驱动    33

5.3数据词典    34

5.4建立画面    35

5.5运行    39

结 束 语    41

谢 辞    42

文 献    43

附录    44

附录1 主电路和控制电路    44

附录2 梯形图汇总    45

附录3 组态王循环命令    48

共有3个灌溉区域，区域1，区域2，区域3.分半使用不同的灌溉肥一号阀，二号阀，三号阀进行控制，3个区域共同使用1台水泵进行灌溉，当3个区域任何一个区域进行灌溉，灌溉阀打开，则自动启动水泵，当3个区域都没有灌溉时，自动停止水泵。

水泵电动机采用星形启动/三角形运行方式进行控制。系统分为自动运行模式和手动运行模式。

图2.1系统示意图

手动灌溉模式

选择手动操作模式或者上位机（例如组态王选择手动模式），启动手动模式。此时可以分别手动启动区域1，区域2，区域3灌溉。可以通过本地的手动启动区域1，区域2，区域3按钮进行手动启动，也可以通过按组态王上位机的手动启动按钮进行启动。启动后按设定的启动时间进行灌溉，灌溉时间到，自动停止。这里假设一号灌区灌溉10 min, 二号灌区灌水5 min, 三号灌区灌水15 min。

自动模式

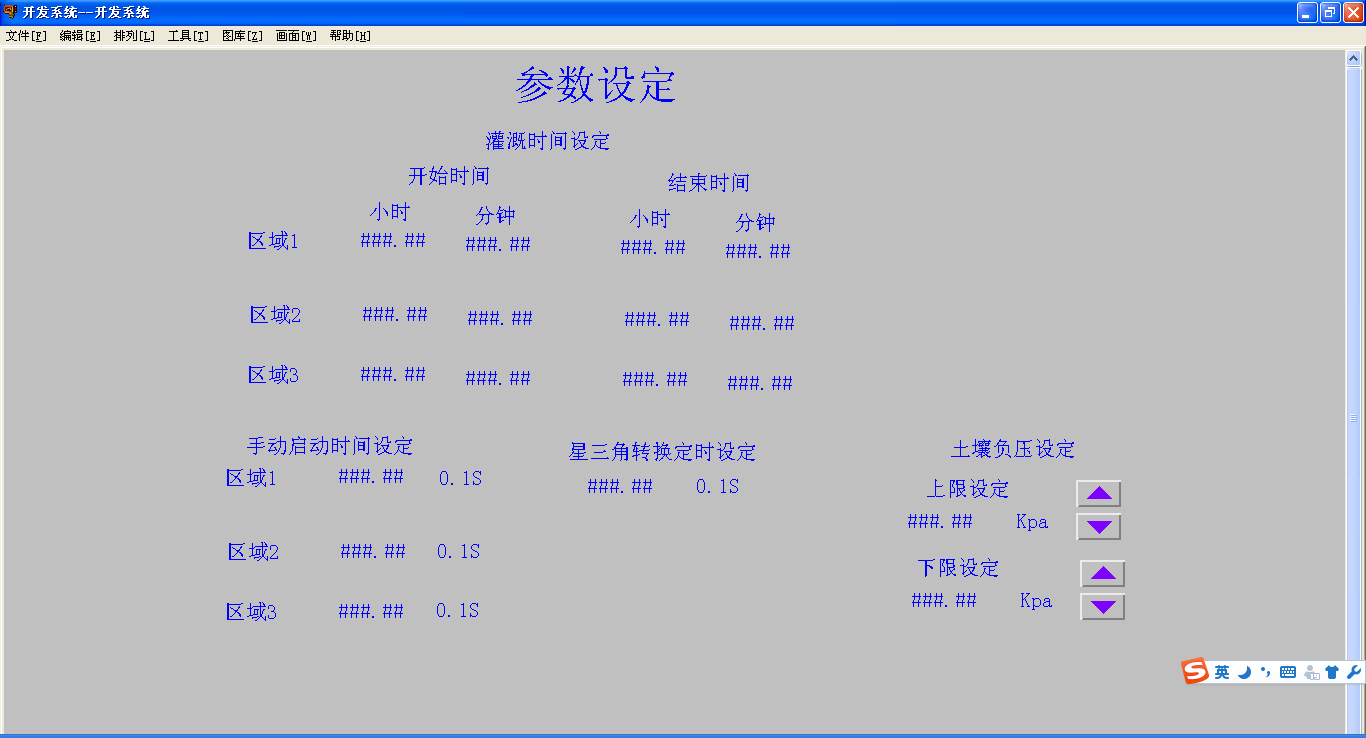

自动模式根据设定的灌溉时间和根据检测的区域1，区域2，区域3的负压情况进行灌溉。每个区域因为兰花的种类不同，需要开始的灌溉时间，和灌溉的时间都不同，可以通过上位机组态王进行设定启动灌溉时间，停止灌溉时间。设定启动灌溉负压和停止灌溉负压。使用土壤湿度传感器得到的土壤湿度信号, 与设定的土壤湿度进行比较, 然后决定是否灌溉,选用2000YZ 型土壤负压传感器，来土壤湿度测量, 测量范围为负压值0~-85kPa, 基本上在植物的需水范围。系统中3个区域都进行土壤湿度检测，测量的结果保存在D14，D16，D18中，需要比较的启动负压保存在D202中，需要停止的负压保存在D200中。该系统中把湿度传感器得到的土壤湿度信号放入PLC 的数据寄存器D36，D46,D56 中, 把所设定的土壤湿度上限值(- 50 kPa) 放入D200, 下限值( - 60kPa) 放入D204。当检测到的土壤负压低于下限启动相应区域的灌溉标志，同时需要到灌溉时间，才真正启动灌溉。检测到土壤负压高于上限值，自动停止灌溉。

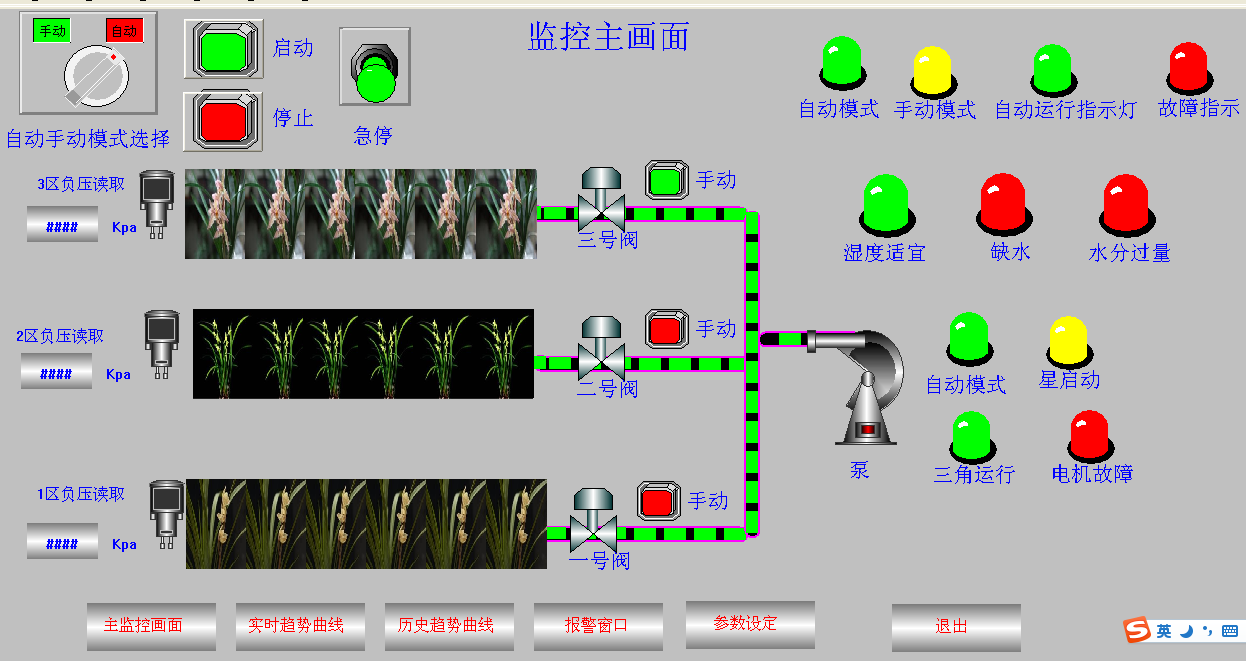

    系统具有状态显示，当3个区域负压都在范围显示土壤湿度合适指示灯，当任何一个区域土壤湿度过高，显示水分过多指示灯，当任何一个区域土壤湿度过低，显示缺水指示灯。

    同时系统具有过载，过流，急停，等多种保护。
