N504-三菱PLC和组态王组态污水处理系统设计 下载积分：150　资料编号： N504

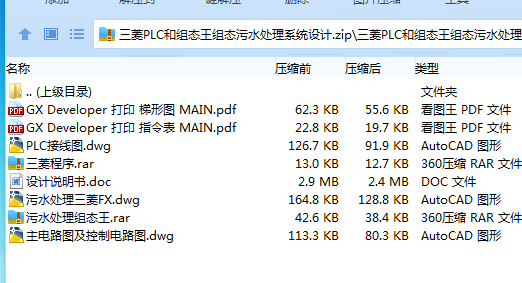

作品包括:

Word版说明书1份，共53页，约8800字

三菱 PLC程序一份

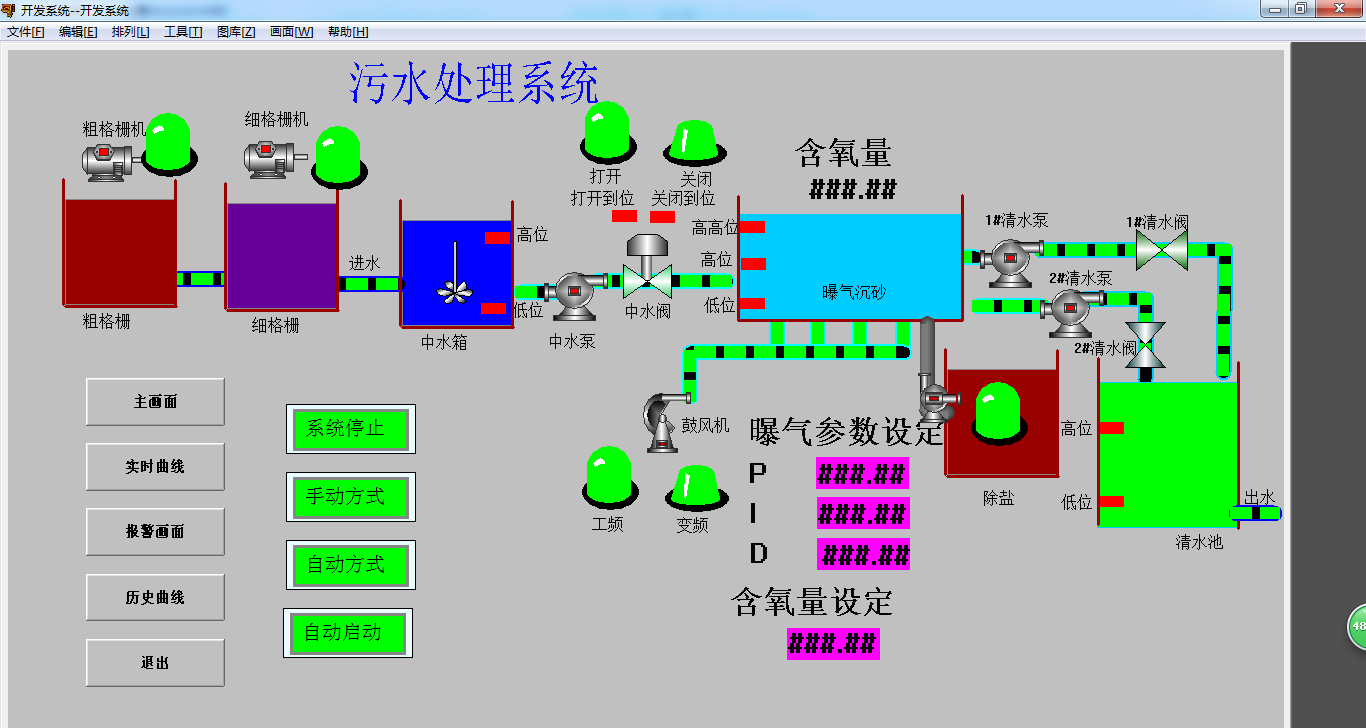

组态王6.53组态画面一份

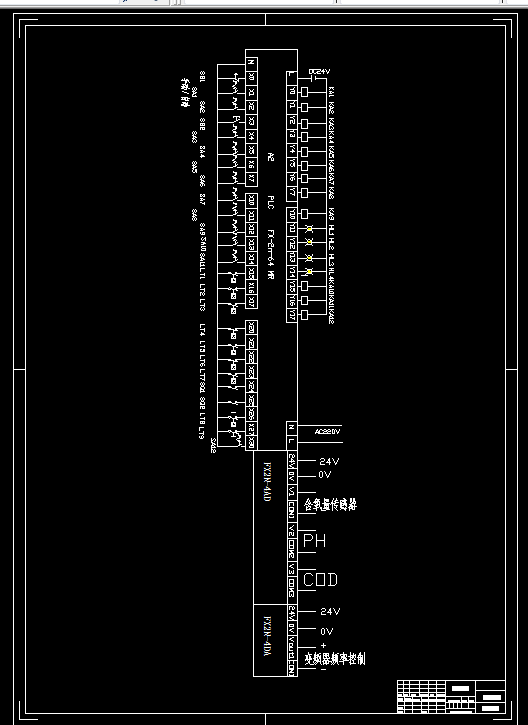

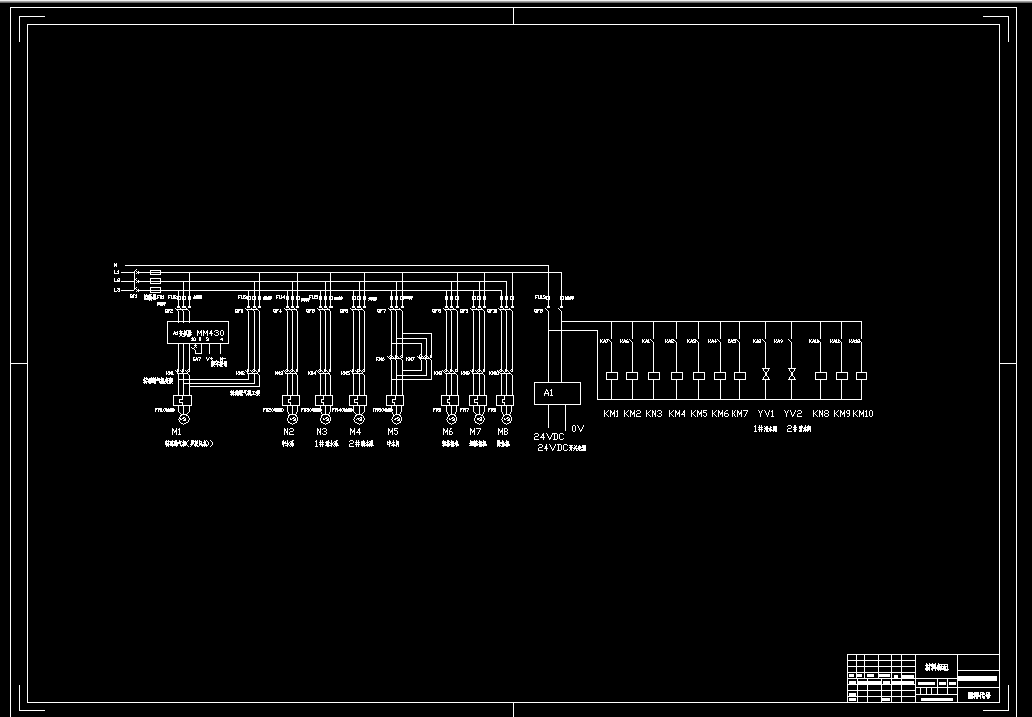

CAD版本图纸，共2张

摘 要    I

ABSTRACT    II

1 引言    1

1.1 选题背景及实际意义    1

1.2 国内外现状    1

2 设计要求    3

3 硬件设计    4

3.1 器件选择    4

3.1.1接触器的选择    4

3.1.2熔断器的选择    4

3.1.3低压断路器的选择    5

3.1.4按钮的选择    6

3.1.4 PLC的型号选择    6

3.2 主电路图    7

3.3 控制电路图    10

3.4 PLC的I/O分配    11

3.5 PLC外围接线图    13

4 软件设计    16

4.1 PLC内部使用地址    16

4.2 PLC梯形图    17

4.3 语句表程序    28

5 组态画面    37

5.1 通信设定    37

5.2数据词典    41

5.3建立画面    43

5.4运行    45

总 结    48

致 谢    49

参 考 文 献    50

SBR废水处理技术是一种高效废水回用的处理技术。本设计采用PLC和优势菌技术对校园生活污水进行处理，经过处理后的中水可以用来浇灌绿地、花木、冲洗厕所及车辆等，从而达到节约水资源的目的。

1、SBR废水处理系统分别由污水处理池、清水池、中水水箱、电气控制箱以及水泵、罗茨风机、电动阀门和电磁阀等部分组成。在污水处理池、清水池、中水水箱中分别设置了液位开关，用以检测水池与水箱中的水位。

2、在SBR废水处理系统中所使用的动力设备(水泵、罗菠风机、电动阀)，均采用三相交流异步电动机。电动机应选配Y系列防水防潮型，电磁阀(220VAC)的选配也应符合防水防潮要求。

    (1)1#清水泵：立式离心泵LS50-10-A，扬程10m，流量29m3/h，1kW。

    (2)2#清水泵：立式离心泵LS40-32.1，扬程30m，流量16m3/h，3kW。

    (3)曝气风机(罗茨风机)：TSA 40，0.7m3/min，1.1kW。

(4)电动阀：阀体D97A1X5-10ZB-125mm电动装置LQ20-1，380V／60W(三相)，转矩200N?m，转速l r／min。

3、控制装置设计选用PLC作为系统的控制核心；

4、本设计可执行手动／自动两种方案；

 5、电动阀上的驱动电机为正、反转双向运行，因此要在PLC控制回路中加装互锁控制线路；

6、PLC的接地，应按产品手册中的要求设计，并在图中表示或说明；

7、为了设备的安全运行，在设计中应考虑必要的保护措施，如电机的过热保护、控制系统的短路保护等
