DY982-基于信捷PLC和MCGS组态步进电机线材剪切控制系统的设计 下载积分：150　资料编号： DY982

作品包括:

Word版说明书1份

信捷 PLC程序一份

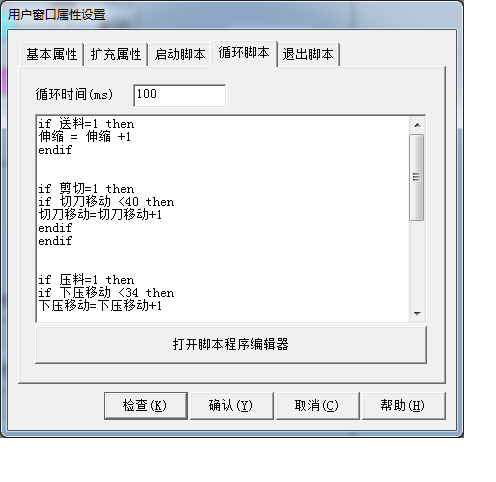

MCGS7.7组态画面一份

电气CAD图纸

IO分配

摘要    2

一、绪论    4

二、总体设计    5

三、硬件设计    6

四、程序设计    12

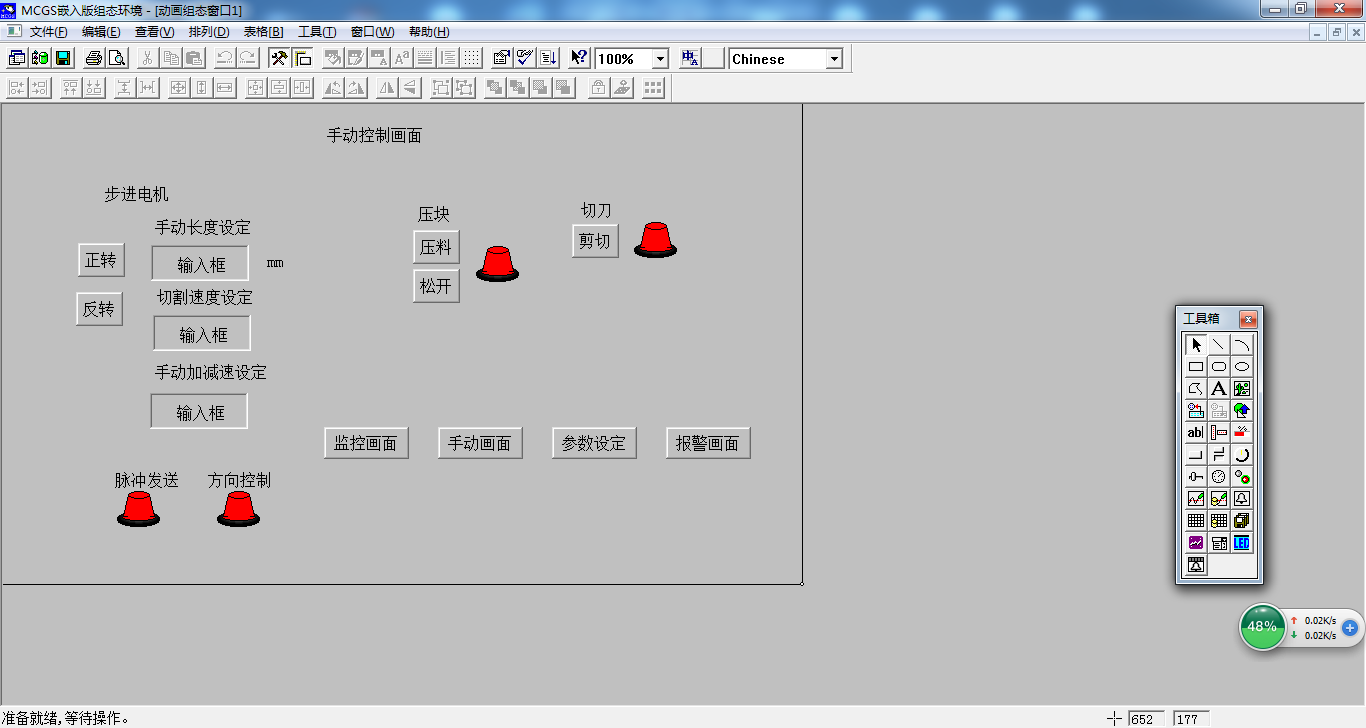

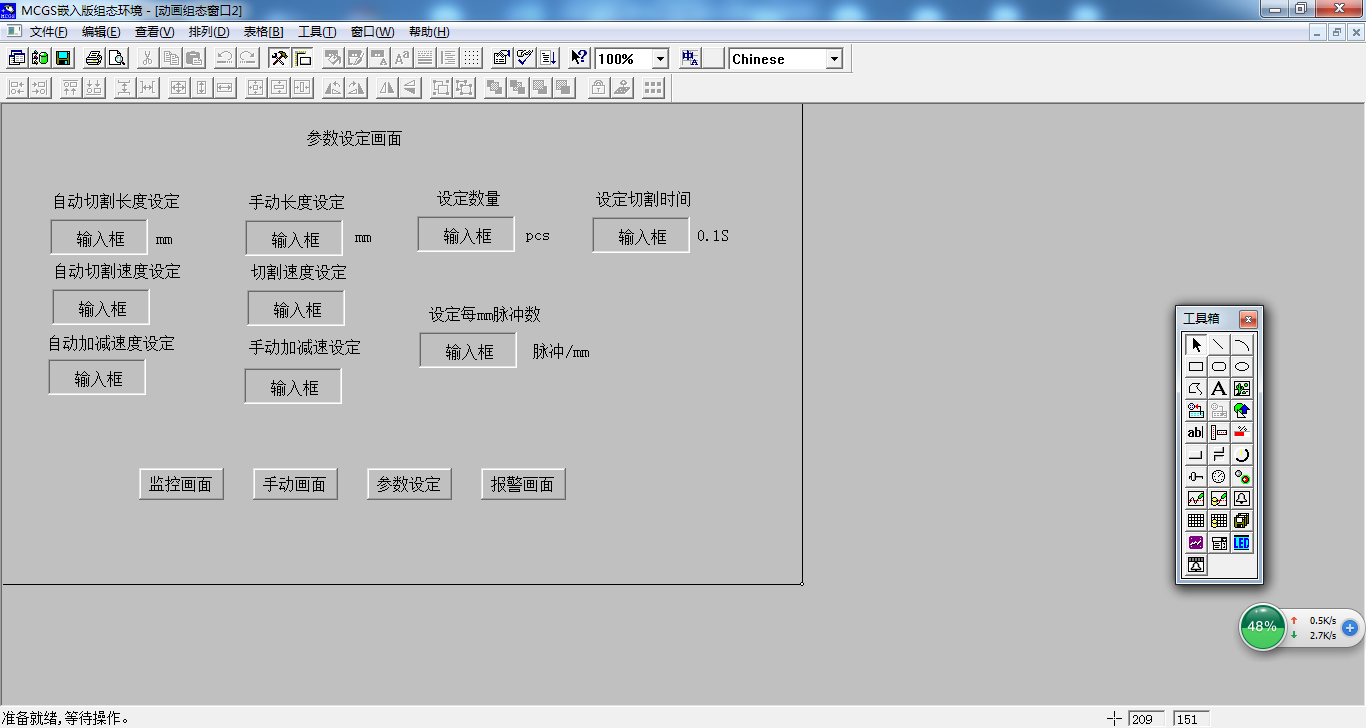

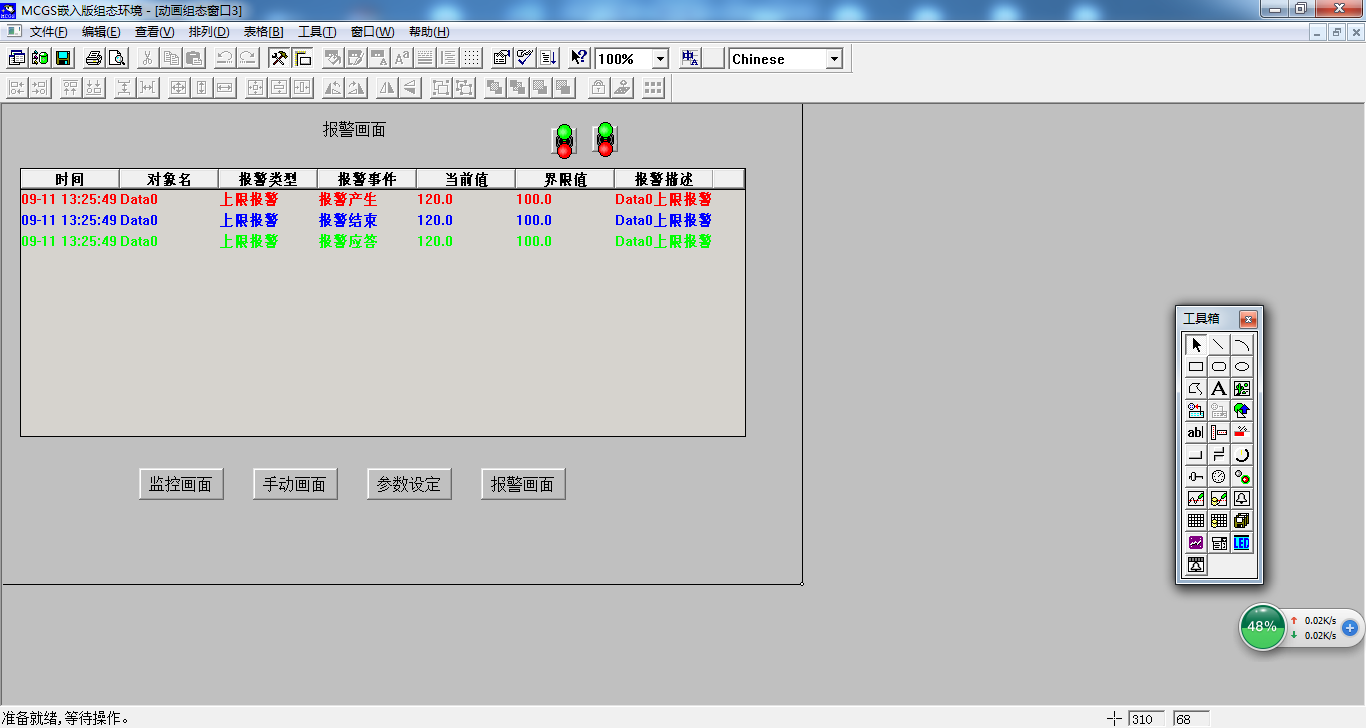

五、触摸屏画面设计    25

结 论    33

致  谢    34

参考文献    35

附 录    36

根据线材剪切机的工作特点对其控制系统提出如下控制要求：

⑴上电后，检测各工作机构的状态，控制各工作机构处于初始位置。

⑵进料由控制系统控制进料机构将线材自动输送到位。

⑶定剪切尺寸，采用伺服电机控制挡料器位置保证精确的剪切尺寸，其尺寸可是定值也可以设置为循环变动值。

⑷压紧和剪切，待线材长度达到设定值后由主电动机带动压料器和剪切刀具先压紧线材然后剪断线材。

⑸送料车的运行包括卸载后自动返回。 ⑹线材的尺寸设定、自动计数及每车线材数的预设定。
