DY964-S7-200 PLC和组态王实现液位串级调节系统的监控设计 下载积分：150　资料编号： DY964

作品包括:

Word版说明书1份

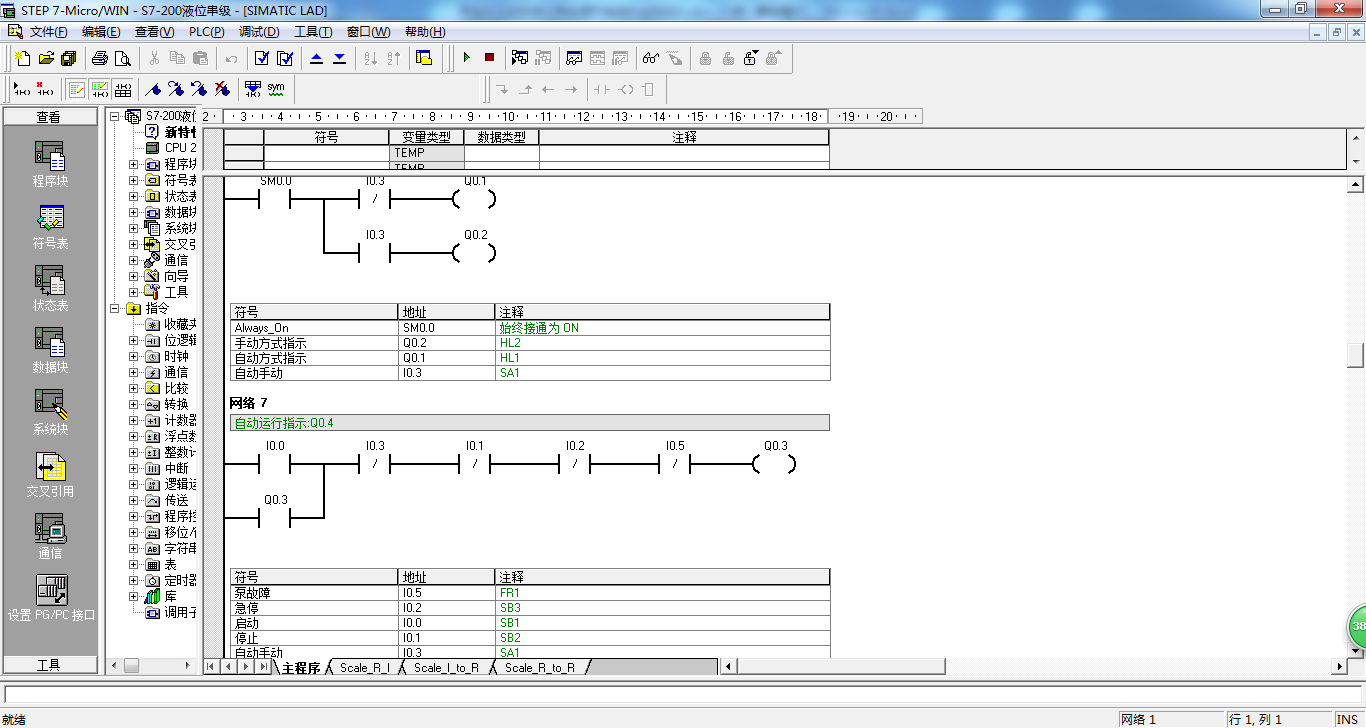

S7-200 PLC程序一份

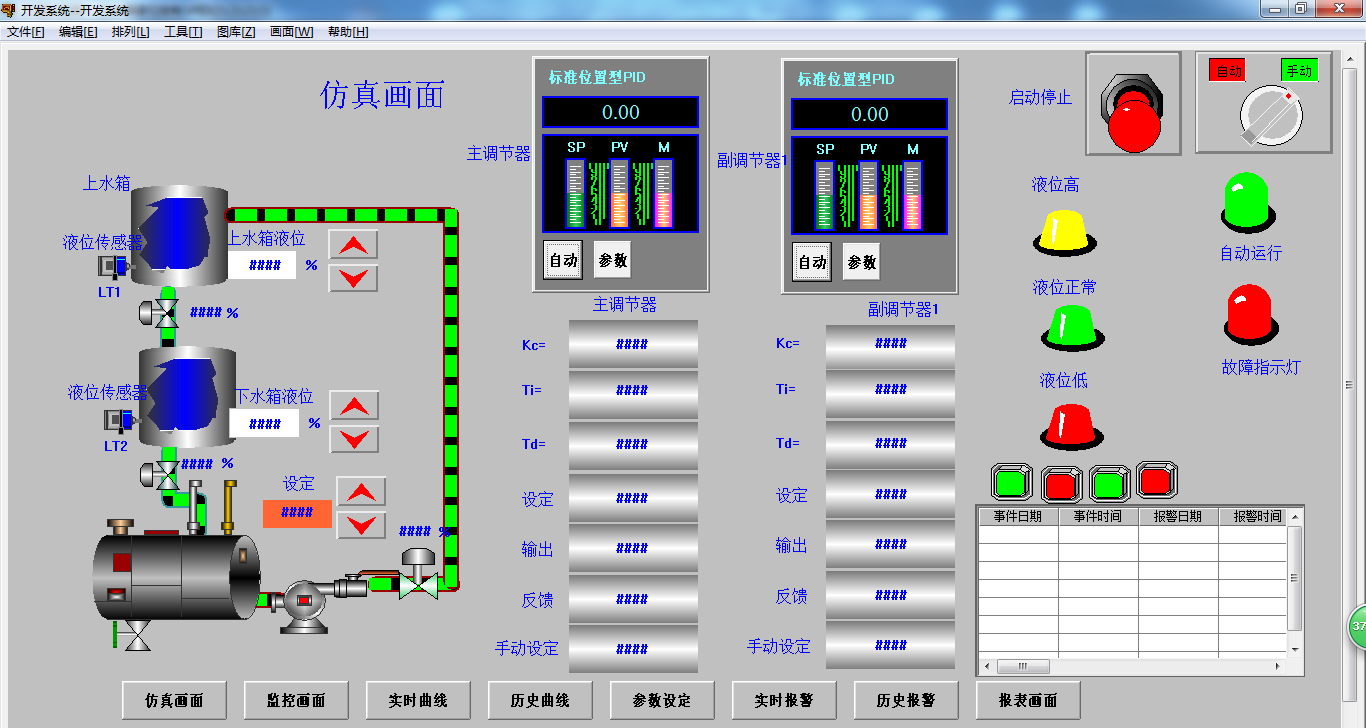

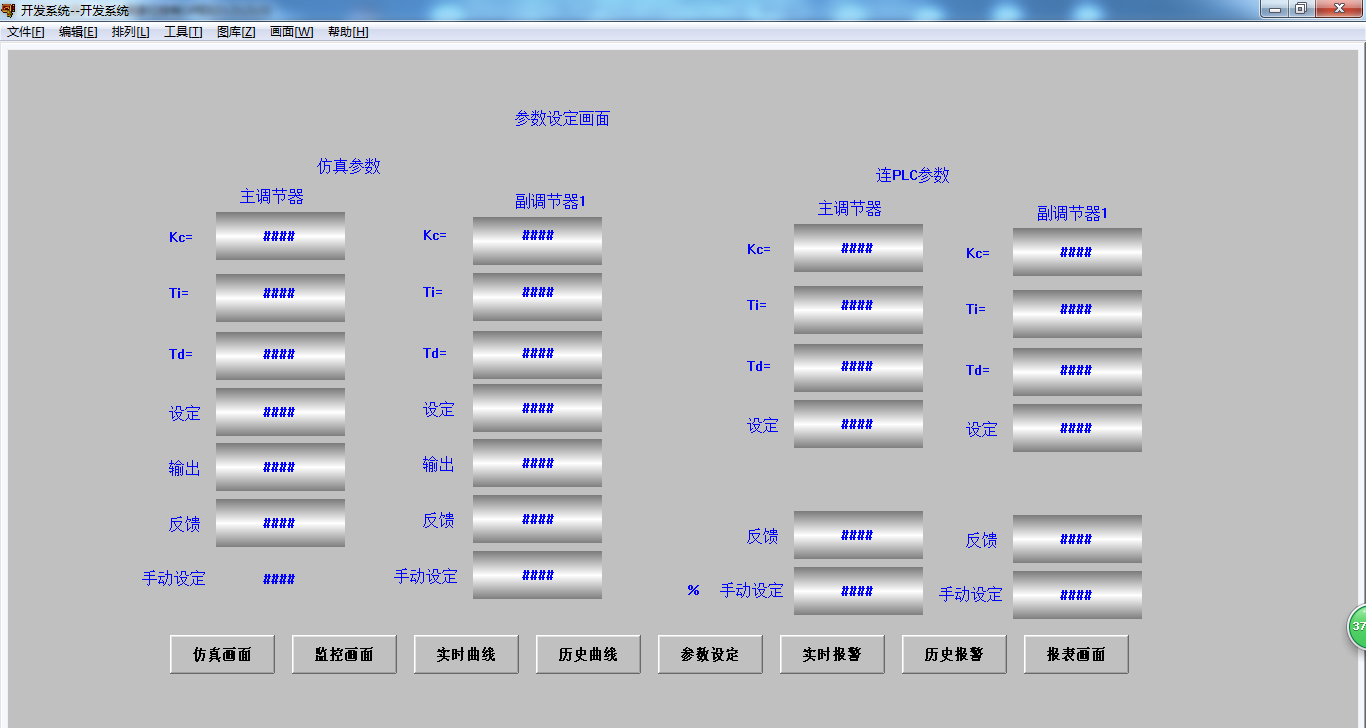

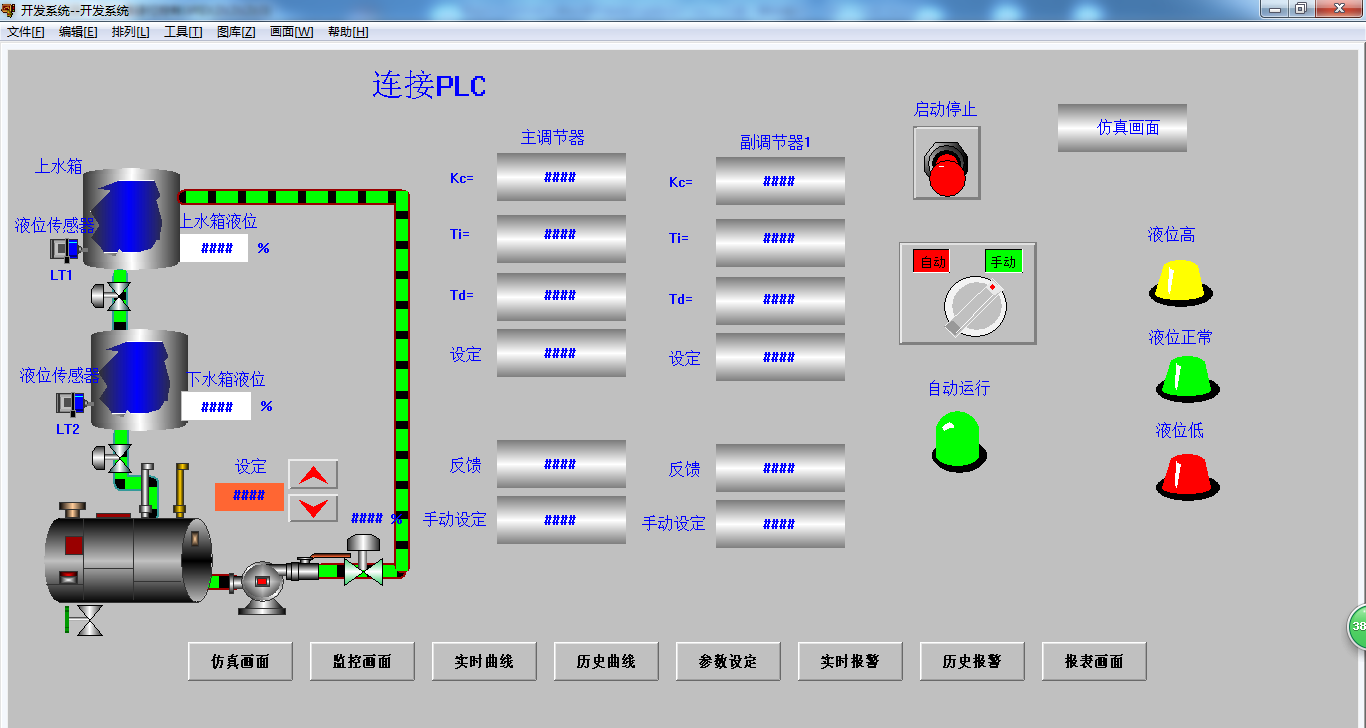

组态王6.53组态画面一份

电气CAD图纸

IO分配

目录    4

1  绪论    5

2总体设计    7

2.1 设计要求    7

2.2 设计方案    7

2.3 PID控制及参数整定    8

3 硬件设计    9

3.1 PLC和模块选择    9

3.3 控制电路图    10

3.4 PLC输入和输出分配表    11

3.5 PLC输入和输出接线图    11

4  程序设计    13

4.1 内部地址    13

4.2 控制程序流程图    14

4.3 特殊命令介绍    15

4.4 PLC梯形图    16

4.5 语句表程序    29

5   组态画面设计    35

5.1  组态王简介    35

5.2  通信设定    36

5.3 添加设备驱动    36

5.4  数据词典    37

5.5 组态画面    42

5.6 组态动画    46

5.7 循环命令编写    51

5.8 运行设定    53

5.9 组态王运行    55

结束语    61

参考文献    62

致  谢    63

附  录    64

附录1 梯形图程序汇总    64

水箱液位串级控制系统，它是由主控，副控多个回路组成。主控回路中的调节器称为只调节器，控制对象为系统为主控制量。副控回路中的调节器称为副调节器，控制对象为副控制器。主调节器的输出作为副调节器的给定，因而副控回路是一个随动控制系统，副调节器的输出直接驱动电动调节阀，从而达到主控制量目的。为了实现在阶跃给定和阶跃扰动作用下的无静差控制，系统的主调节阀为PI或PID控制
