DY1017-基于三菱PLC的恒压供水控制系统的设计3泵三泵 下载积分：150　资料编号： DY1017

作品包括:

Word版说明书1份

三菱 PLC程序一份

电气CAD图纸

IO分配

第1章 绪论    4

第2章 控制要求    5

第3章  硬件设计    6

3.1  PLC选择    6

3.2  主电路    6

3.3  控制电路图    7

3.4  输入和输出分配表    8

3.5  输入和输出接线图    9

第4章 软件设计    11

4.1  PLC内部使用地址    11

4.2  程序流程图    11

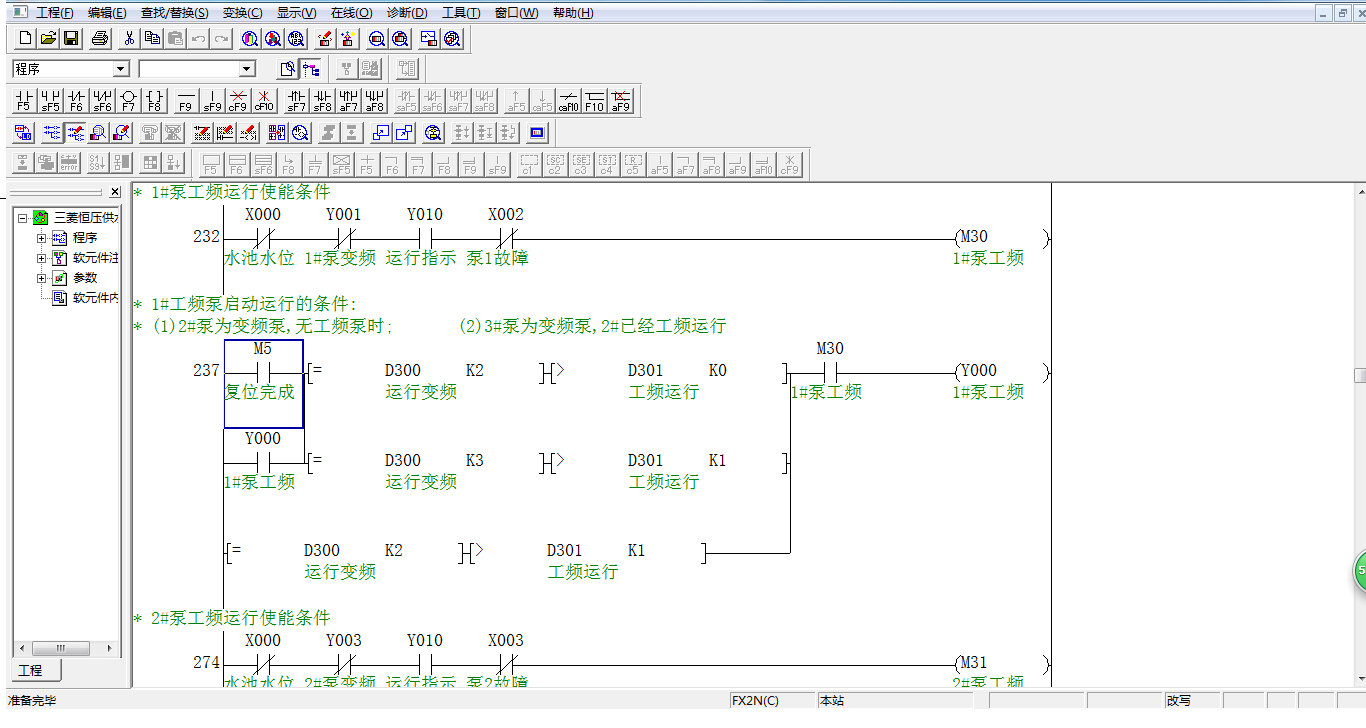

4.3  梯形图程序    12

第5章 仿真测试    19

第6章 总结与展望    27

致谢    28

参考文献    29

附录    30

附录1  梯形图程序汇总    30

压力传感器将压力信号转成0-10V的电压信号，经PLC的模拟量输入模块，转成0到4000的数字量信号供PLC使用。

三台水泵中每台泵的入水管和出水管都安装有手动阀，用于维修和调节水量使用。每台水泵的出口安装有电动阀门，相应的水泵启动则阀门打开，相应的水泵停止则阀门关闭。

根据实际使用情形设定合适的管网压力，实时监测管网压力反馈，采用变频器和增加，减少运行泵台数控制管网压力。系统启动时，启动一台水泵变频运行，当用水量增大，变频器频率增大以提高管网压力，当变频器输出到设定的高限，一台水泵运行还不能满足使用需要，监测的管网压力低于设定的压力，则增加一台水泵，变成一台变频运行，一台工频运行；当检测到变频器输出到高限，管网压力还是低于设定的压力，延迟一定的时间，继续增加泵，现在变成一台变频运行，二台工频运行。

当用水量减少，管网压力升高，变频器降低频率运行，当变频器频率低于设定的下限频率，检测到管网压力还是高于设定值，则执行减泵操作。一台变频运行，二台工频运行，管网压力高，则变为一台变频运行，一台工频运行。一台变频运行，一台工频运行，管网压力高，则变为一台变频运行。

为了防止一台水泵长期运行，其他的水泵没有运行，采用轮询方式，轮流启动。

为了防止频率启动和停止泵，对电机不好，增加和减少泵都采用延迟一定时间的方式执行
