DY908-基于S7-300 PLC和组态王组态电机故障诊断系统设计 下载积分：150　资料编号： DY908

作品包括:

Word版说明书1份

S7-300 PLC程序一份

组态王6.53组态画面

电气CAD图纸

IO分配

1  总体设计    5

2  硬件设计    7

2.1 PLC型号的选择和确定    7

2.2 主电路设计    7

2.3 控制电路设计    8

2.4 PLC输入和输出分配表    9

2.5 PLC接线图    10

3  程序设计    14

3.1   PLC 内部地址定义    14

3.2 硬件配置    16

3.3 PLC梯形图程序    20

3.4 PLC语句表程序    28

4   组态画面设计    51

4.1 通信设定    51

4.2 建立数据词典    52

4.3 建立画面    53

4.4 运行    56

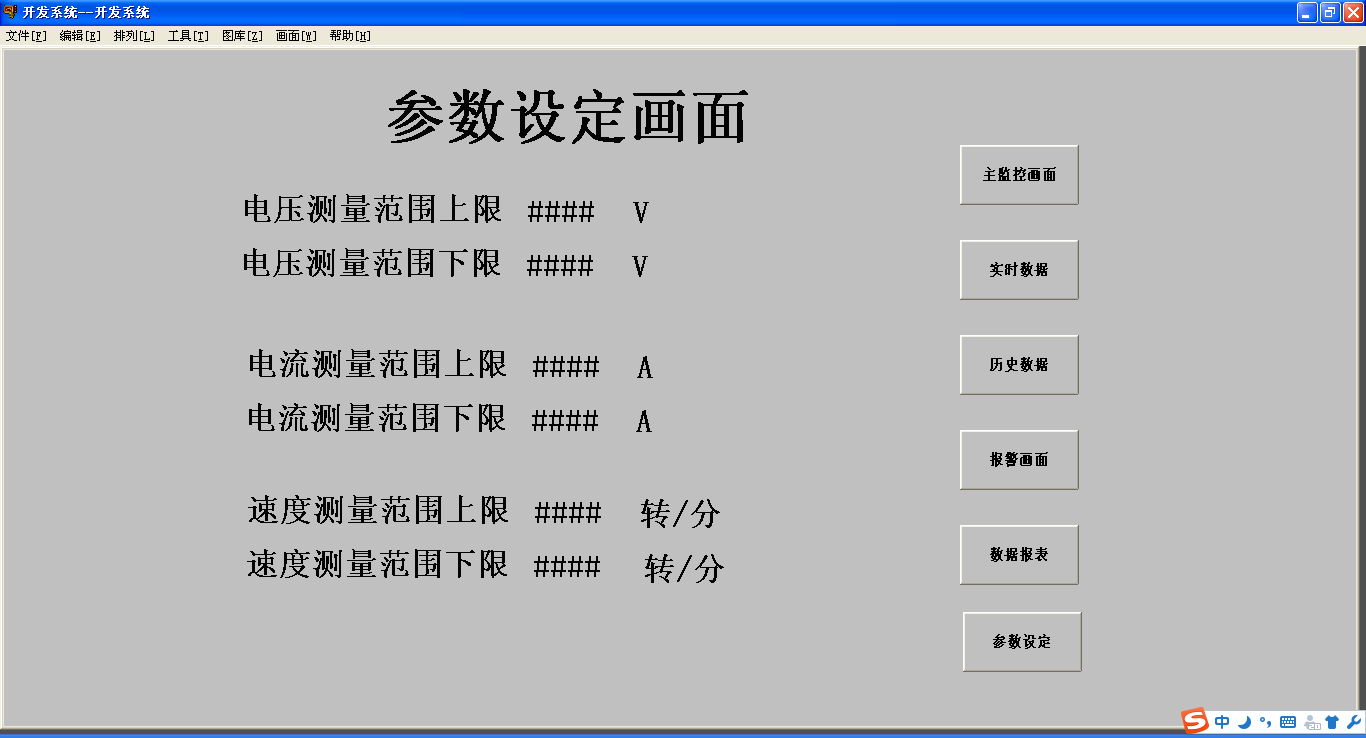

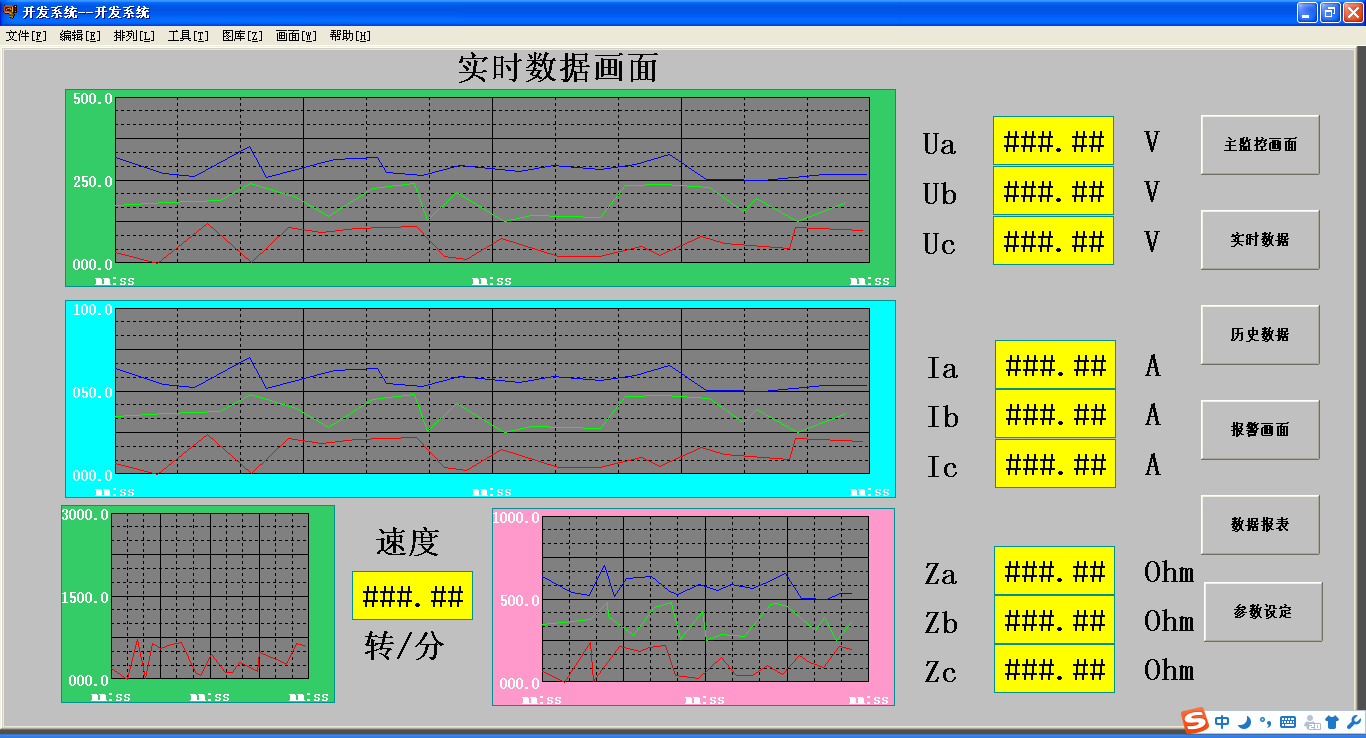

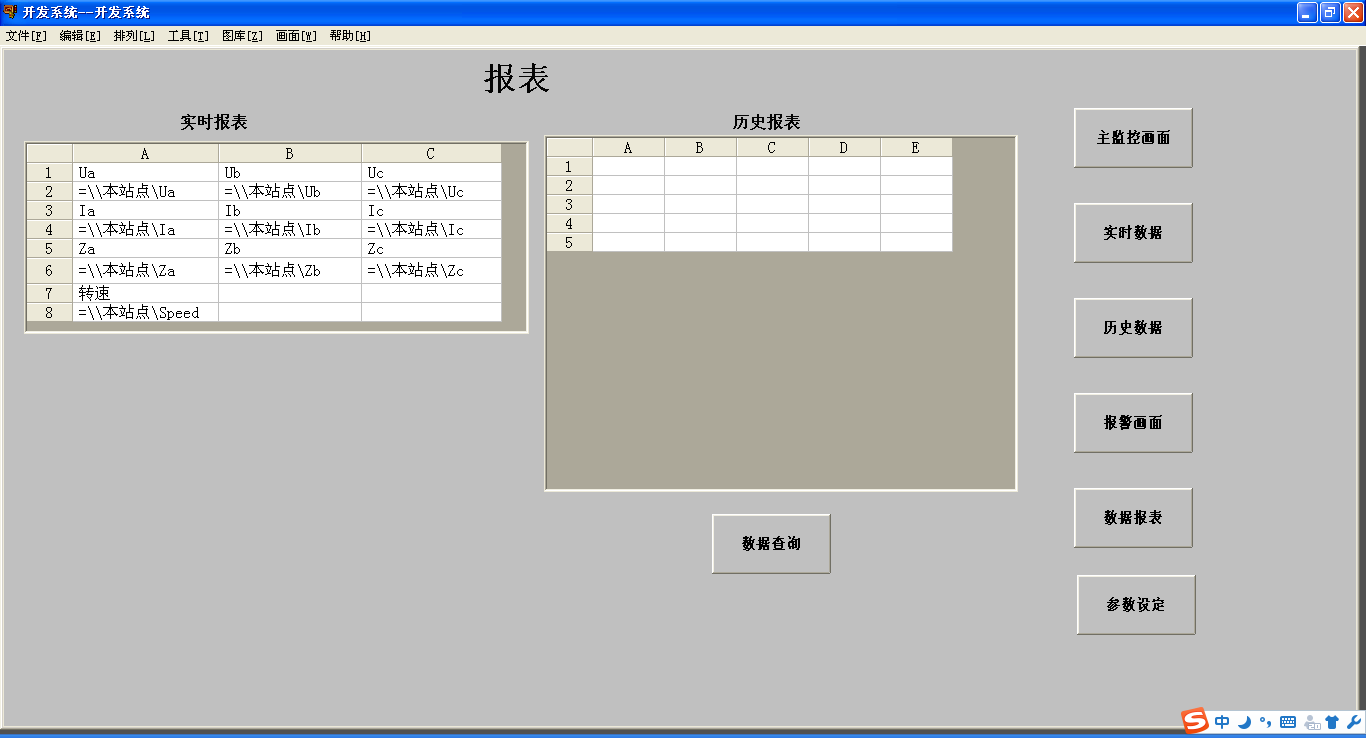

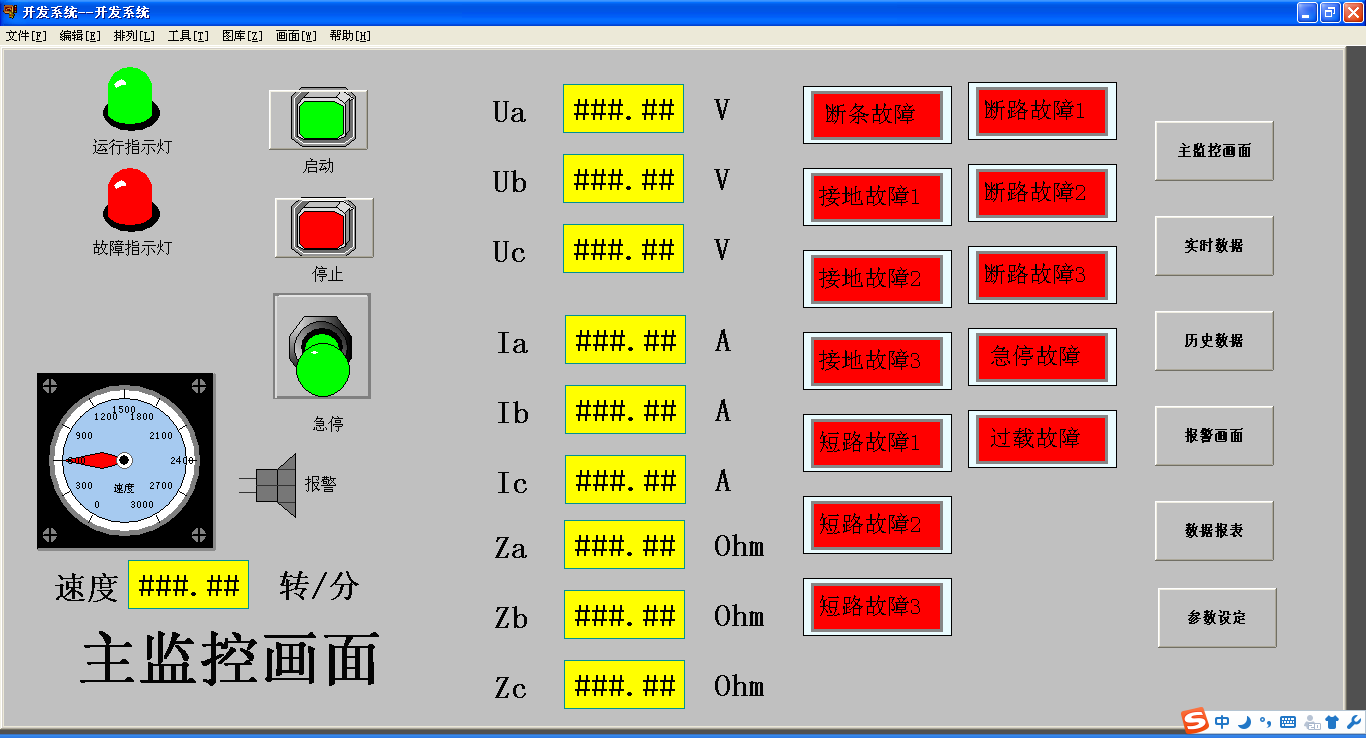

    通过检测三相电压，三相电流和速度信号，进行内部运算和逻辑控制。根据电压和电流计算得到阻抗。

    系统启动后，延迟10秒，进行判断。

    电机运行10秒后，根据测得的三相电流，假设测得Ia为0，则断路故障1，

测得Ib为0，则断路故障2，测得Ic为0，则断路故障3。出现故障，，并停止电机

电机运行10秒后，根据计算的三相阻抗，假设阻抗Za为0，则断路故障1，

阻抗Zb为0，则断路故障2, 阻抗Zc为0，则断路故障3. 出现故障，，并停止电机

电机运行10秒后，根据测得的速度进行断条判断，假设速度为0，则判定电机断条。出现故障，，并停止电机

根据测得的三相电压和三相电流进行判断是否某一相接地，假设测得的某相电压低于其他的2相，电流高于其他的2相，则判定本相接地，例如Ua<Ub, Ua<Uc,同时Ia>Ib,Ia>Ic，则a相接地。同样的，Ub<Ua, Ub<Uc,同时Ib>Ia,Ib>Ic，则b相接地。同样的，Uc<Ua, Uc<Ub,同时Ic>Ia,Ic>Ib，则C相接地。出现故障，，并停止电机

检测到过载，热过载保护继电器动作，则进行过载报警，并停止电机。

检测到按下急停按钮，则进行急停报警，并停止电机。

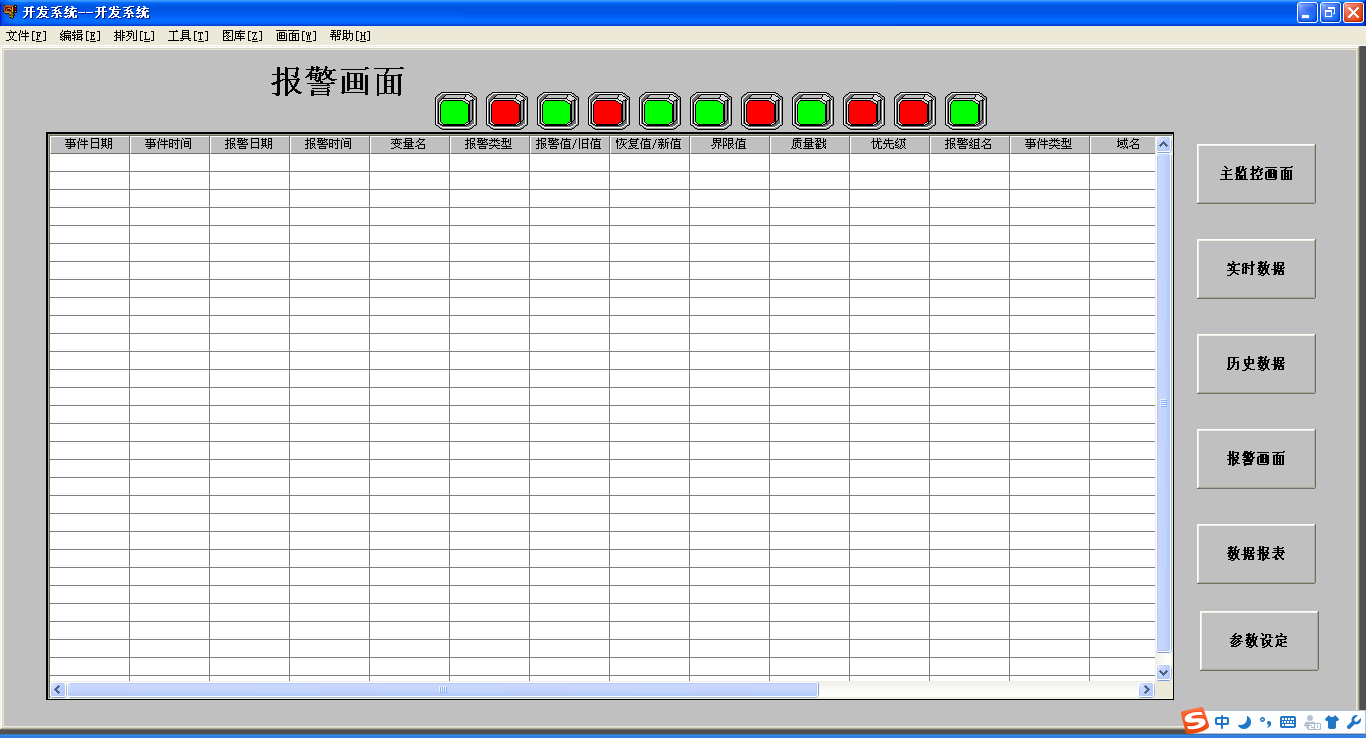

发生故障时，除了各个单独的故障进行显示，还显示总的故障和进行声音报警提醒。
