DY995-基于三菱PLC和触摸屏全自动洗衣机控制系统设计 下载积分：150　资料编号： DY995

作品包括:

Word版说明书1份

三菱 PLC程序一份

触摸屏GT画面一份

电气CAD图纸

IO分配

摘要    1

Abstract    2

第1章  绪论    4

第2章  设计要求    5

第3章  硬件设计    7

3.1 PLC选择    7

3.2 主电路和控制电路设计    7

3.3 PLC输入和输出分配表    8

3.4. PLC输入和输出连接图    9

第4章  软件设计    11

4.1 内部使用地址    11

4.2 系统流程图    12

4.3 梯形图程序设计    16

4.4 语句程序设计    24

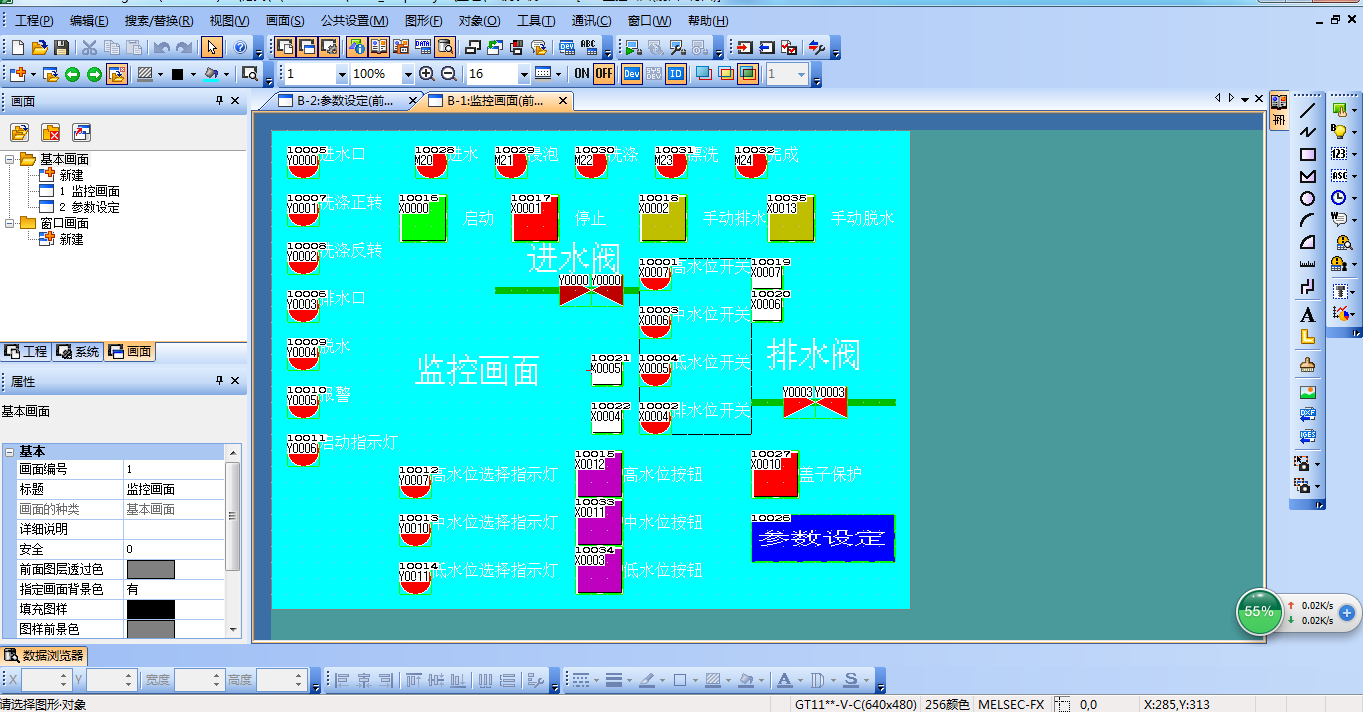

第5章  触摸屏画面设计    41

5.1 触摸屏型号选择    41

5.2 通信设定    41

5.3 画面设计    42

第6章 测试    46

总 结    51

致谢    52

参考文献    53

开始根据衣物多少，通过按钮开关，选择高，中，低水位，相应的高，中，低水位选择指示灯点亮。

通过触摸屏设定各洗衣参数。

按启动按钮或者触摸屏按启动按钮，启动洗衣。

开始执行进水，打开进水阀，进水到设定的水位（例如选择低水位，进水到低水位开关动作，停止进水。）

执行浸泡，先电机正转设定的时间，然后暂停执行浸泡，然后电机反转，然后暂停。浸泡设定的时间到，停止浸泡。

浸泡完成执行洗涤，先正转洗涤设定的时间，正转洗涤定时时间到，执行正转洗涤暂停，暂停时间到，执行反转洗涤，反转洗涤时间到，执行反转暂停，洗涤次数计数，计数次数不到，循环执行洗涤，计数次数到，停止洗涤。

洗涤完成执行排水，排水到排水水位，执行脱水，脱水按设定的时间运行，脱水时间到，执行漂洗。

漂洗按设定的时间运行，先正转漂洗，正转时间到执行反转漂洗，反转漂洗时间到，设定时间不到循环执行，设定漂洗时间到执行排水，排水完成执行脱水。

漂洗脱水完成，执行洗衣完报警，定时设定的时间，报警定时时间到，自动停止系统。

系统具有自动和手动操作模式，手动时可以按手动脱水和手动排水进行手动脱水和排水操作。
