DY985-基于三菱PLC和MCGS组态农田智能灌溉系统设计 下载积分：150　资料编号： DY985

作品包括:

Word版说明书1份

三菱 PLC程序一份

MCGS6.2组态画面一份

电气CAD图纸

IO分配

1 诸 论    1

2 总体设计    2

3硬件设计    4

3.1 PLC选择    4

3.2主电路图    4

3.3控制电路图    5

3.4 PLC输入和输出分配表    6

3.5 外部PLC输入和输出接线图    7

4程序设计    9

4.1 PLC内部使用地址    9

4.2 程序流程图    10

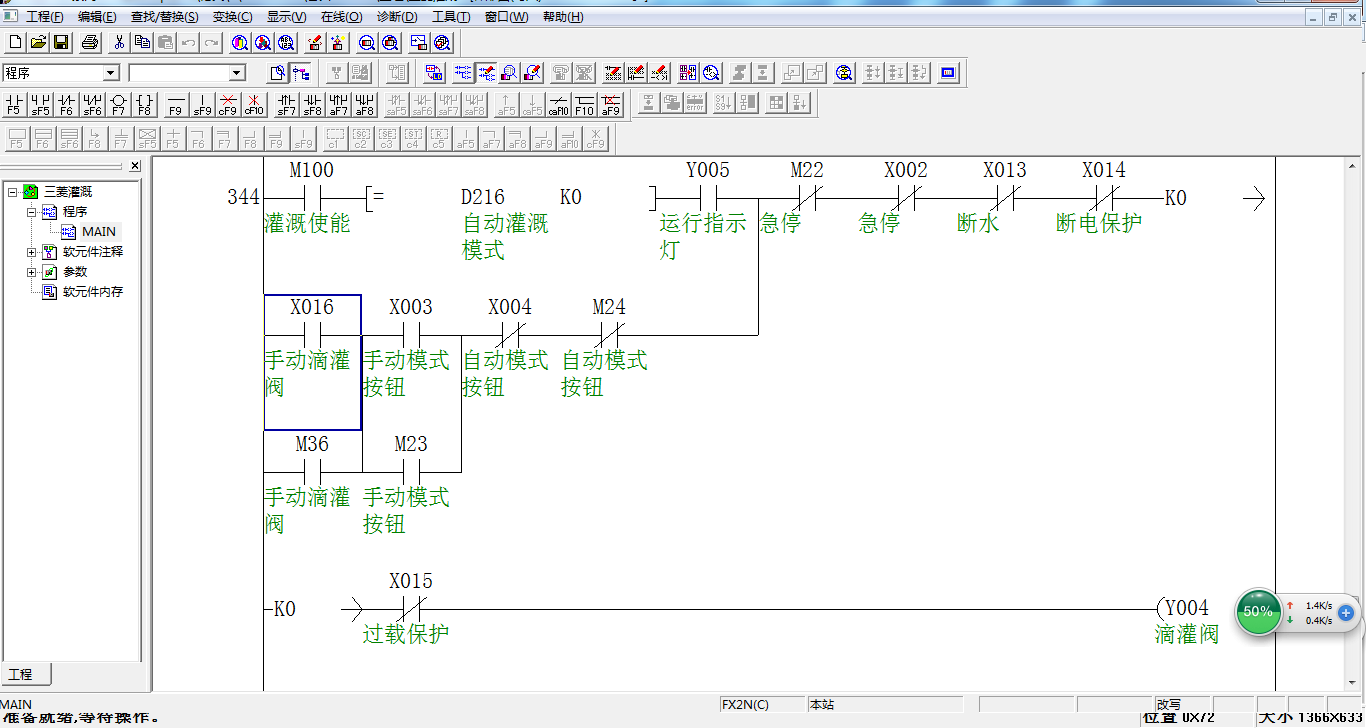

4.3 PLC梯形图    12

4.4 PLCLC语句表程序    23

5 组态画面    29

5.1 通信设定    29

5.2 变量定义    30

5.3建立画面    32

6 仿真测试    36

6.1 命令编辑    36

6.2运行    41

结 束 语    52

谢 辞    53

文 献    54

附 录    55

附录1 梯形图汇总    55

利用MCGS组态设计系统模仿TDT土壤水分传感器测定的土壤水分含量来控制灌溉。根据测得的实时作物主根区土壤的实时温度和实时湿度，通过设定的土壤水分上限、水分下限，壤温度上限、温度下限，自动的适应在任何气候环境下进行科学、有效地控制灌溉。当天气炎热时，检测到土壤温度高于设定的启动灌溉温度，该系统可自动开启灌溉；当检测到温度下降（低于设定的停止灌溉温度）或者检测到下雨（雨量传感器动作）时，控制器会停止灌溉，直至检测到土壤的水分含量低于设定的启动灌溉湿度值时，控制器将再次开启自动灌溉，当检测到土壤湿度达到设定的土壤水分上限则停止灌溉。

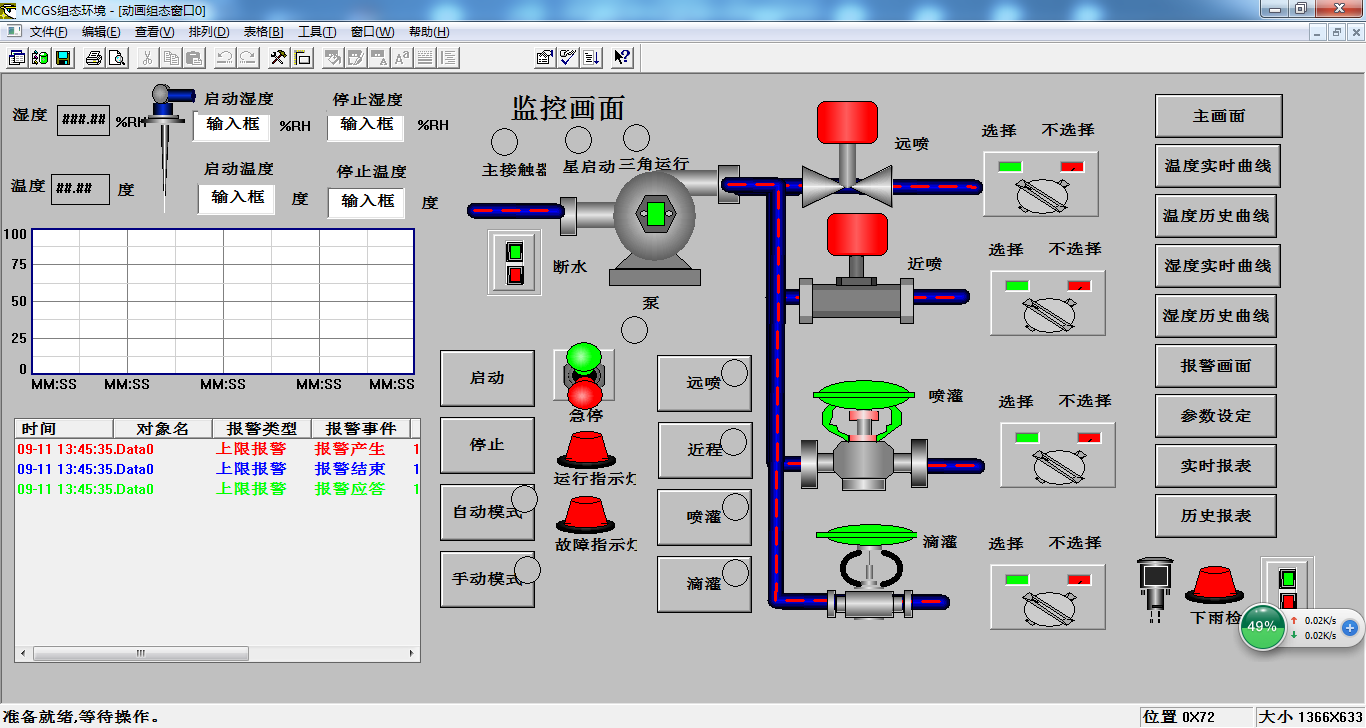

系统共有4种灌溉模式，远程，近程，喷灌，滴灌模式，可以通过上位机MCGS进行模式选择，预设为滴灌模式，选择不同的模式，启动不同的灌溉阀，执行不同的方式的灌溉。

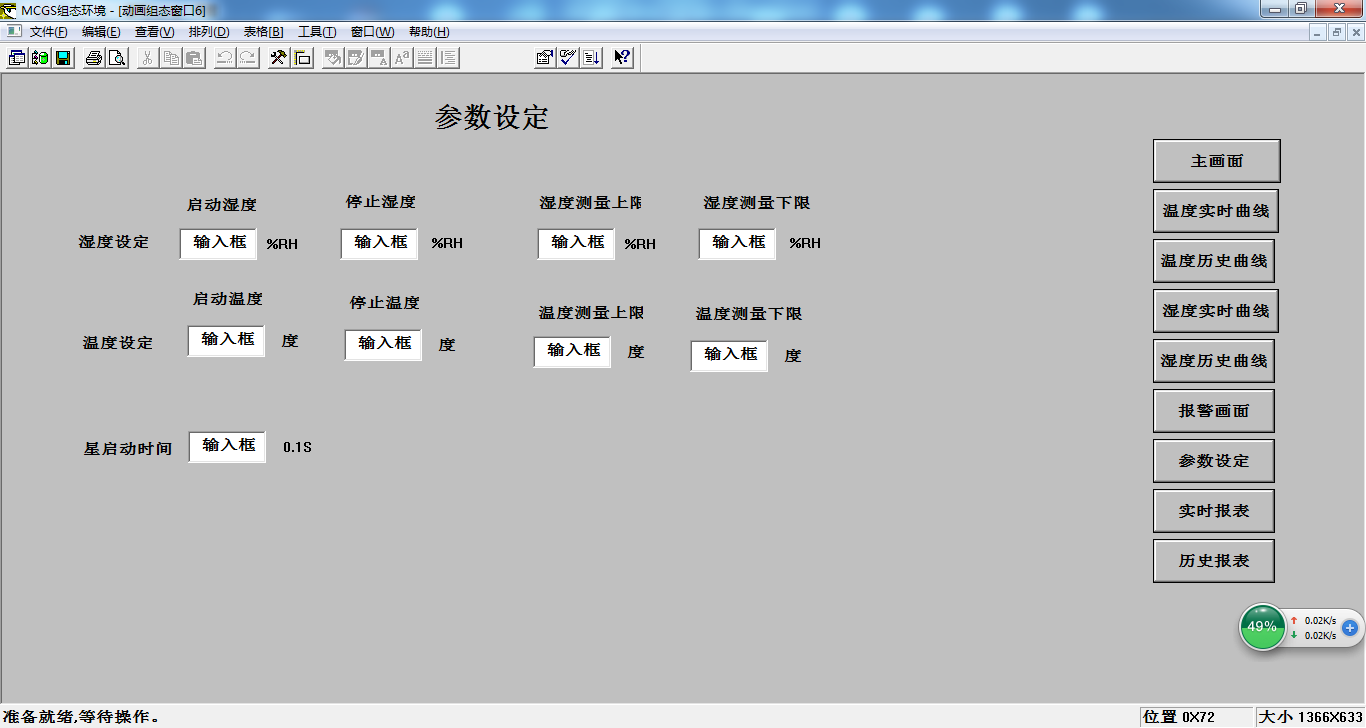

系统具有自动和手动选择模式，手动时，通过手动选择开关可以手动控制远程灌溉，近程灌溉，喷灌灌溉，滴灌灌溉。自动时，根据设定的启动温度，停止温度，启动湿度，停止湿度，雨量检测传感器等进行自动控制。

系统具有多种保护措施，例如短路过流保护，过载保护，急停保护等。

系统电机采用星三角启动和运行方式，使用星启动方式，防止对电网造成冲击。按设定的星启动时间，执行星启动，星启动时，主接触器和星启动接触器同时启动，星启动时间到，结束星启动，执行三角运行，星启动接触器失电，三角运行接触器得电，执行主接触器和三角运行接触器启动，执行三角运行。
