DY979-三菱PLC四层电梯控制系统设计与调试4层电梯 下载积分：150　资料编号： DY979

作品包括:

Word版说明书1份

三菱 PLC程序一份

电气CAD图纸

IO分配

设计要求：

能独立完成四层电梯PLC控制系统设计与调试。

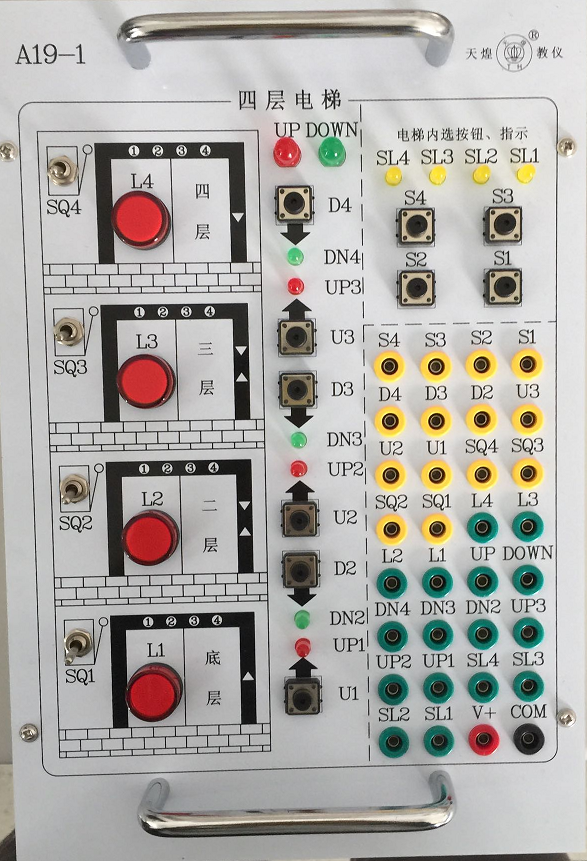

1 总体控制要求：电梯由安装在各楼层电梯扣的上升下降呼叫按钮（U1 U2 U3 D2 D3 D4），电梯轿厢内楼层选择按钮（S1 S2 S3 S4 ），上升下降指示（UP DOWN），各楼层到位行程开关（SQ1 SQ2 SQ3 SQ4）组成，电梯自动执行呼叫。

2 电梯在上升的过程中只响应上的呼叫，在下降的过程中只响应向下的呼叫执行完成后再执行反向呼叫。

3 电梯等待呼叫时，同时有不同的呼叫，谁先呼叫执行谁。

4具有呼叫记忆，内选呼叫执行功能。

摘要    3

ABSTRACT    4

1.前 言    5

1.1 课题研究背景    5

1.2 课题设计的目的和意义    5

2控制要求    6

3 硬件设计    8

3.1 PLC型号的选择和确定    8

3.2 主电路设计    8

3.3 控制电路图    9

3.4 PLC 输入和输出表    10

3.5 PLC接线图    12

4 软件设计    13

4.1  内部使用地址    13

4.2 流程图    13

4.3 PLC梯形图    14

4.4 语句表程序    33

5仿真测试    47

5.1 GX SIMULATOR仿真软件介绍    47

5.2 系统调试与仿真    47

结束语    53

参考文献    54

致  谢    55

附录    56

附录1 梯形图程序汇总    56

利用MCGS组态设计系统模仿TDT土壤水分传感器测定的土壤水分含量来控制灌溉。根据测得的实时作物主根区土壤的实时温度和实时湿度，通过设定的土壤水分上限、水分下限，壤温度上限、温度下限，自动的适应在任何气候环境下进行科学、有效地控制灌溉。当天气炎热时，检测到土壤温度高于设定的启动灌溉温度，该系统可自动开启灌溉；当检测到温度下降（低于设定的停止灌溉温度）或者检测到下雨（雨量传感器动作）时，控制器会停止灌溉，直至检测到土壤的水分含量低于设定的启动灌溉湿度值时，控制器将再次开启自动灌溉，当检测到土壤湿度达到设定的土壤水分上限则停止灌溉。

系统共有4种灌溉模式，远程，近程，喷灌，滴灌模式，可以通过上位机MCGS进行模式选择，预设为滴灌模式，选择不同的模式，启动不同的灌溉阀，执行不同的方式的灌溉。

系统具有自动和手动选择模式，手动时，通过手动选择开关可以手动控制远程灌溉，近程灌溉，喷灌灌溉，滴灌灌溉。自动时，根据设定的启动温度，停止温度，启动湿度，停止湿度，雨量检测传感器等进行自动控制。

系统具有多种保护措施，例如短路过流保护，过载保护，急停保护等。

系统电机采用星三角启动和运行方式，使用星启动方式，防止对电网造成冲击。按设定的星启动时间，执行星启动，星启动时，主接触器和星启动接触器同时启动，星启动时间到，结束星启动，执行三角运行，星启动接触器失电，三角运行接触器得电，执行主接触器和三角运行接触器启动，执行三角运行。
