DY1006-S7-200 PLC和组态王10层十层电梯控制系统的设计 下载积分：150　资料编号： DY1006

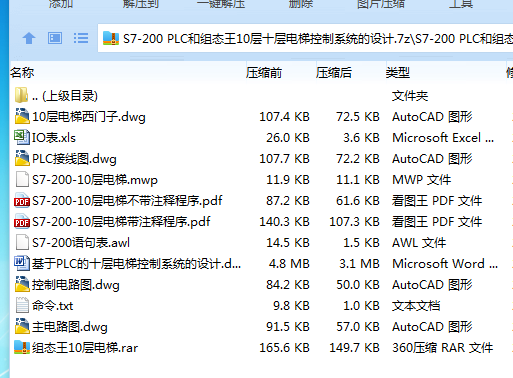

作品包括:

Word版说明书1份

S7-200 PLC程序一份

组态王6.53组态画面一份

电气CAD图纸

IO分配

摘要    3

1.前 言    4

1.1 课题研究背景    4

1.2 课题设计的目的和意义    4

2控制要求    5

3 硬件设计    7

3.1 PLC型号的选择和确定    7

3.2 变频器的选择    7

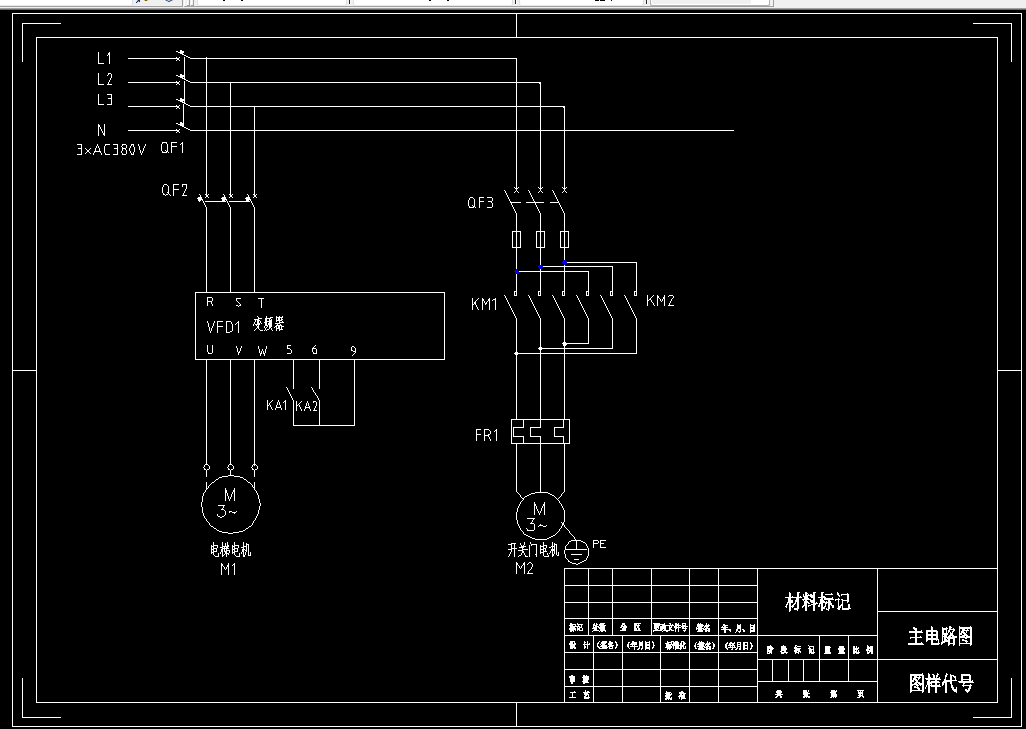

3.3 主电路设计    8

3.4 控制电路图    9

3.5 PLC I/O表    10

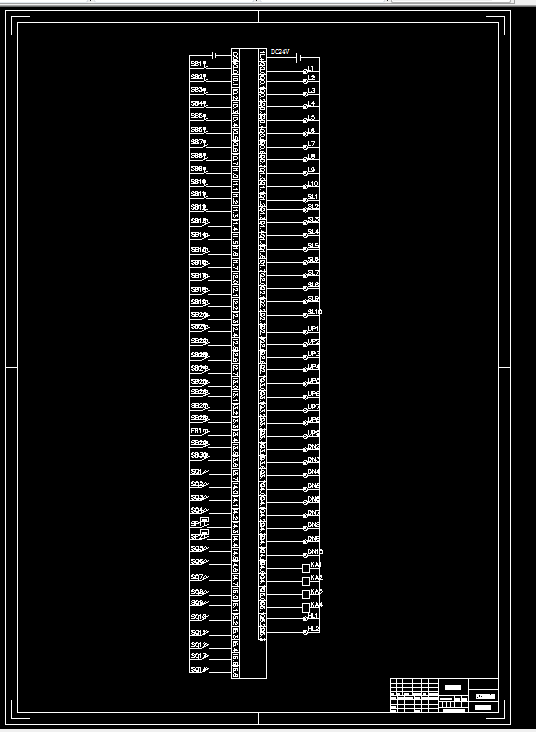

3.6 PLC接线图    12

4 软件设计    16

4.1  内部使用地址    16

4.2 流程图    17

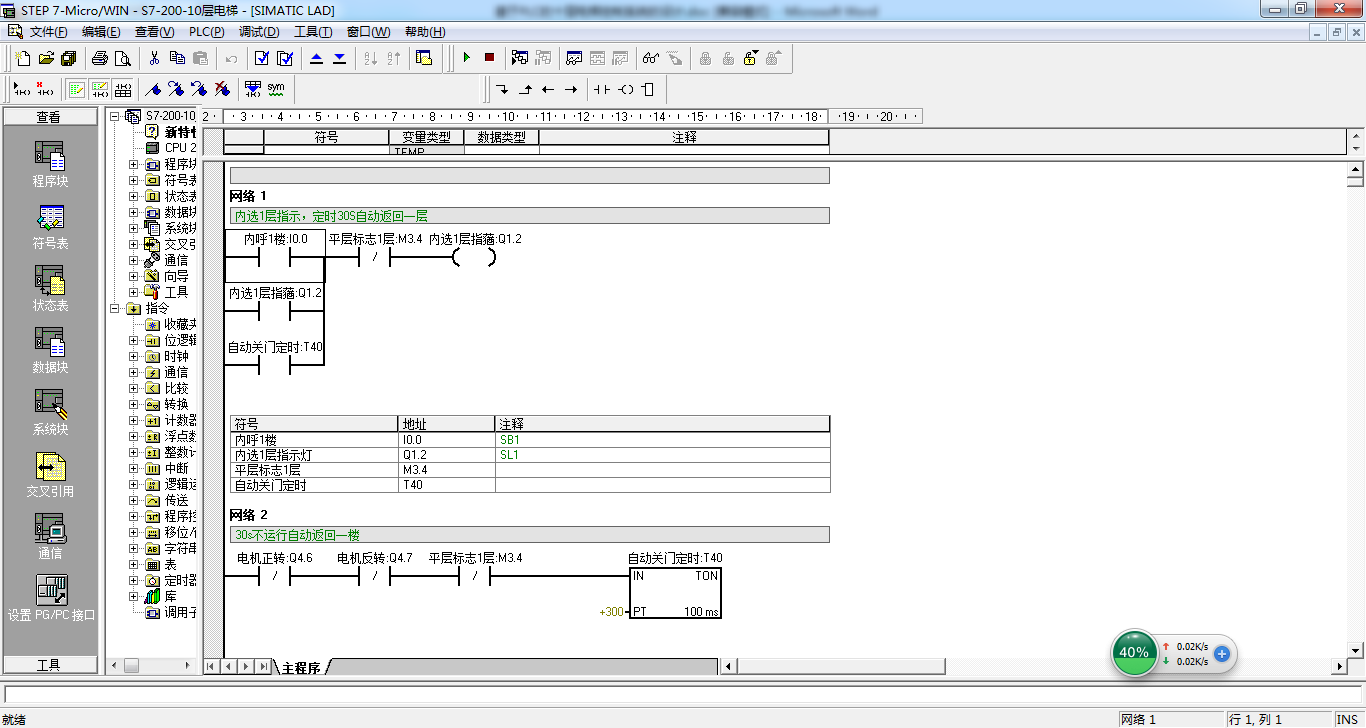

4.3 PLC梯形图    22

4.4 语句表程序    32

5 组态画面设计    71

5.1 通信设定    71

5.2 添加设备驱动    72

5.3 数据词典建立    72

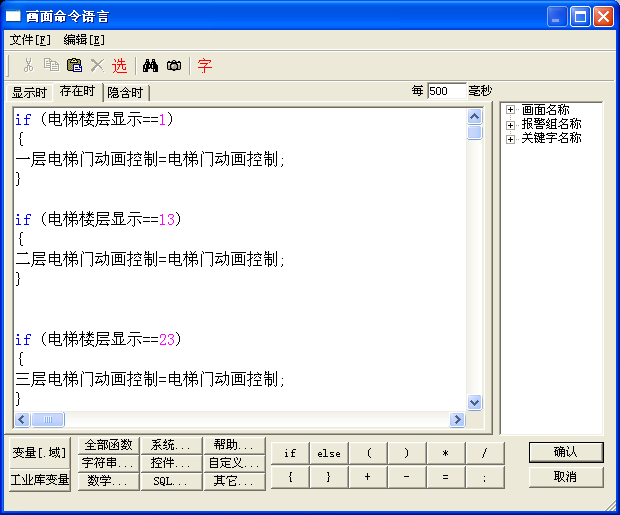

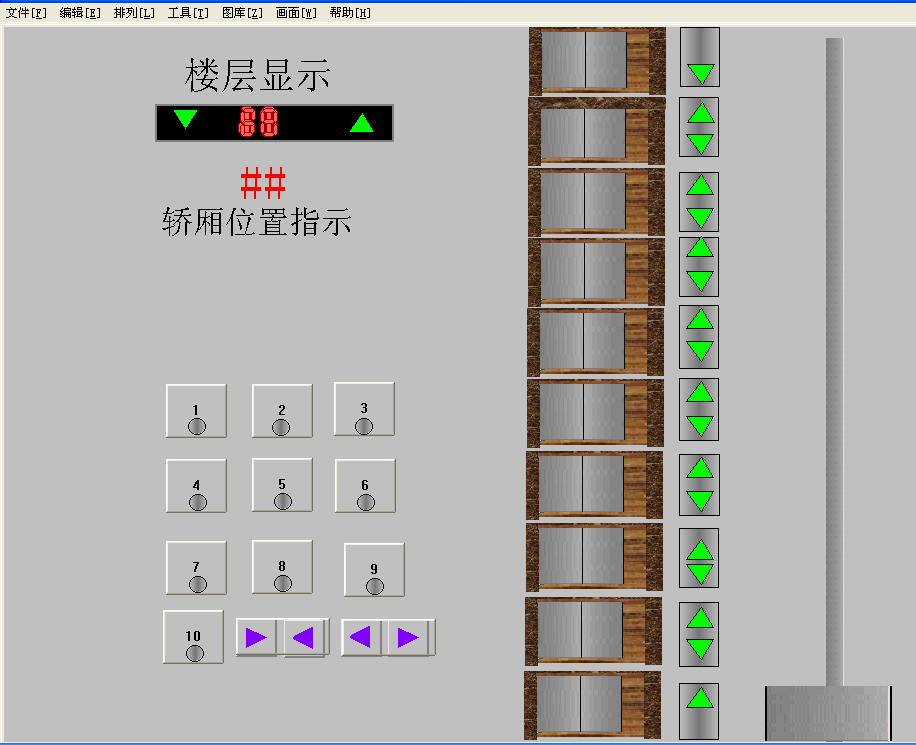

5.4 组态画面    73

5.5 运行    84

结束语    89

参考文献    90

致  谢    91

附 录    92

附录1 体形成图程序    92

（1）当有轿厢外部呼梯信号到来时，轿厢响应该呼梯信号，达到该楼层时，轿厢停止运行（延时1S轿厢门打开，延时3秒后自动关门）；

（2）当有轿厢内选梯信号到来时，轿厢响应该呼梯信号，达到该楼层时，轿厢停止运行（延时1S轿厢门打开，延时3秒后自动关门）；

（3）电梯未在平层或电梯运行时，开门按钮和关门按钮均不起作用。检测到平层且电梯轿厢停止运行后，按开门按钮轿厢开门，按关门按钮轿厢关门。

（4）只有关门到位，才能允许电梯运行。

系统方框图如图2-1所示

以PLC为控制核心，通过PLC检测外部呼叫，包含上呼（除最高层10外其他的楼层都有上呼按钮），下呼（除最低层一层外其他楼层都有下呼按钮），内呼（每层都有内呼按钮），进行选择楼层。

电梯运行，执行上升或者下降，启动变频器，变频器运行，驱动拖曳电动机正转或反转，拖动电梯轿厢上升或下降。

电梯运行通过楼层检测，是否到达指定楼层，到达楼层可以通过轿厢内按开门按钮，按轿厢内关门按钮控制开门和关门。开门或者关门中间继电器得电，常开触点闭合，驱动门电机接触器得电，主触点闭合，驱动门电机运行，执行开门或者关门。
