DY903-基于S7-200 PLC和MCGS组态四层电梯控制系统的设计 下载积分：150　资料编号： DY903

作品包括:

Word版说明书1份

S7-200 PLC程序一份

MCGS6.2组态画面一份

电气CAD图纸

IO分配

1  概 述    5

1.1 研究的背景    5

1.2 研究的目的和意义    5

2  设计要求    6

3  硬件系统设计    7

3.1 PLC选型    7

3.2 主电路图    7

3.3 电源电路    9

3.4 控制电路    11

3.5 PLC的I/O分配    12

3.6 PLC外围接线图    13

4  程序设计    20

4.1   PLC 内部使用地址    20

4.2 程序流程图设计    21

4.3 PLC梯形图程序    23

4.4 语句表程序    46

5   组态画面    59

5.1设备连接    59

5.2 变量连接    60

5.3  组态画面    66

5.4  系统运行    73

总 结    77

参考文献    78

致 谢    79

附 录    80

附录1 PLC梯形图汇总    80

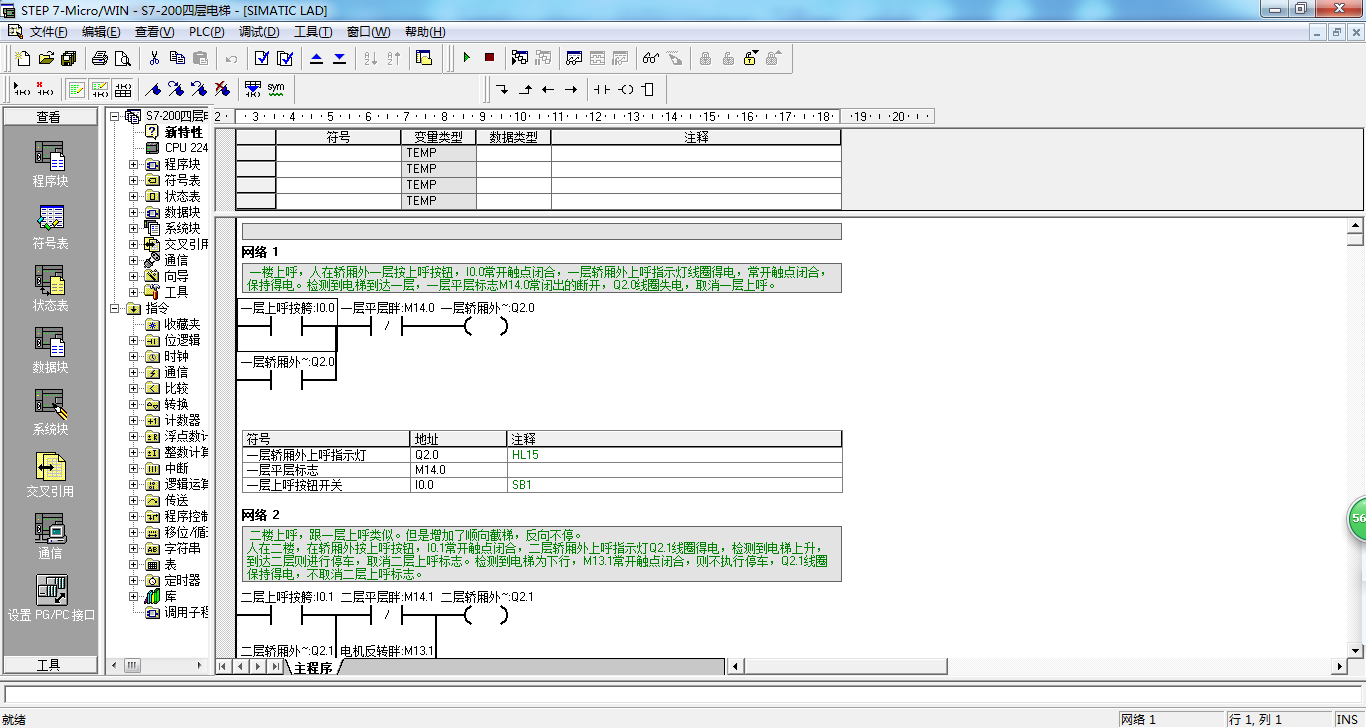

PLC实时监测来自电梯轿厢外的呼叫信号（例如各层除四层以外的上行呼叫信号，各层除一层外的下行呼叫信号），监测轿厢内的选层信号，监测轿厢到楼层到位信号，监测轿厢内开门按钮和关门按钮信号，开门到位和关门到位信号等，以及夹人保护，过载保护，超重保护等。通过在PLC内部编写程序，输出指示灯用于显示轿厢的状态，驱动轿厢电动机按照设定的程序实现升降、顺向截梯、反向不停，平层检测、开关门等功能。

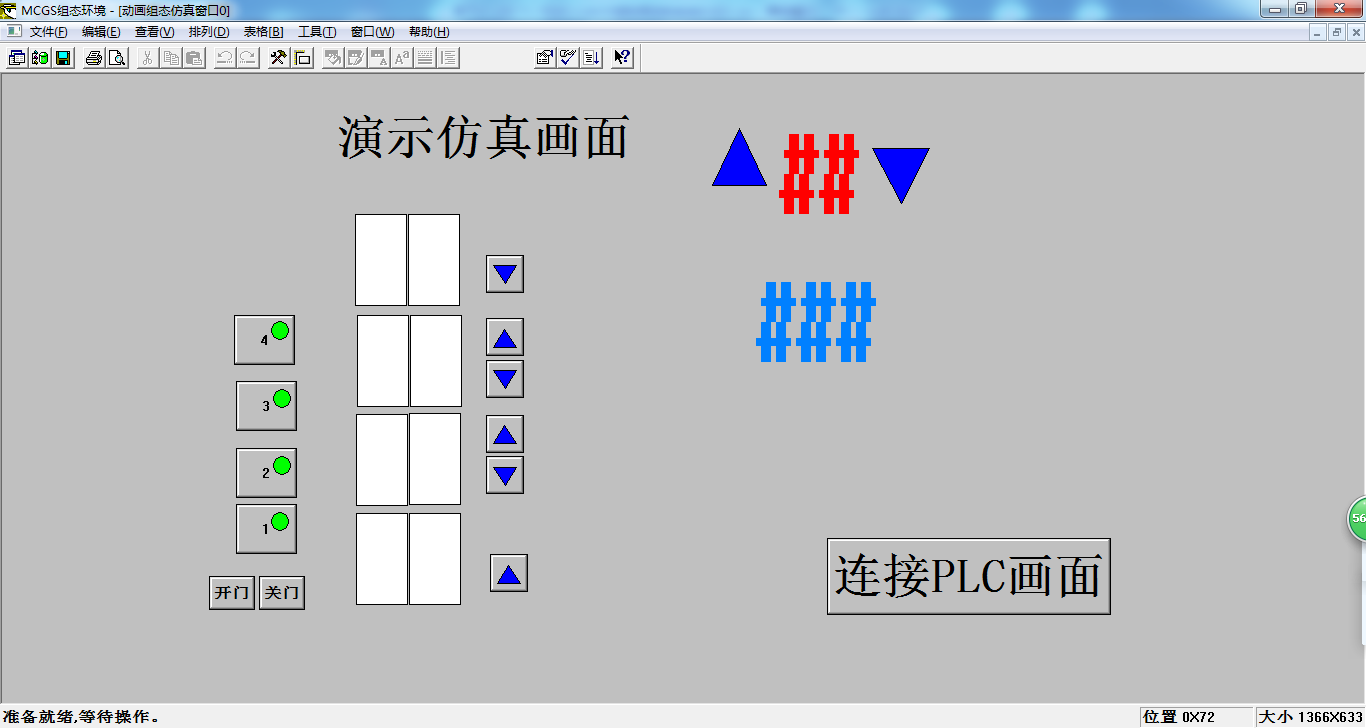

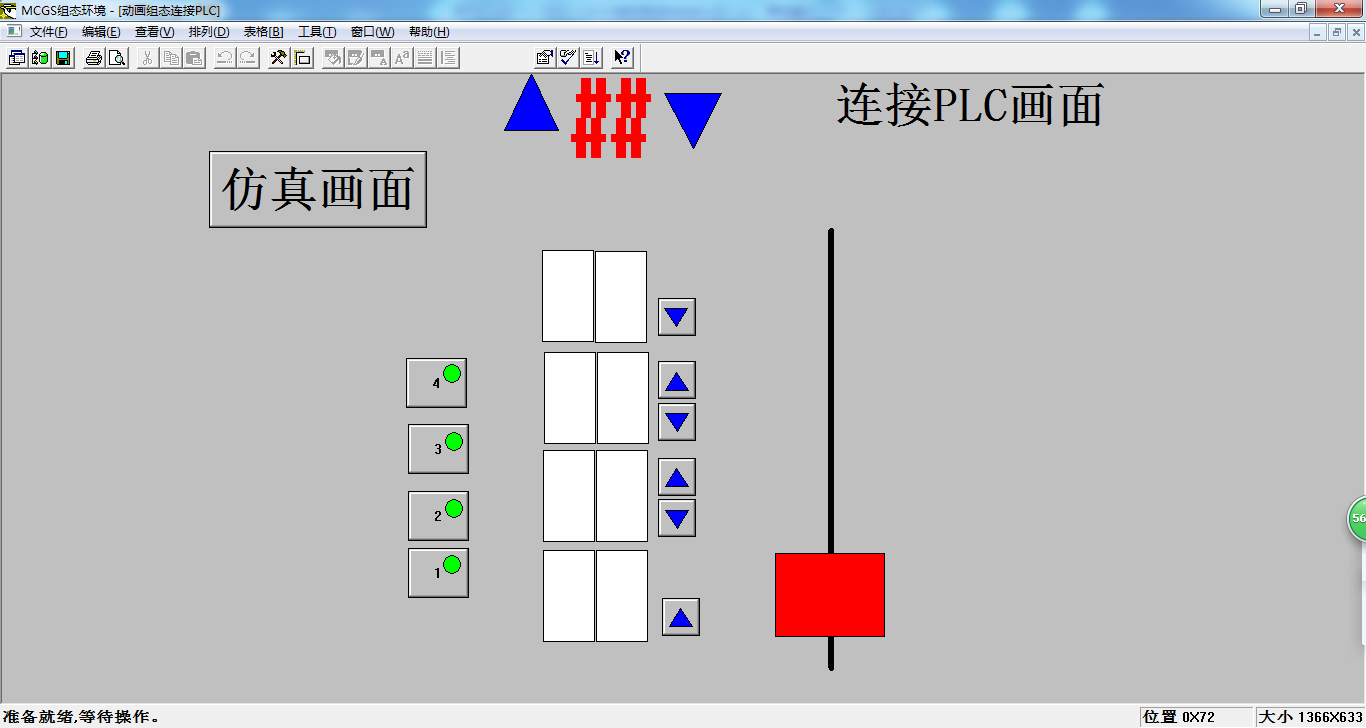

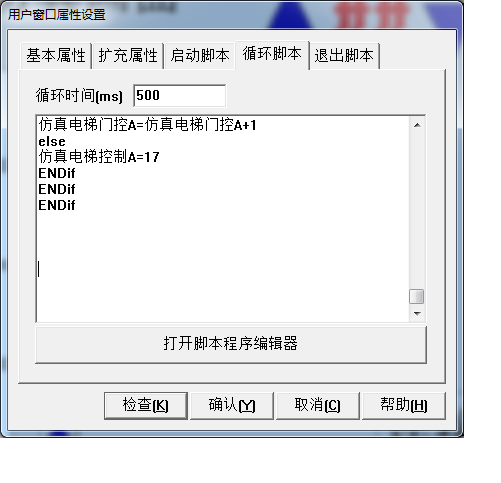

同时使用MCGS组态进行监控和仿真，模拟演示四层电梯控制功能
