N498-西门子S7-200组态王的公共楼道智能照明系统设计 下载积分：150　资料编号： N498

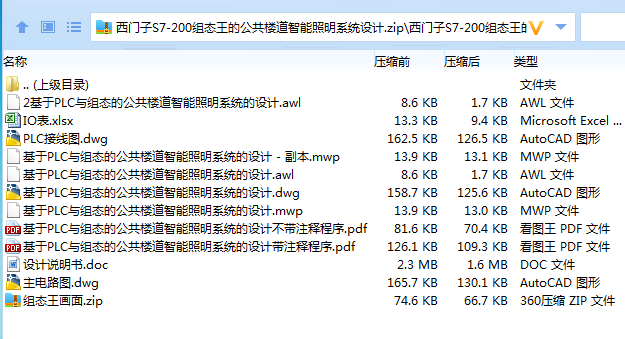

作品包括:

Word版说明书1份，共80页，约11000字

西门子S7-200 PLC程序一份

组态王6.53组态画面一份

CAD版本图纸，共2张

IO分配

摘 要：本课题是基于PLC和组态的公共楼道智能照明系统的设计，采用西门子的S7-200小型可编程控制器为核心，外加组态王组态软件为上位机，设计了一套基于PLC的智能公共楼道照明控制系统，以一栋楼3个单元共6层为例，每个单元一个光线检测，每个单元每层楼一盏灯和一个人员活动检测，通过设定不同季节不同开关灯时间，读取系统实时时钟，判断当前季节，取得当前使用参数，比较开关时间，加检测光线和人员，定时器等进行控制。通过分析公共楼道照明控制要求，首先进行了总体设计，然后进行了硬件设计、软件设计和组态设计；最后进行了调试和仿真测试，经测试验证设计符合要求，达到了预期设计目的。

关键词：公共楼道照明；可编程控制器；光线检测；人员检测

目 录

摘 要 I

ABSTRACT I

1 绪 论 1

1.1系统研究的背景及意义 1

1.1.1 背景 1

1.1.2 意义 1

1.2国内外研究现状 2

1.3 主要技术路线 2

2 系统需求分析及可行性分析 3

2.1需求分析 3

2.2总体设计 3

3 硬件设计 5

3.1 PLC选择 5

3.2 主电路和控制设计 5

3.3 PLC输入和输出分配 7

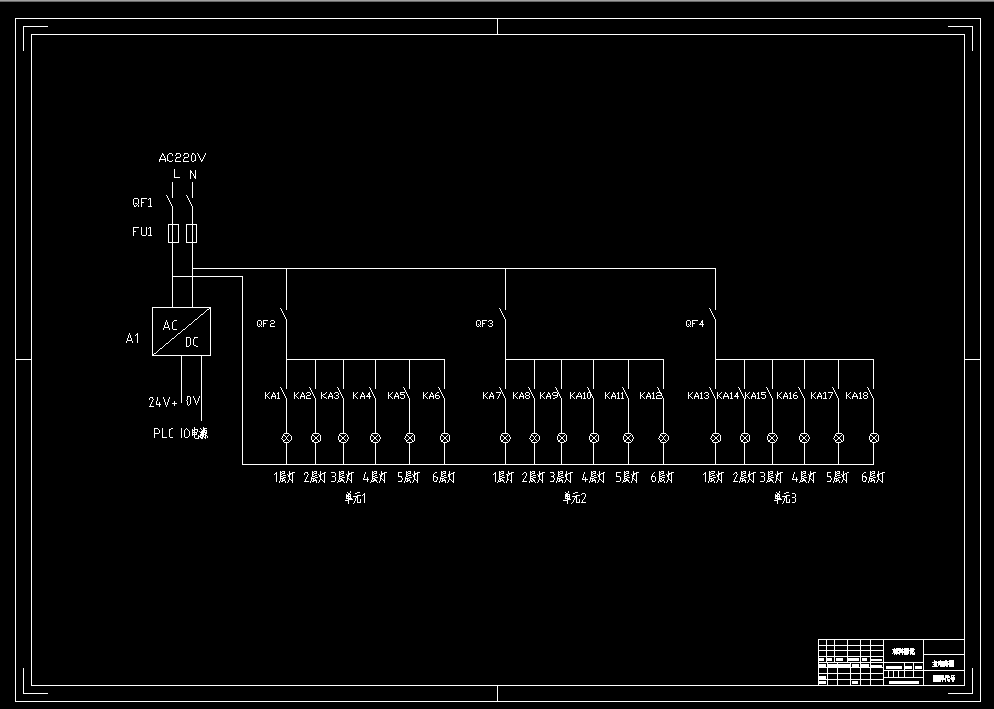

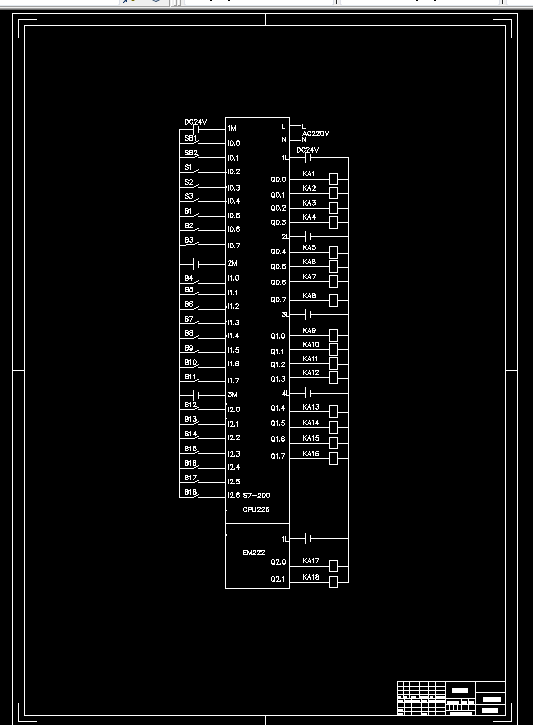

3.4 PLC输入和输出接线图 8

3.5  器件清单 10

4 软件设计 11

4.1 控制流程图 11

4.2 PLC内部设定地址 12

4.3 梯形图设计 14

4.3.1 主程序 14

4.3.2 单元1灯控制子程序SBR0 17

4.3.3 单元2灯控制子程序SBR1 23

4.3.4 单元3灯控制子程序SBR2 30

4.3.5 参数设定子程序SBR3 37

4.3.6 不同季节时间设定子程序SBR4 41

4.4 语句表程序 44

4.4.1 主程序OB1 44

4.4.2 单元1灯控制子程序SBR0 46

4.4.3 单元2灯控制子程序SBR1 51

4.4.4 单元3灯控制子程序SBR2 56

4.4.5 参数设定子程序SBR3 60

4.4.6 不同季节时间程序SBR4 63

5 组态设计 66

5.1 通讯定义 66

5.2 数据词典 67

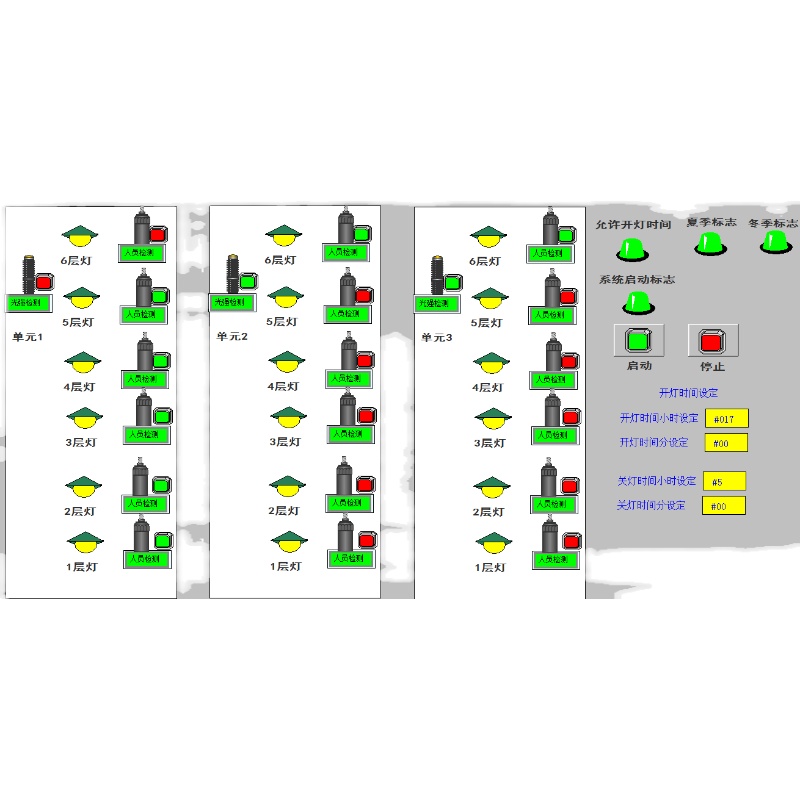

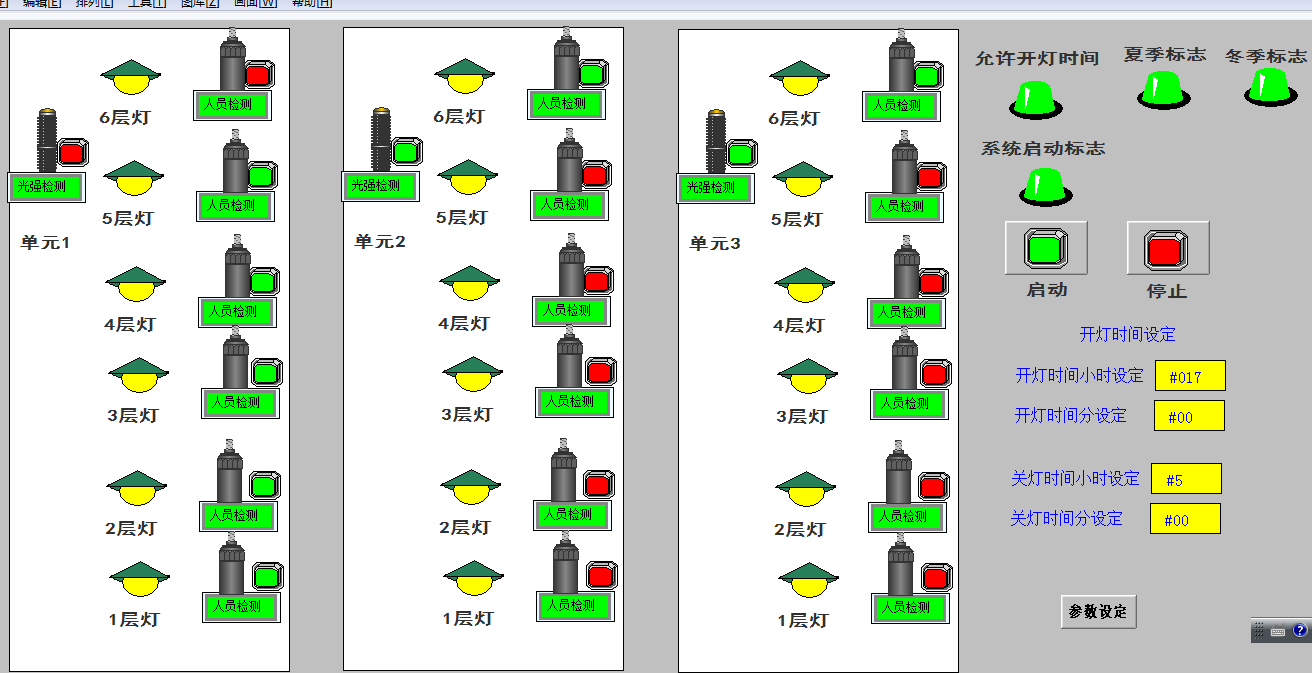

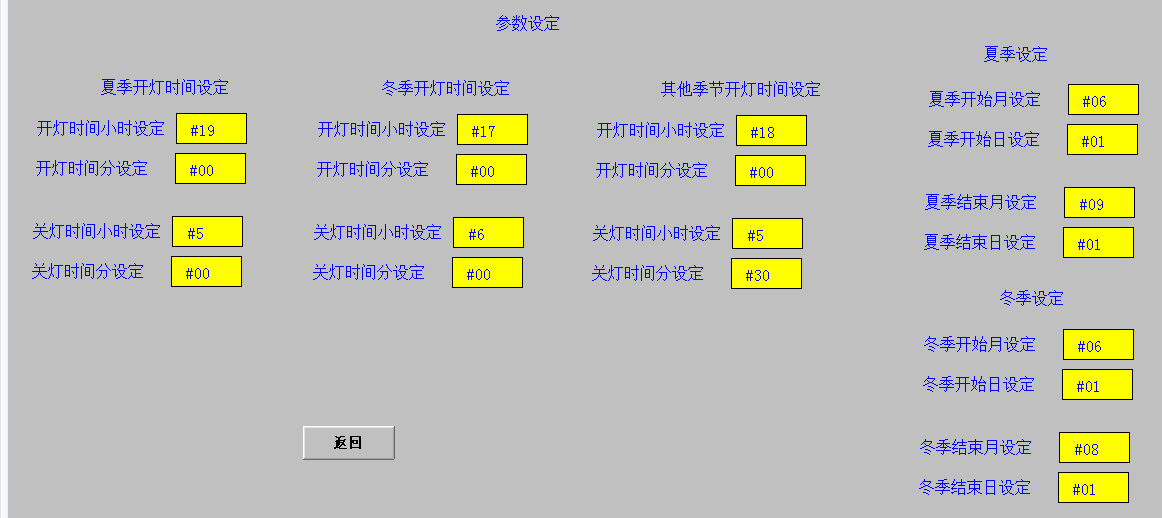

5.3 组态画面 67

6 调试和仿真测试 69

6.1 调试 69

6.2 仿真测试 69

总 结 74

参考文献 75

附 录 76

致 谢 77
