DY1566-组态王16种货物组态的自动售货机设计 下载积分：150　资料编号： DY1566

作品包括:

Word版说明书1份

组态王画面，带脚本一份

目录

摘    要    2

ABSTRACT    3

目录    4

第1章 前 言    5

1.1 课题研究意义    5

1.2 课题研究现状    5

1.3 课题设计的内容    6

第2章  总体设计    7

2.1 设计要求    7

2.2 方案设计    7

第3章 组态设计    9

3.1 新建组态项目    9

3.2 数据词典    9

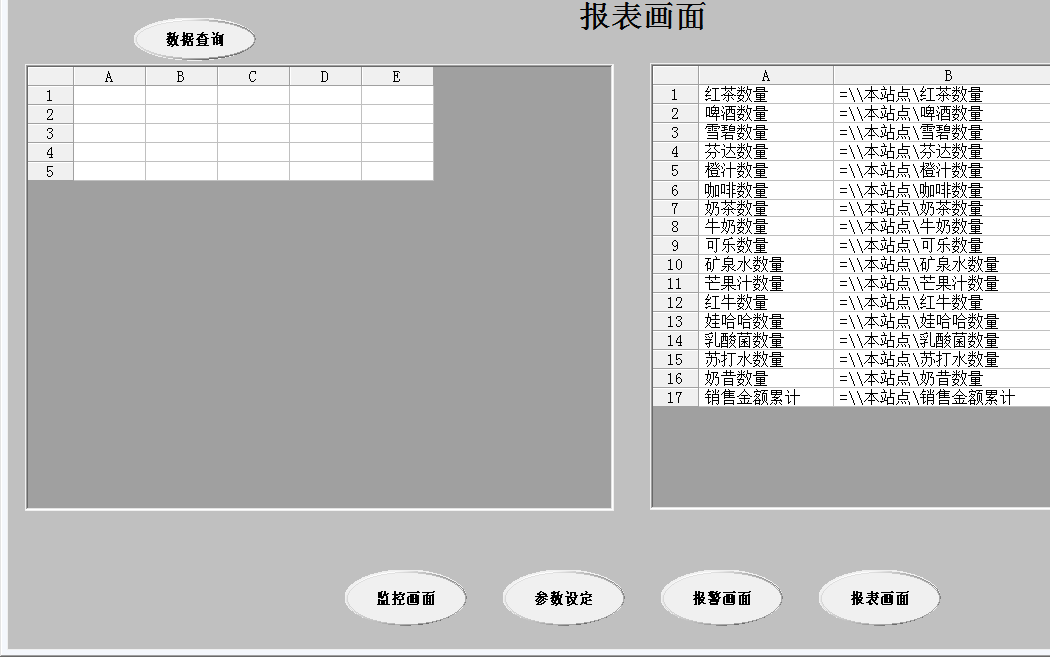

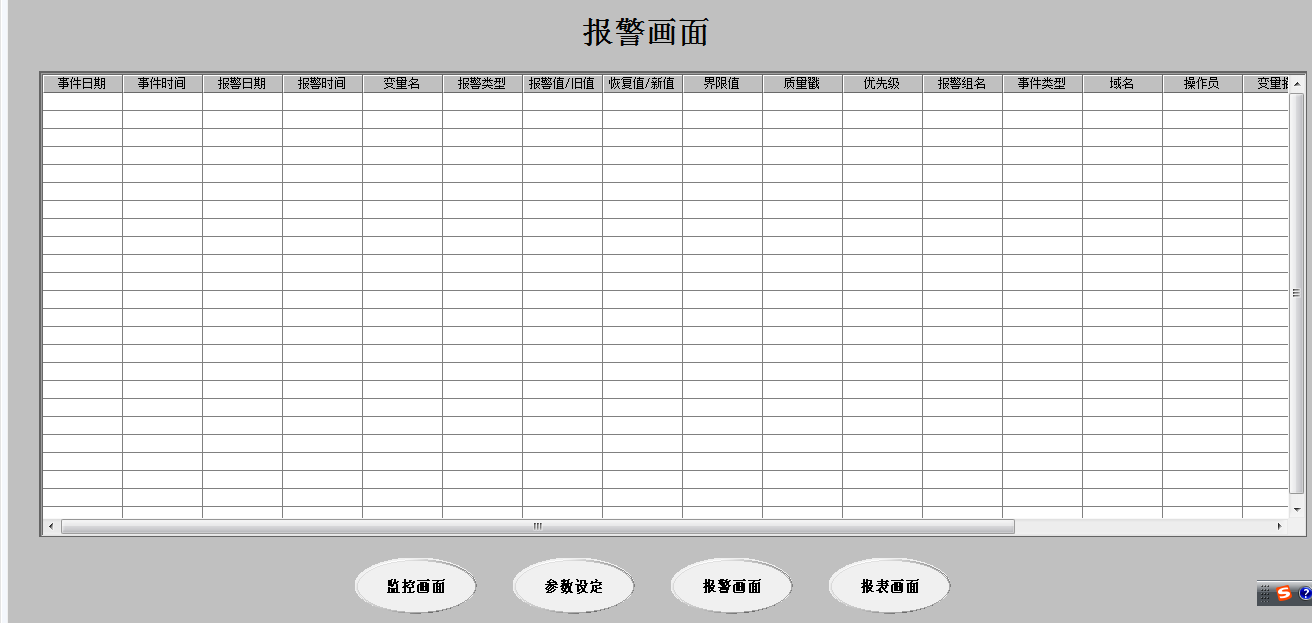

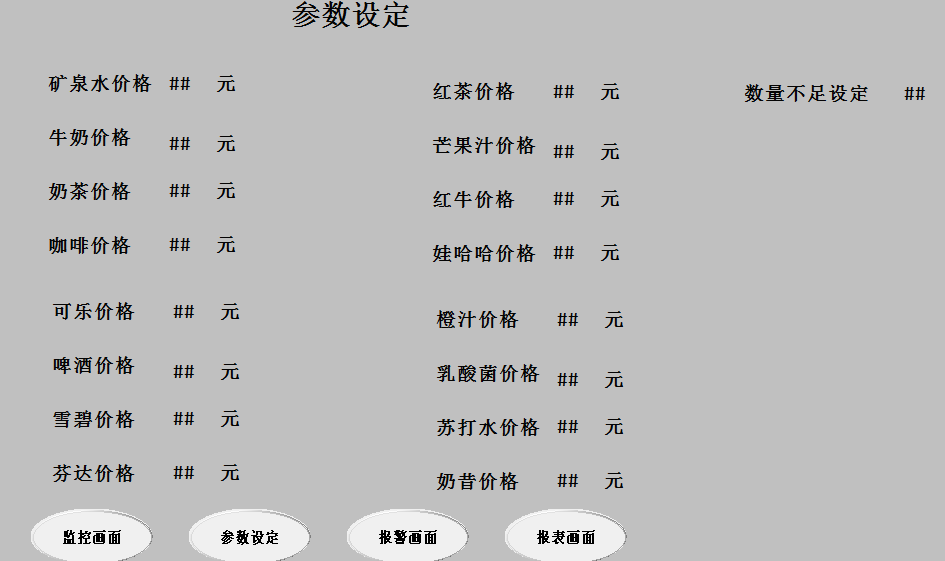

3.3 组态画面    13

3.4 组态动画    14

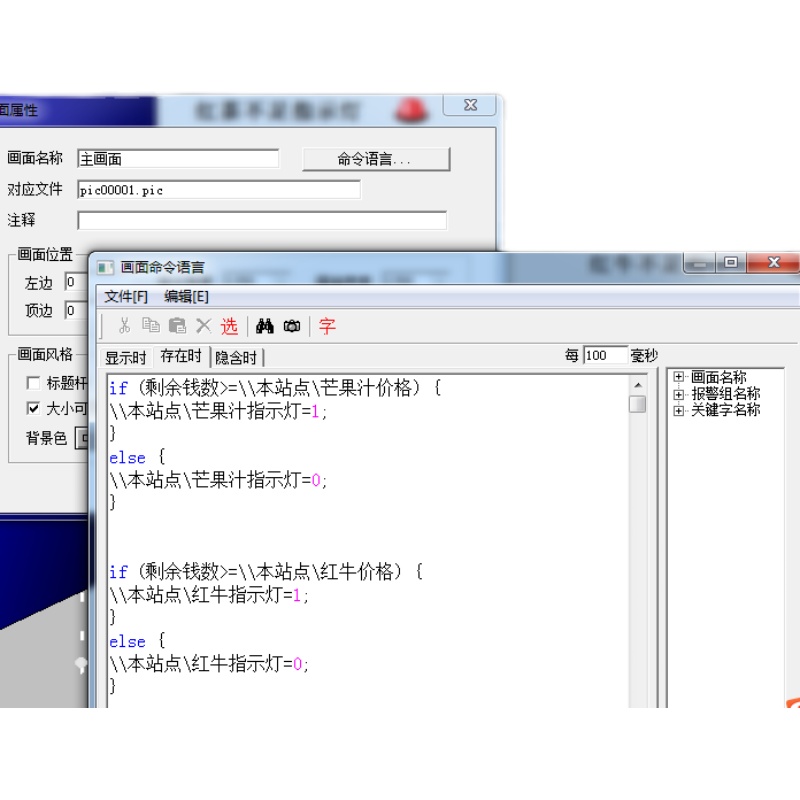

3.5 编写命令    16

第4章 仿真验证    34

结束语    40

参考文献    41

致  谢    42

使用组态王组态软件进行自动售货机控制系统设计，共进行4行4列16种货物售卖，能进行价格设定，进行货物显示，显示价格，进行1元、5元和10元投币，进行真假币检测，进行投币显示，应付显示和找零显示，进行取物，退币，结算等。

(2) 拟解决的主要问题

1、了解自动售货机的组成、工作原理，熟悉组态王设计；

2、明确自动售货机的动作流程和控制要求；

3、定义组态王组态变量；

4、设计组态画面，进行变量连接和动画组态；

5、编写命令语言；

6、进行组态仿真。

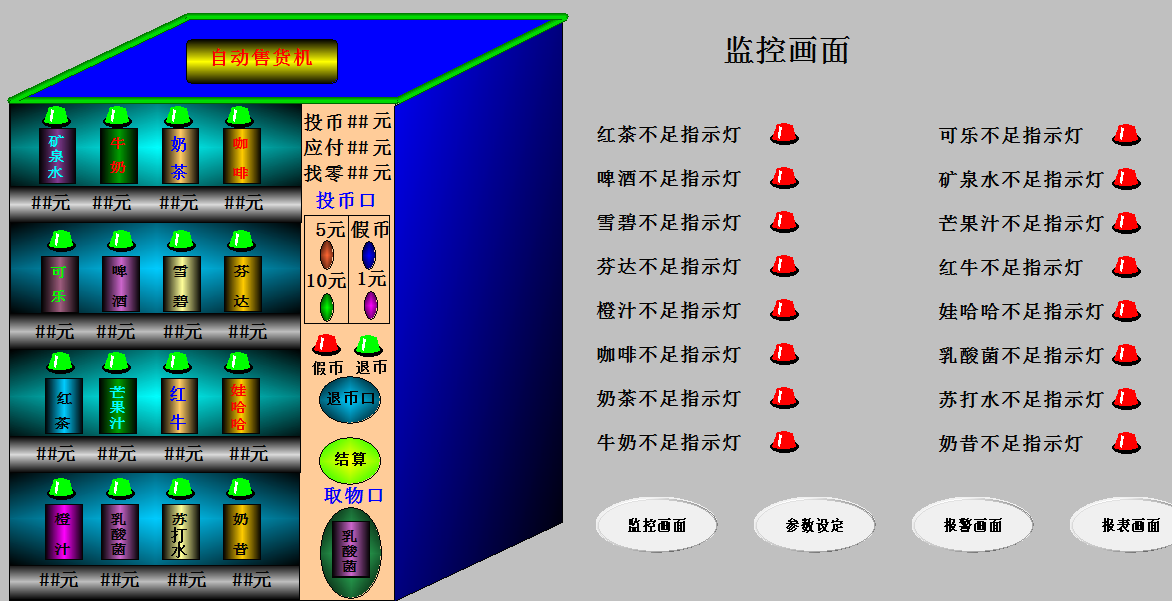

    控制系统示意图如图2-1所示，共4x4=16种商品自动售卖，每种商品上有可以购买指示灯，红灯表示不能购买，绿灯表示投币够可以购买，显示各商品价格，各商品上编写命令，点各商品当投币够，可以进行购买，购买后出现在取物口。有1元，5元和10元投币，有假币投币测试。顶部显示投币，应付和找零。

有假币指示灯和退币指示灯，投入假币进行报警，假币指示灯点亮，自动执行退币。

    购买时，先进行投币，顶部显示当前投币输入，应付数和找零数，投币够，相应的商品指示灯点亮，鼠标点击相应的商品，相应的商品出现在取物口，同时应付和找零数自动变化，各商品指示灯根据当前剩余币值进行点亮。选择完商品，点结算按钮，进行结算，选择购买的相应商品指示灯闪烁，表示正进行相应商品出货。出货完成，进行找零，找零指示灯点亮，表示执行找零，找零完成系统清零，循环执行
