DY1563-基于三菱FX2N PLC和组态王完成游泳池水处理的设计 下载积分：150　资料编号： DY1563

作品包括:

Word版说明书1份

三菱PLC程序

组态王画面一份

电气CAD图纸一份

目  录    5

第1章  绪 论    6

第2章  总体设计    7

第3章  硬件设计    9

3.1 PLC型号的选择和确定    9

3.2 主电路设计    9

3.3 控制电路图    11

3.4 PLC输入和输出地址分配表    13

3.5 PLC接线图    14

第4章  程序设计    16

4.1   PLC 内部使用地址分配    16

4.2 PLC梯形图    19

4.3 PLC语句表程序    41

第5章   组态设计    61

5.1通信建立    61

5.2 组态王数据词典    62

5.3  建立画面    62

5.4  命令语言    66

第6章  调试和仿真测试    72

6.1调试    72

6.2 PLC仿真测试    72

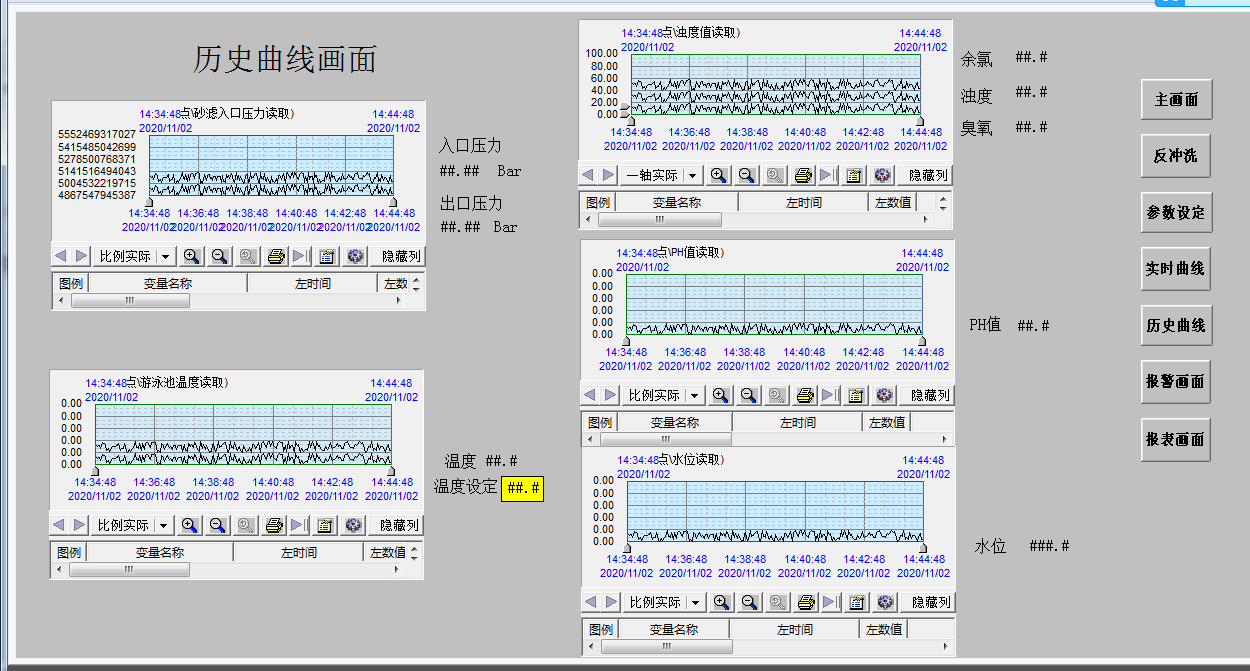

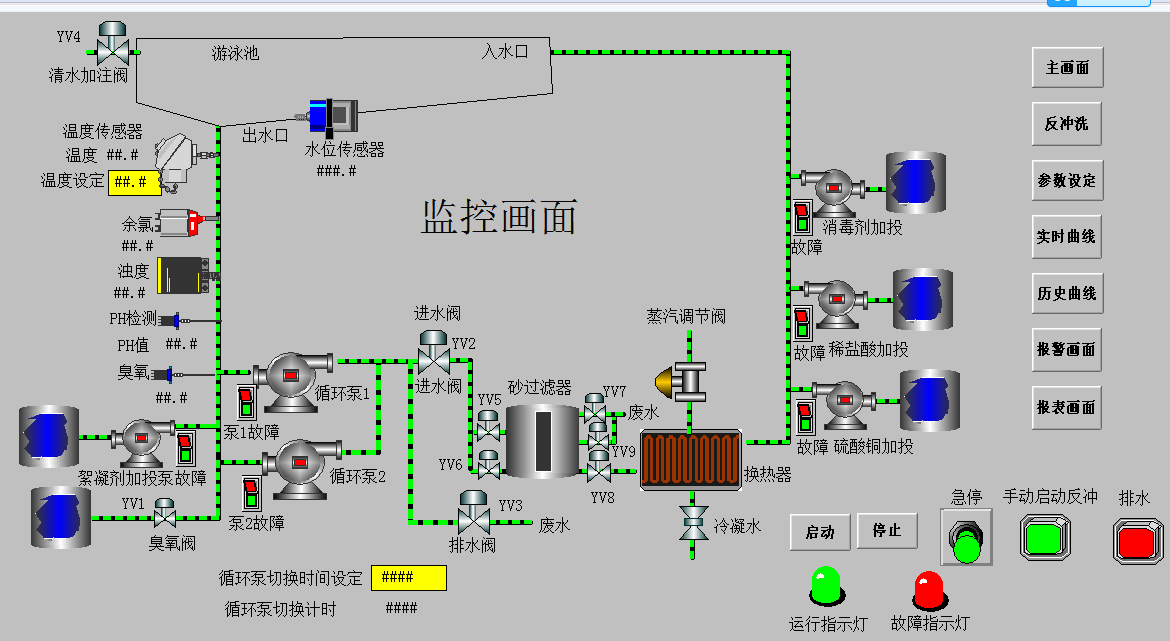

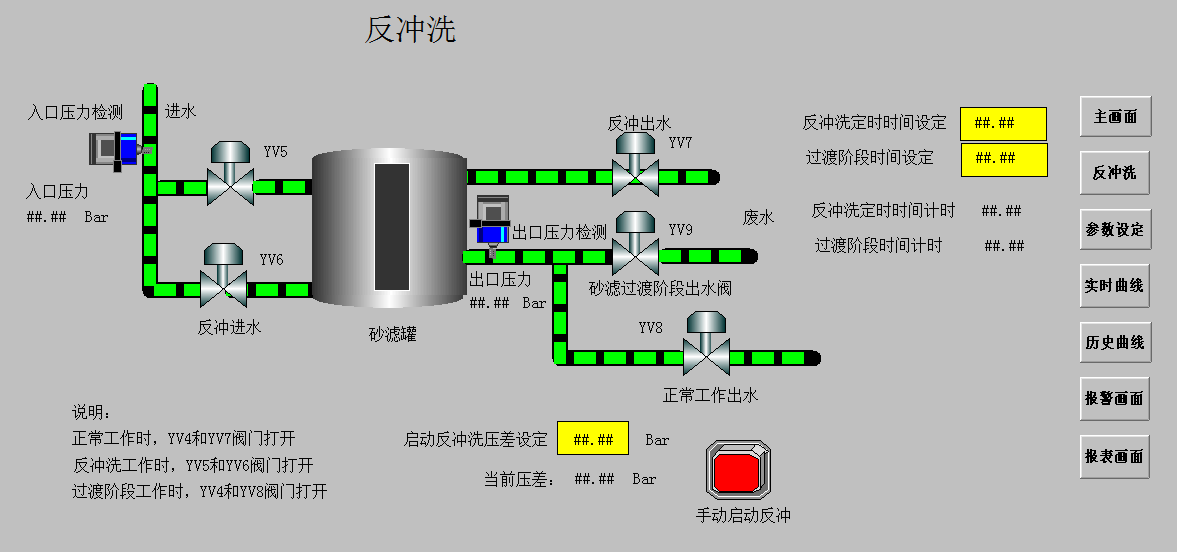

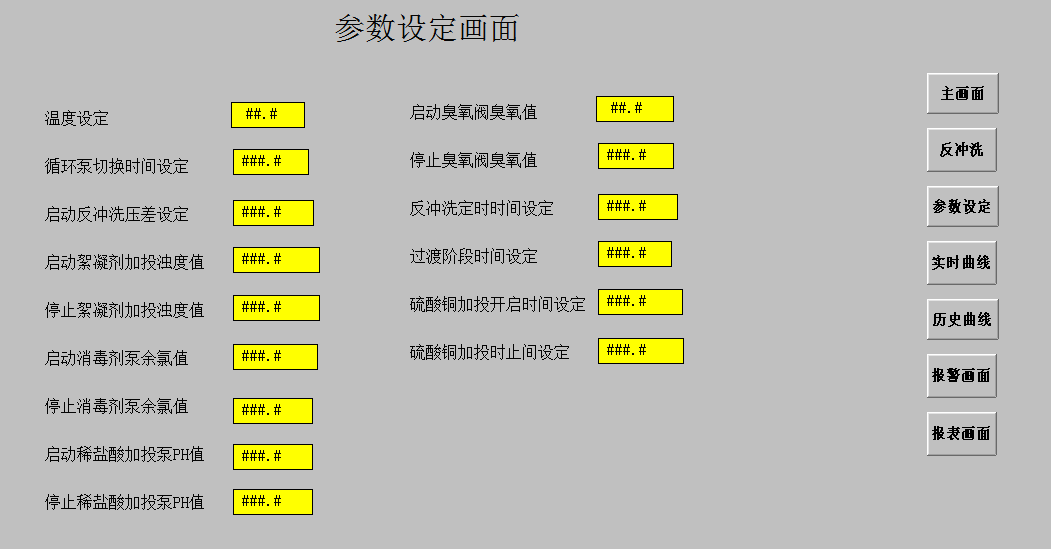

6.3 组态王仿真测试    78

结束语    83

参考文献    84

致 谢    85

附  录    86

附录1总电路图    86
