DY192-三菱PLC程序MCGS组态画面基于PLC的四路抢答器控制系统设计 下载积分：150 资料编号： DY192
2.填写金额：150
3.添加备注，填写资料编号：
会有专人在15分钟内把资料发到您邮箱
备注：如果付款忘记填写资料编号，则发邮件时附带您的交易明细截图即可。
请耐心等待，如超过30分钟还没收到，请联系客服QQ：2363701252
作品描述
作品包括:
Word版说明书1份
三菱PLC程序

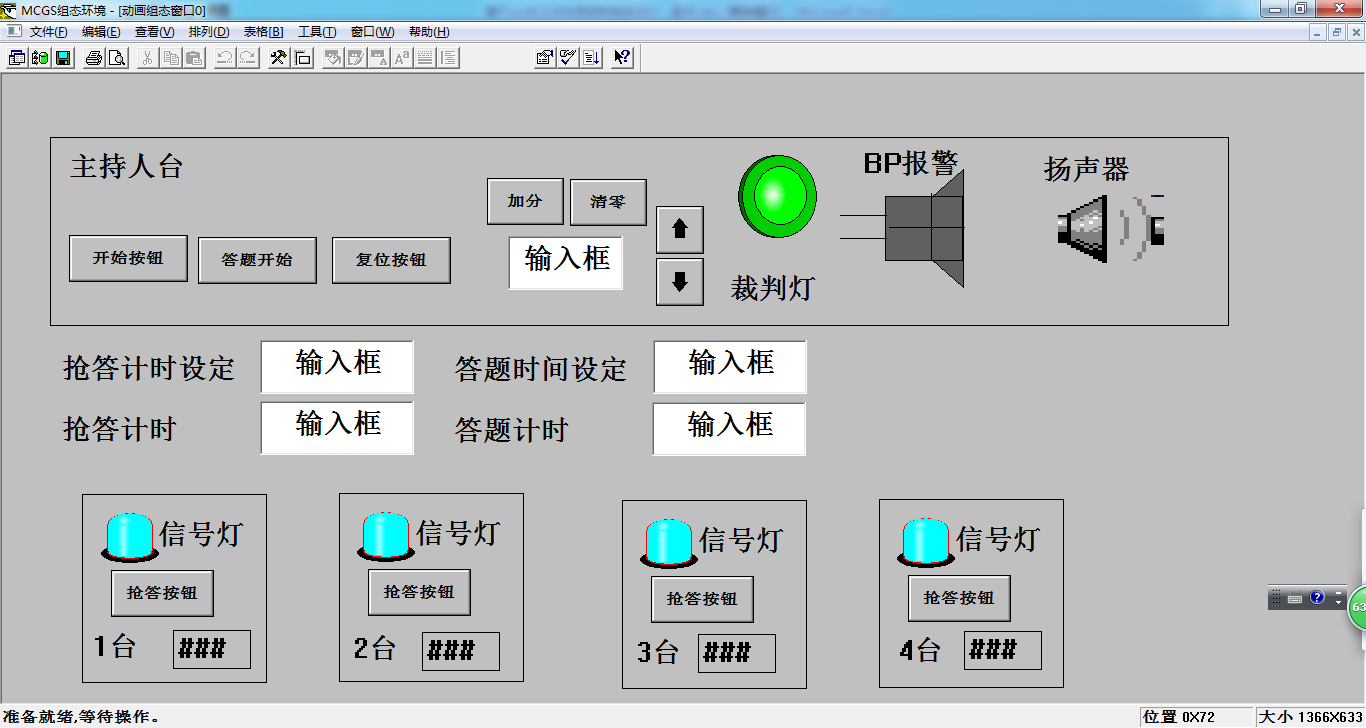

MCGS6.2组态画面一份
电气CAD图纸一份
本智能抢答器适合四组进行抢答，设置了三个按钮，用于主持人控制开始抢答，复位，答题计时开始。另外有四个抢答按钮，安装在四个比赛台上，每组一个抢答按钮，用于每组抢答。使用2个数码管进行显示，一个显示组别，一个显示倒计时。主持人按下抢答开始按钮，15S内有效，抢先按下抢答按钮的组，则组别数码管显示相应的抢答组，进行抢答成功声音提醒，以示比赛者得到一次答题机会。当15S后无人按下抢答按钮，红色指示灯点亮，并伴随铃声，表示比赛者放弃本次答题。若抢答者在未按抢答开始按钮前，提前按抢答按钮，则视为违规，红灯亮并伴有报警声音,以示违规抢答。当抢答成功，主持人按下答题开始按钮，开始答题倒计时，如果比赛者在回答问题时超出设定时限，则红色指示灯亮，并伴有报警声音提示，比赛者停止回答问题。主持人按下复位按钮，进行复位
摘 要 2
ABSTRACT 3
第一章 绪 论 5
第2章 总体设计 6
2.1 设计要求 6
2.2方案设计 6
第3章 硬件设计 8
3.1 器件选择 8
3.1.1 PLC选择 8
3.1.2 数码管选择 8
3.2 电源电路设计 8
3.3 PLC输入和输出分配表 8
3.4 PLC输入和输出接线图 9
第4章 软件设计 11
4.1 内部使用地址 11
4.2 梯形图程序 11
4.3语句表程序 18
第5章 组态设计 25
5.1通讯设定 25
5.2 定义变量 26
5.3 组态画面 27
第6章 调试和仿真测试 32
6.1 程序仿真测试 32
6.2 MCGS运行 34
第六章 结束语 38
参考文献 39
致 谢 40
附录 41
附录1 梯形图程序 41
