DY196-S7-200PLC程序MCGS组态画面基于PLC的煤矿排水系统控制 下载积分：150　资料编号： DY196

作品包括:

Word版说明书1份

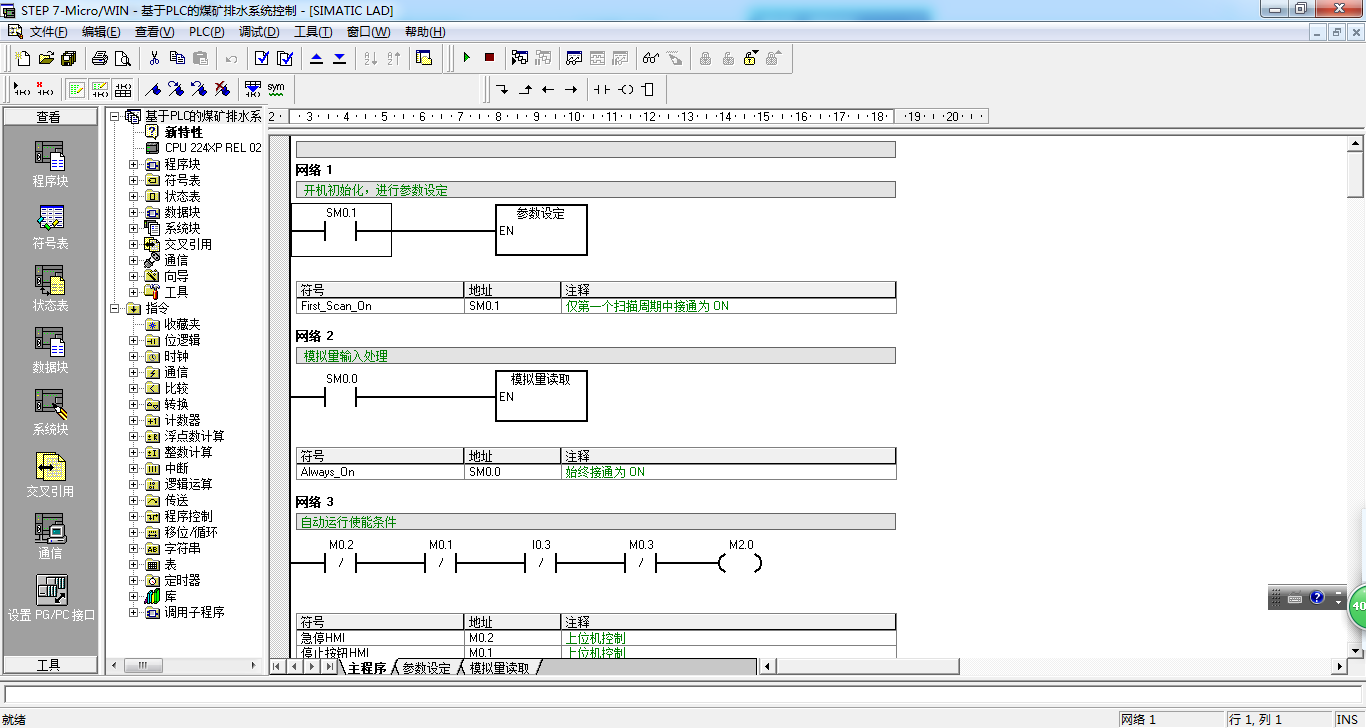

S7-200 PLC程序

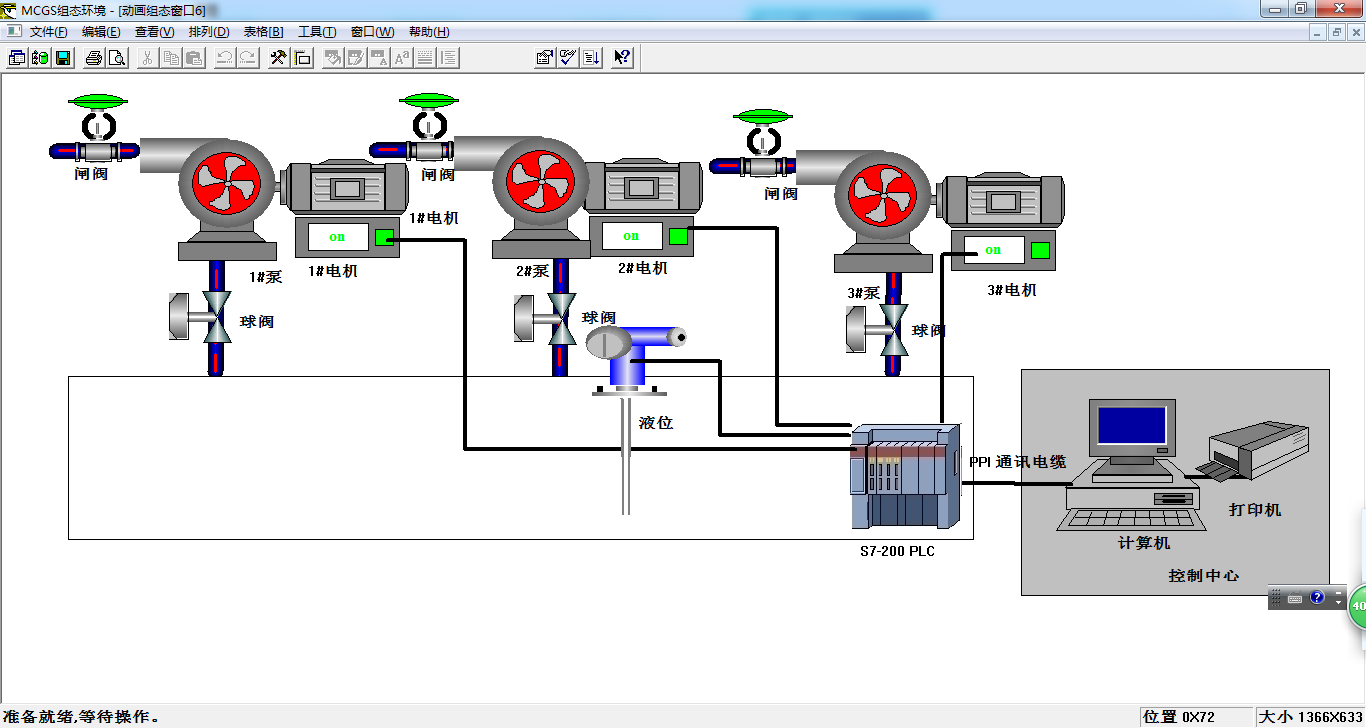

MCGS6.2组态画面一份

电气CAD图纸一份

共有3台水泵进行矿井排水，分别为1号水泵，2号水泵，3号水泵。其中1号，2号水泵是工作水泵，3号水泵是备用水泵。

通过超声波液位传感器检测水位，根据水位情况控制1号水泵，2号水泵运行。水位低时，不启动水泵运行。水位低于高水位，高于中水位，启动1号水泵运行。水位高于设定高水位，启动1号水泵和2号水泵。水泵3是备用水泵，当1号或者2号水泵故障时，当需要启动1号或者2号水泵时，自动启动3号水泵。

摘    要    3

第1章  绪 论    4

1.1 设计目标    4

1.2 设计任务    4

1.3 实施步骤和方法    4

第2章  总体设计    5

2.1 控制分析    5

2.2 方案设计    5

第3章 硬件设计    7

3.1 PLC型号的选择和确定    7

3.2主电路设计    7

3.3 控制电路图    8

3.4 I/O地址分配    10

3.5 PLC接线图    11

第4章 软件设计    13

4.1 内部使用地址    13

4.2 控制流程图    13

4.3 PLC梯形图程序    15

4.4 语句表程序    25

第5章 组态设计    32

5.1 通讯定义    32

5.2 变量连接    33

5.3 组态画面    35

第6章 系统测试和仿真    38

结  论    45

参考文献    46

附 录    47

附录1 梯形图    47
