DY297-S7-200PLC程序组态王基于plc的园林自动化的设计灌溉控制节水灌溉 下载积分：150　资料编号： DY297

作品包括:

Word版说明书1份

S7-200 PLC程序

组态王6.53组态画面一份

电气CAD图纸一份

IO分配

某一园林共有3个灌溉区域，分别为灌溉1#区，灌溉2#区，灌溉3#区，分别使用不同湿度传感器检测湿度，用于各区域控制湿度，进行灌溉，使用相应的灌溉阀进行灌溉。这3个灌溉区使用共同的1台水泵进行灌溉，当3个灌溉区任何一个灌溉区需要灌溉，打开相应区域的灌溉阀，自动启动水泵，当3个区域都没有执行灌溉时，自动停止水泵运行。

灌溉水泵电动机采用星形启动/三角形运行方式进行启动和运行

摘要    1

Abstract    2

第一章  绪  论    3

1.1 园林自动化国内外现状    3

1.2 园林自动化研究目的与意义    3

1.3 课题来源    4

1.4 研究思路和技术方法    4

第二章  总体设计    5

2.1 控制要求    5

2.2 控制方案    6

第三章  硬件设计    9

3.1 PLC选择    9

3.2 主电路设计    9

3.3 控制电路设计    10

3.4地址分配    12

3.5 I/O接线图    13

第四章  软件设计    1

4.1 系统流程图    1

4.2 PLC内部使用地址    3

4.3 梯形图程序    4

4.4语句表程序    28

第五章 组态设计    43

5.1 通信设定    43

5.2 添加设备驱动    43

5.3数据词典    44

5.4组态画面    45

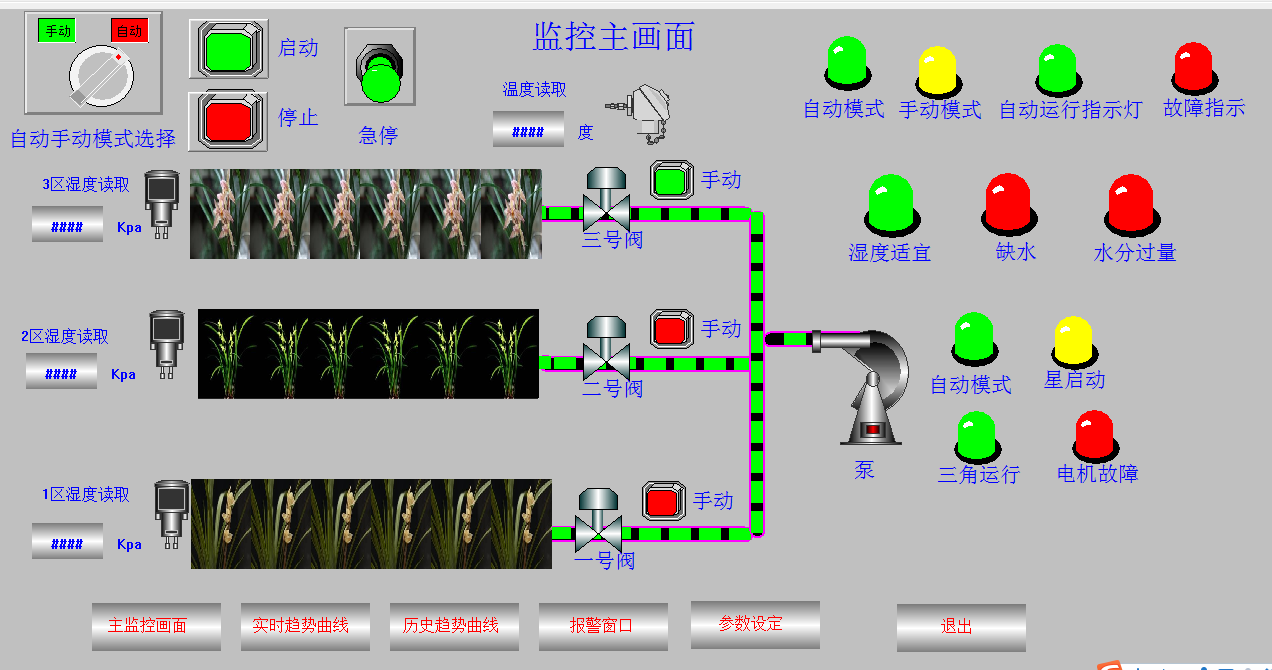

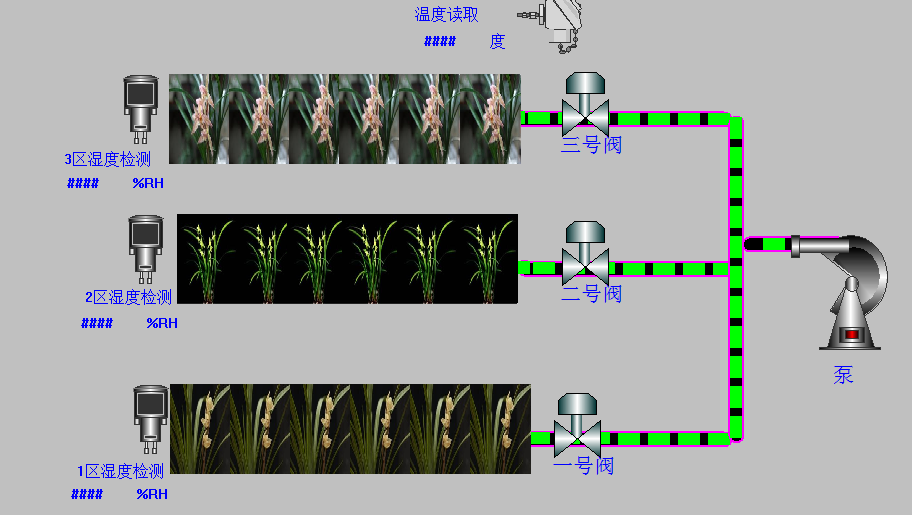

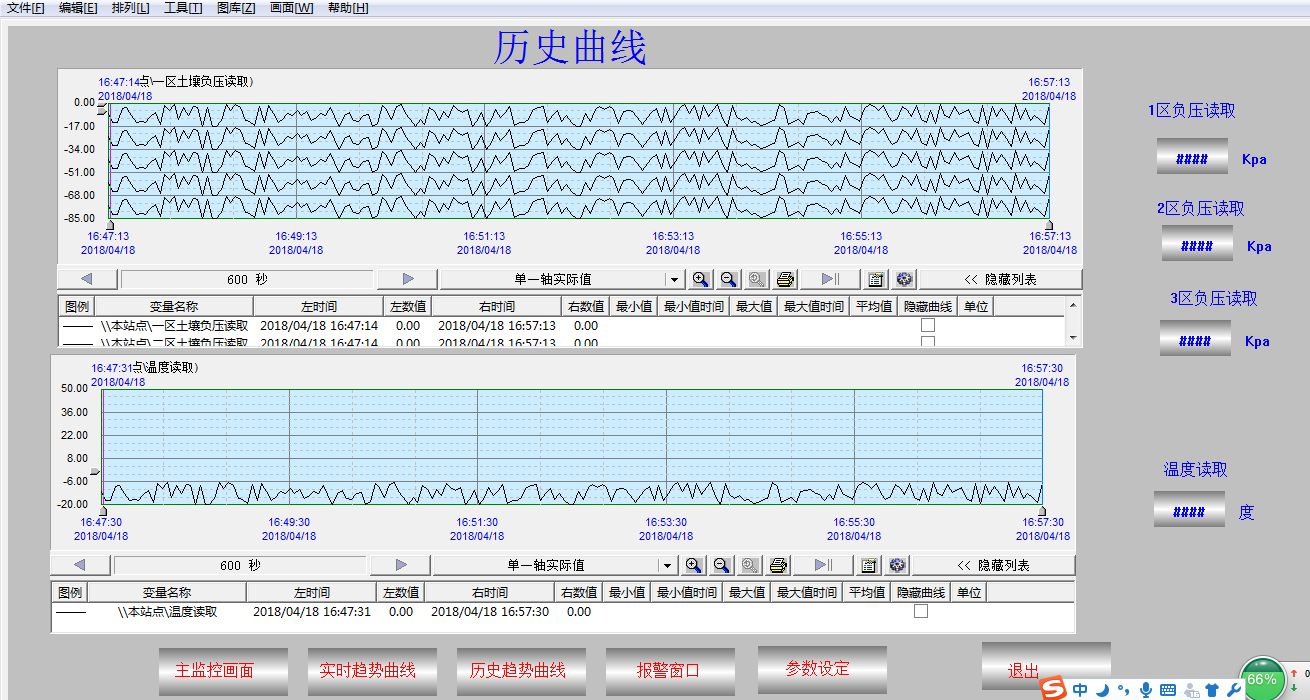

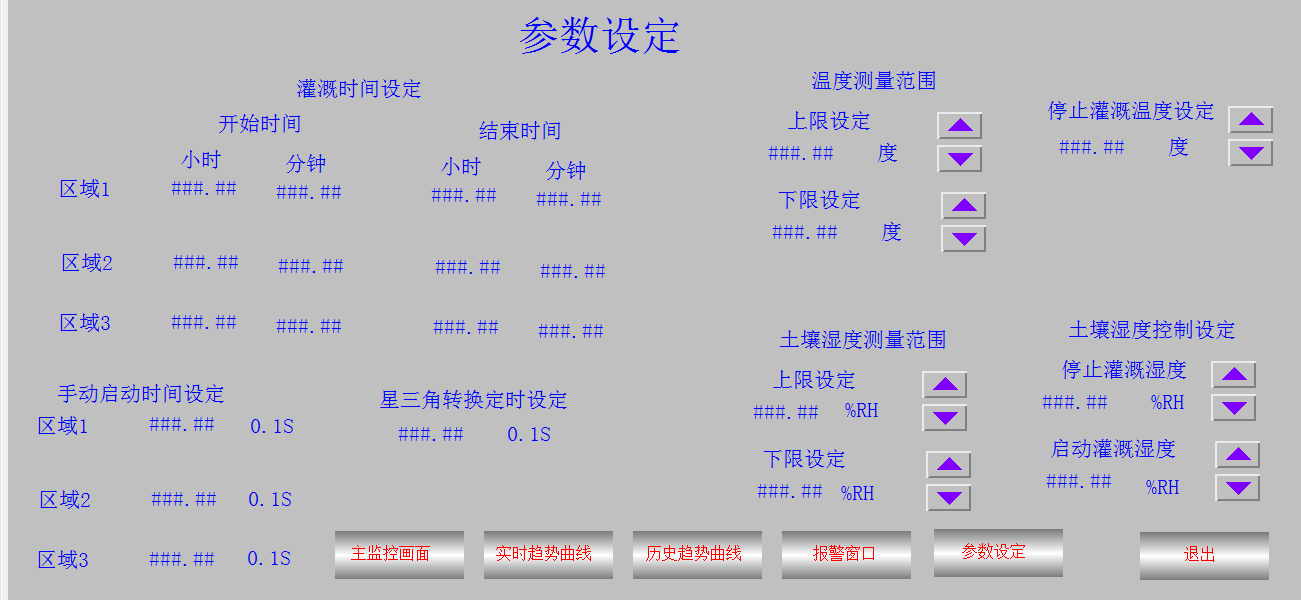

5.5运行    50

结  语    52

致谢    53

参考文献    54

附录    55

附录1 电气图纸    55

附录2 梯形图程序汇总    56
