DY179-S7-200 PLC程序MCGS组态画面基于PLC的交通灯系统设计 下载积分：150　资料编号： DY179

作品包括:

Word版说明书1份

S7-200 PLC程序

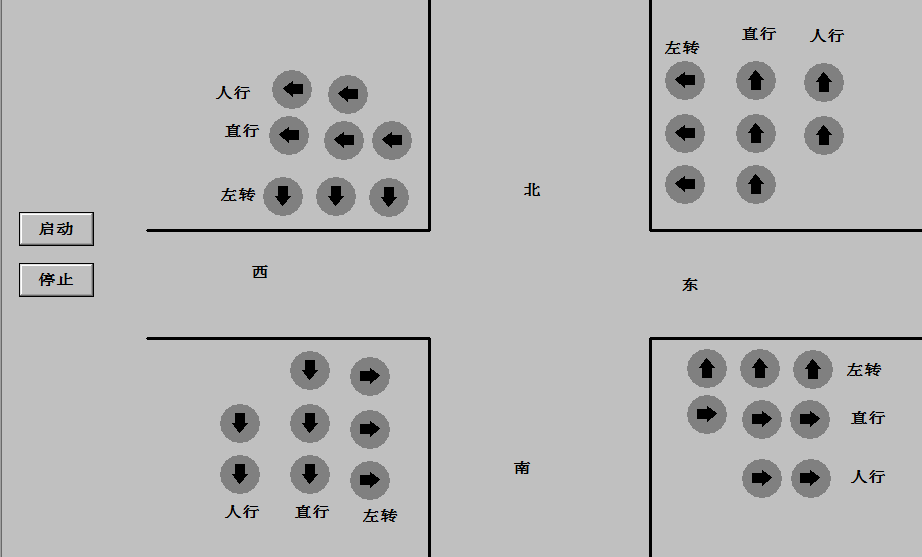

MCGS画面画面一份

电气CAD图纸一份

高峰：周期120S时间（7:00-8:15，16:30-19:00）

（1）、南北直行绿灯亮40S、南北左转红灯亮43S；东西直行红灯亮61S；东西左转红灯亮99S；

（2）、南北直行黄灯闪3S、然后红灯亮77S，同时南北左转绿灯亮15S；南北左转黄灯闪3S，然后南北左转红灯亮59S，同时东西直行绿灯亮35S；东西直行黄灯闪3S，东西直行红灯亮21S同时东西左转绿灯亮18S，东西左转黄灯闪3S，第1步开始循环。

平峰：周期60S时间（19:00-7:00，8:15-16:30）

（1）、南北直行绿灯亮20S、南北左转红灯亮23S；东西直行红灯亮36S；东西左转红灯亮49S；

（2）、南北直行黄灯闪3S、然后红灯亮37S，同时南北左转绿灯亮10S；南北左转黄灯闪3S，然后南北左转红灯亮24S，同时东西直行绿灯亮9S；东西直行黄灯闪3S，东西直行红灯亮12S同时东西左转绿灯亮9S，东西左转黄灯闪3S，第1步开始循环。

人行道红绿灯时间和主干道红绿灯时间相同

第1章  绪 论    3

第2章  总体设计    4

第2章  硬件设计    5

2.1 PLC选择    5

2.2 PLC的输入和输出分配    5

2.3 PLC输入和输出接线图    5

第3章  软件设计    7

3.1 控制程序流程图    7

3.3 控制程序时序图    8

3.3  PLC内部使用地址    9

3.4  梯形图程序    9

3.5  语句表程序    31

第4章 组态设计    43

4.1 通讯设定    43

4.2 数据词典定义    44

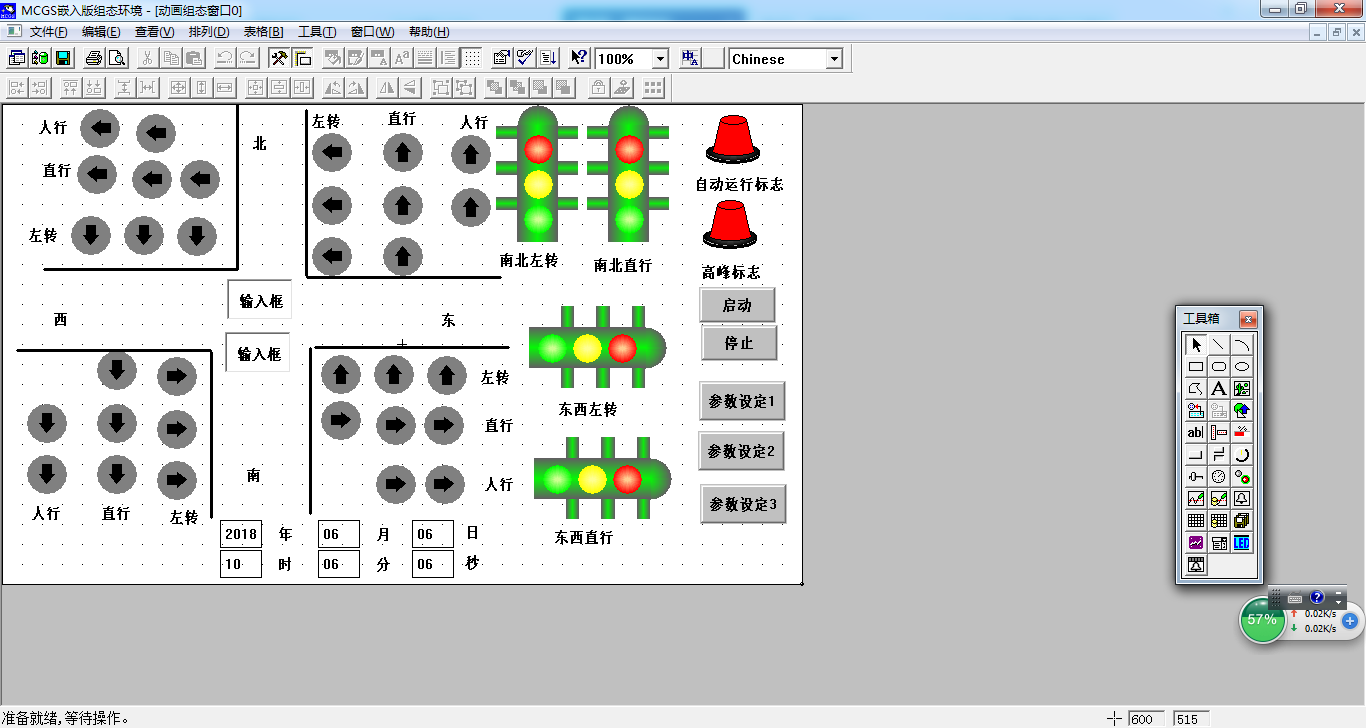

4.3 画面编辑    47

4.4 循环命令    48

第5章 测试    58

5.1 选择启动窗口    58

5.2 启动MCGS    58

5.3 运行画面    59

5.3.1 初始画面    59

5.3.2 启动系统    59

结束语    65

参考文献    66

附录    67

附录1  梯形图程序汇总    67
