DY145-S7-200 PLC程序MCGS组态画面 基于PLC的自动门控制系统设计 下载积分：150　资料编号： DY145

作品包括:

Word版说明书1份

S7-200 PLC程序

MCGS 6.2组态画面一份

电气CAD图纸一份

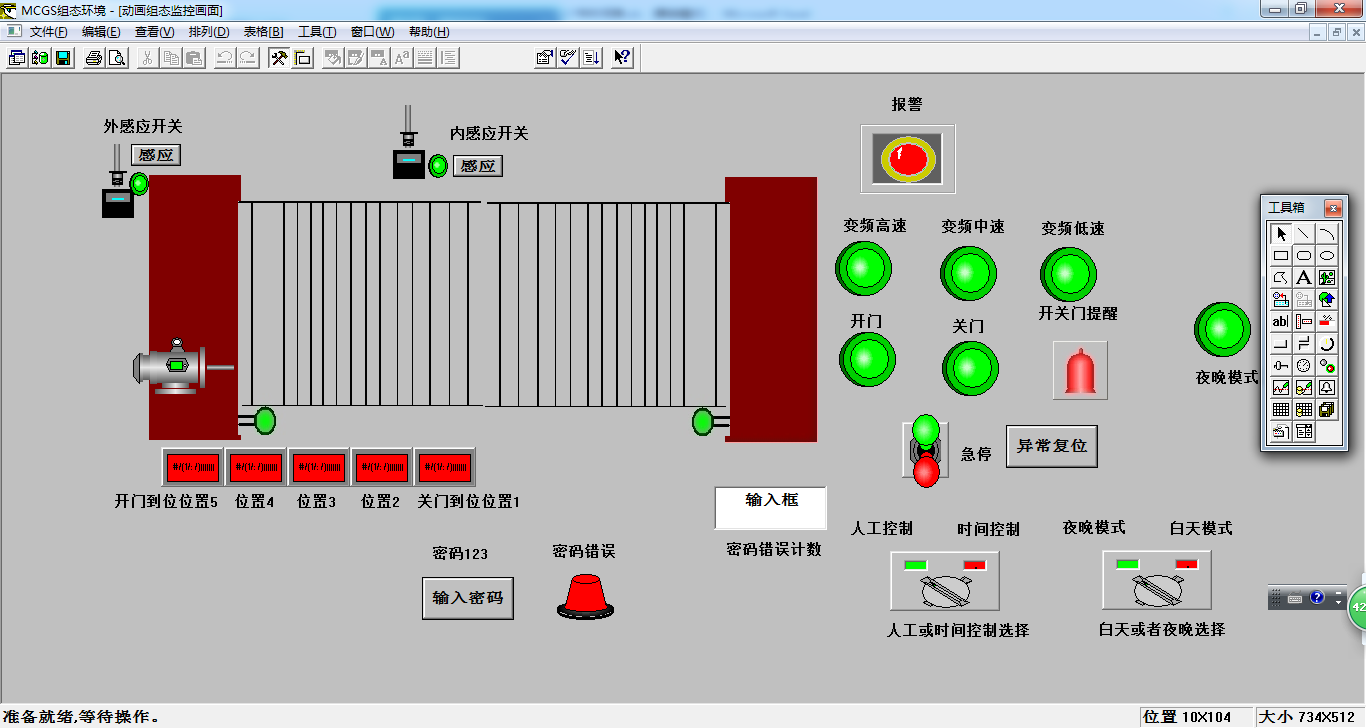

自动门控制系统示意图如图2-1所示，采用变频器驱动电机，然后电机驱动门机构正反转，驱动开门或者关门。检测到有人进入外感应开关和有人外出内感应开关动作，来控制自动开门。开关门有五个检测位置开关，从开门到位到关门到位，分别设定为关门到位位置1、开关门位置2、开关门位置3、开关门位置4和开门到位位置5。开门和或者关门都执行三段变频调速控制，开始执行高速，到位置转换成中速，到限位低速直到开门到位或者关门到位停止开门或者关门。开门和关门过程中，具有声音提醒，用于提醒过往人员注意开关门

1 绪论    5

2.1设计目标    5

2.2设计任务    5

2.3实施步骤和方法    5

2  系统分析与设计    7

2.1 控制分析    7

2.2 方案设计    7

3  硬件设计    9

3.1 PLC选择    9

3.2 主电路    9

3.3 PLC的输入和输出分配    10

3.4 PLC输入和输出接线图    11

4 软件设计    12

4.1  PLC内部使用地址    12

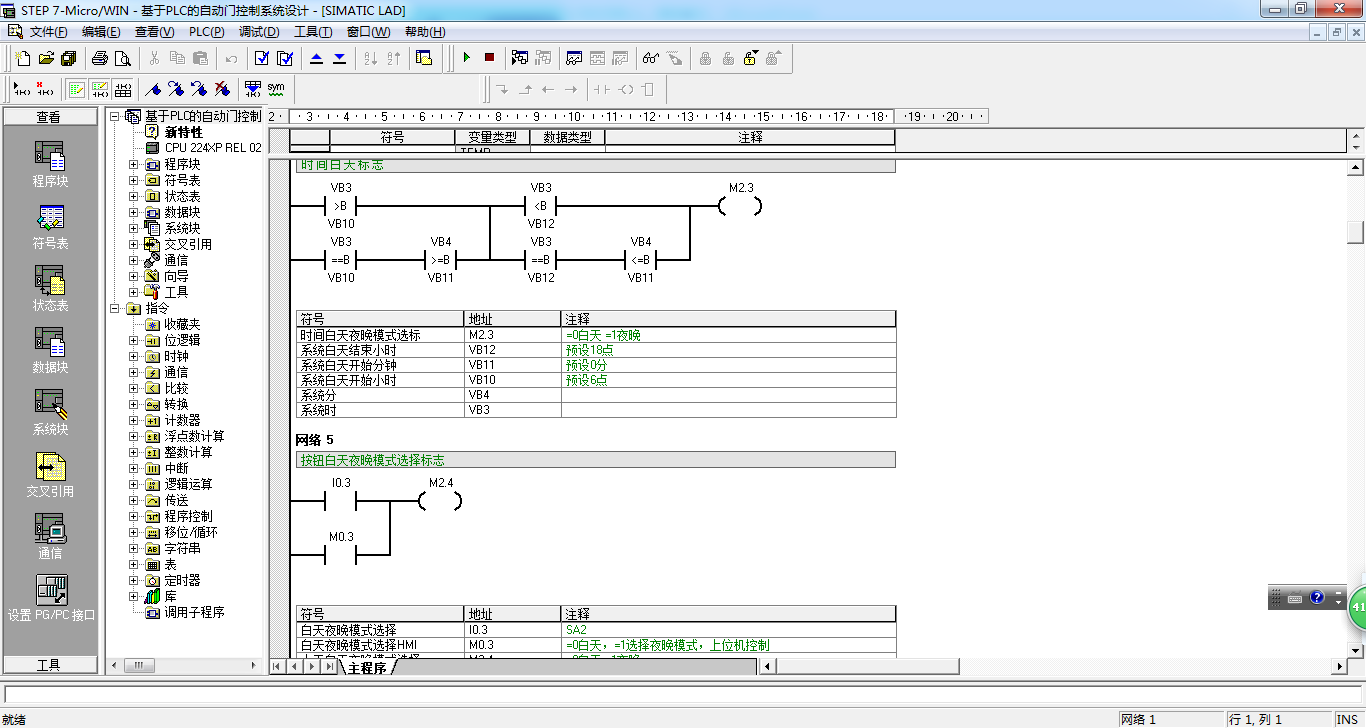

4.2  梯形图程序    13

4.3  语句表程序    23

5 组态设计    32

5.1 通讯定义    32

5.2 变量连接    33

5.3 组态画面    35

5.4 循环脚本    36

6 系统调试    46

6.1 硬件调试    46

6.2  PLC程序调试    46

6.3 组态联机调试    50

7 总结    56

参考文献    57

致谢    58

附  录    59

附录1梯形图程序    59
