DY160-MCG组态画面基于S7-200PLC的网吧中央空调变频节能控制系统设计 下载积分：150 资料编号： DY160
2.填写金额：150
3.添加备注，填写资料编号：
会有专人在15分钟内把资料发到您邮箱
备注：如果付款忘记填写资料编号，则发邮件时附带您的交易明细截图即可。
请耐心等待，如超过30分钟还没收到，请联系客服QQ：2363701252
作品描述
作品包括:
Word版说明书1份
S7-200 PLC程序
MCGS 6.2组态画面一份
电气CAD图纸一份
IO分配

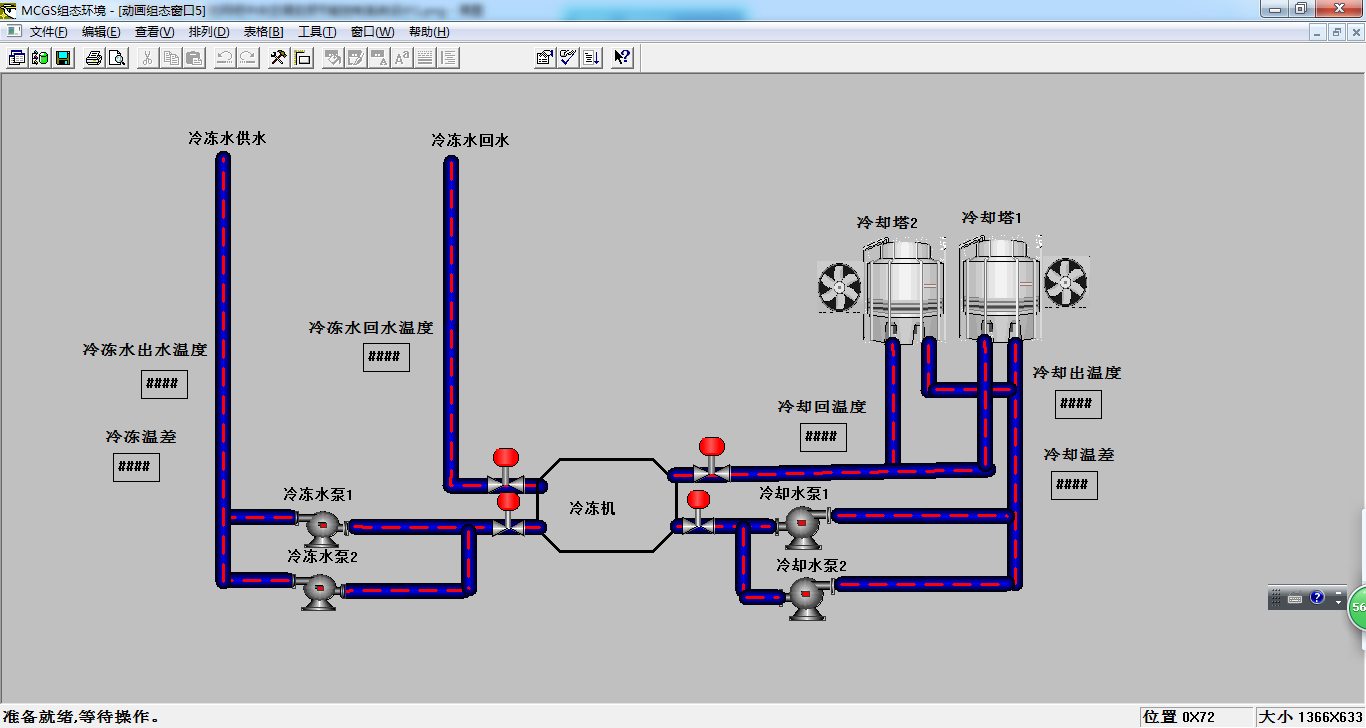

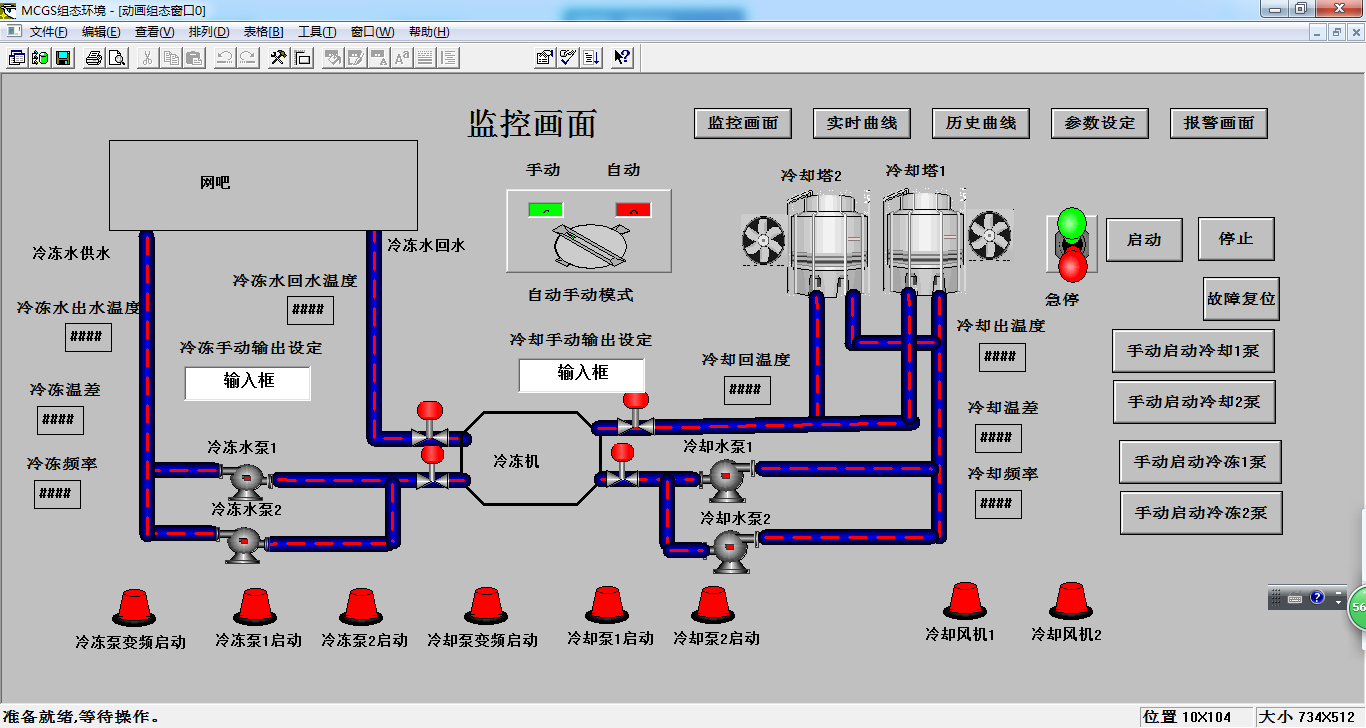

网吧中央空调变频节能控制系统示意图如图2-1所示，采用一台变频器驱动2台冷冻泵变频运行将冷冻水供网吧，然后变热的水返回冷冻机组，进行冷却。采用一台变频器驱动2台冷却水泵，供热水入冷却塔，经2台冷却塔冷却后返回，将冷冻水进行降温。采用传感器分别检测冷冻水出水和回水温度，检测冷却水出水和回水温度。计算冷冻水回水和出水温差，计算冷却水出水和回水温差。根据设定的冷冻水温差，比较计算温差，并且根据变频器输出，比较启动启动1台冷冻频率，启动2台冷冻频率，控制冷冻泵运行和运行台数。同样的，根据设定的冷却水温差，比较计算的冷却温差，并且根据冷却变频器输出，比较启动启动1台冷却频率，启动2台冷却频率，控制冷却泵运行、冷却风机运行和冷却泵运行、冷却风机运行台数。
1 绪论 5
2.1设计目标 5
2.2设计任务 5
2.3实施步骤和方法 5
2 系统分析与设计 7
2.1总体设计分析 7
2.2方案设计 7
3 硬件设计 10
3.1 PLC选择 10
3.2 主电路 10
3.3 控制电路 12
3.4 PLC的输入和输出分配 13
3.5 PLC输入和输出接线图 14
4 软件设计 17
4.1 控制系统流程图 17
4.2 PLC内部使用地址 19

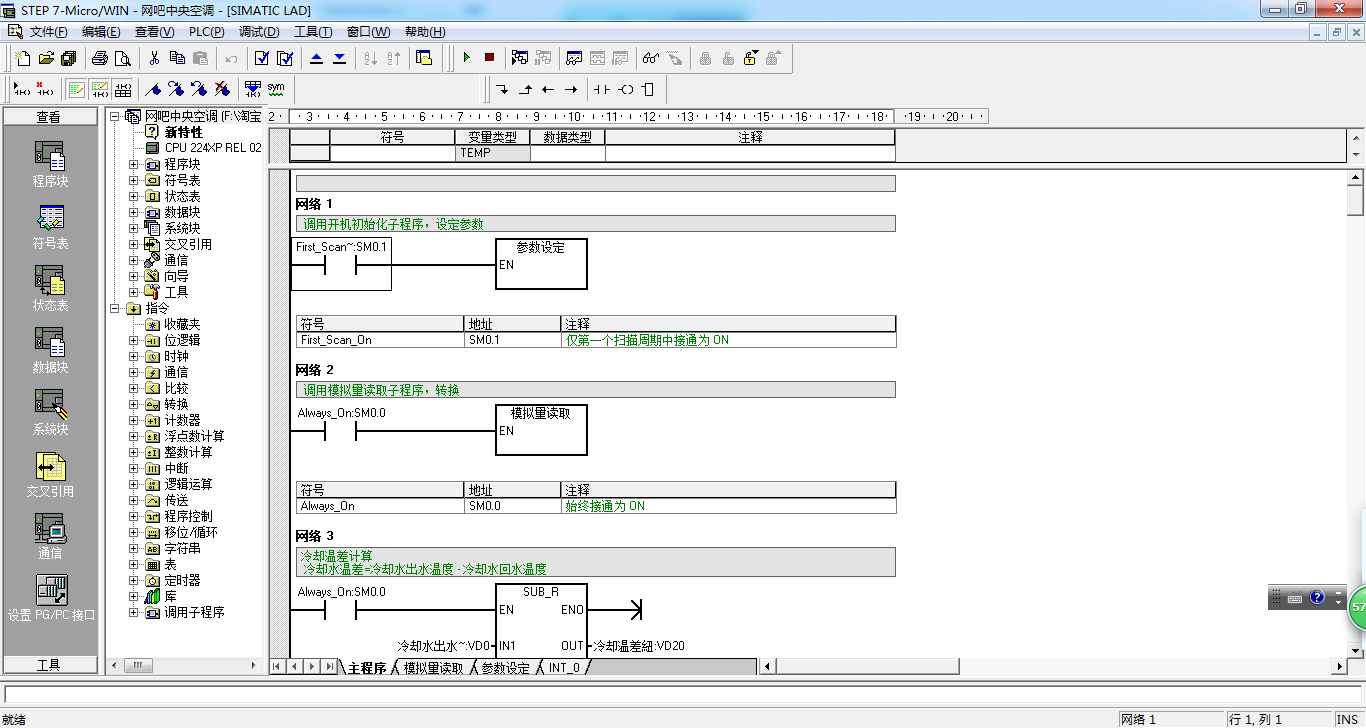

4.3 梯形图程序 21
4.3.1 主程序 21
4.3.2 模量读取子程序 31

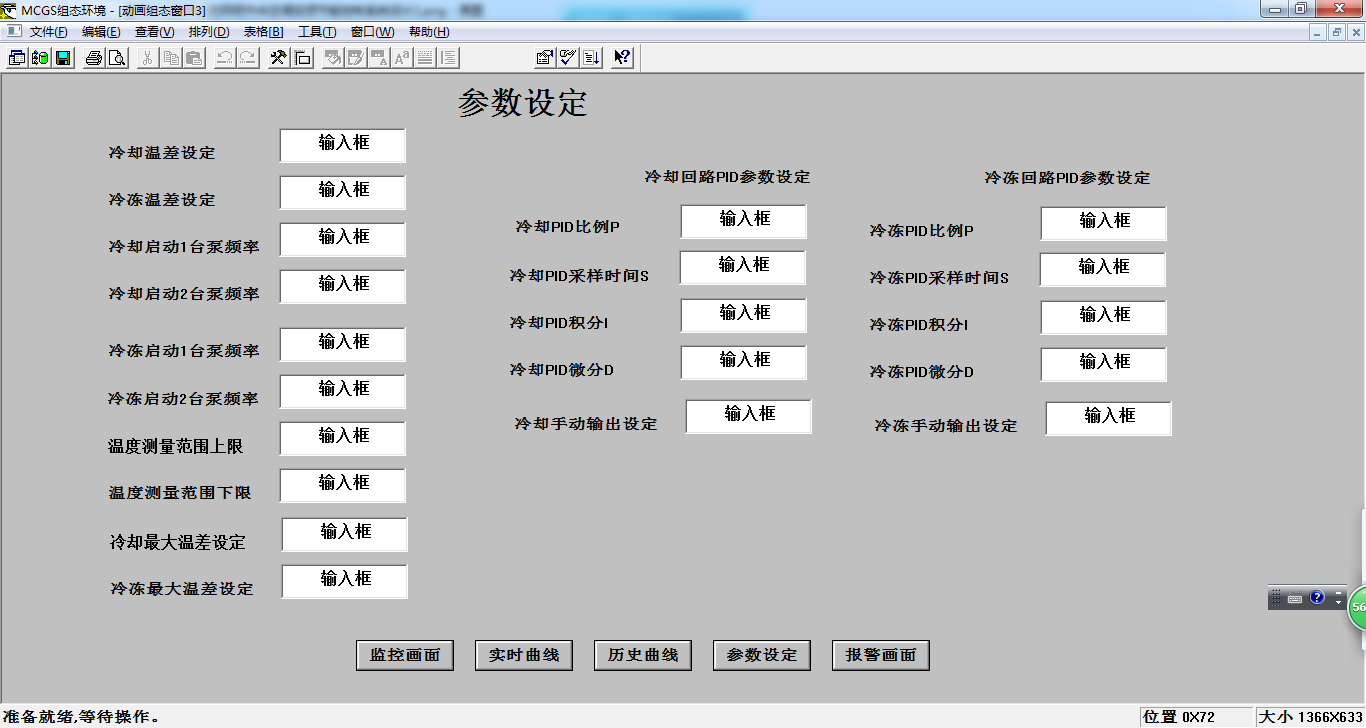

4.3.3 参数设定子程序 35
4.3.4中断处理子程序 40
4.4 语句表程序 47
5 组态设计 61
5.1 通讯定义 61
5.2 变量连接 62
5.3 组态画面 65
5.4 循环脚本 68
6 系统调试 69
6.1 硬件调试 69
6.2 PLC程序调试 69
6.3 组态联机调试 73
7 总结 76
参考文献 77
致谢 78
附 录 79
附录1电气图纸 79
