作品包括:
Word版说明书1份
S7-1200 PLC程序 V13博图 PLC程序
电气CAD图纸一份
IO分配
恒压供水为当前高层建筑物普遍的供水方式,建筑物设一个储水池,通过立式离心水泵将储水池的水供高层建筑使用,水泵母管出口压力要求恒定。
设计三台立式离心水泵,单台电机功率7.5KW,水泵母管出口设有压力检测,压力变送器量程:0-1.0MPa,输出电流4-20mA;变频一拖三,变频器的运行频率给定输入为4-20mA,对应频率为0-50Hz。储水池设有液位开关,防止水泵干抽。
主管道上设有压力开关,防止PID失效时管道压力过大。
系统的控制要求
1、系统结构
A、控制系统由触摸屏、PLC及低压电气柜组成;
B、系统具有自动操作和手动操作功能(即直接工频启动);
C、当管道压力过大或储水池液位过低,系统停止运行;
D、泵运行、故障、液位超限、压力超限等用指示灯显示。
2、自动控制
使用PLC的PID指令完成恒压控制, PID的输入为给定压力(由触摸屏输入), PID的反馈为实际压力。当1#水泵运行到50Hz时,压力依然达不到给定压力,保持30S后,停止变频9S,将1#泵切换成工频运行,变频器启动2#水泵,依次类推;当压力大于给定压力时且有两台泵同时运行时(一变频一工频),变频器低于5Hz保持30S后,切除工频泵,依次类推:
在1# 泵工频工作,2#泵变频工作时,如2#泵运行到50Hz保持30S时,停止变频9S,将2#泵切换成工频运行,启动3#变频;如2#泵运行到5Hz保持30S时,将1#泵切除工频。
1#、2# 泵工频工作,3#泵变频工作时,如3#运行到10Hz保持30S时,将2#泵切除工频;如3#继续运行到10Hz保持30S时,将1#泵切除工频;
原则:1、任何时候有一台泵变频工作;
2、2#泵变频工作压力不够依次投入3#、1#;
3、3#泵变频工作压力不够依次投入1#、2#;
4、1#泵变频超压时依次停止2#、3#工频;
5、 2#泵变频超压时依次停止3#、1#工频;
第一章 绪论 1
1.1课题的研究背景 1
1.2课题研究的目的和意义: 1
1.3 变频恒压供水的发展史和现状 2
1.3.1 国内外研究现状 2
1.3.2 变盘恒压供水的应用范围 4
第二章 总体设计 6
第三章 硬件设计 8
3.1主要设备的选型 8
3.1.1 PLC选择 8
3.1.2 变频器选择 8
3.1.3 水泵计数的选型 9
3.1.4 压力变送器的选型 9
3.2 主电路设计 9
3.3控制电路设计 12
3.4 输入和输出分配表 14
3.5 PLC输入和输出接线图 15
第四章 软件设计 17
4.1 系统软件设计分析 17
4.2 PLC 内部使用地址 17
4.3 PLC程序设计 19
4.4 PID参数整定 47
结 论 49
参考文献 50
致 谢 52
附 录 53

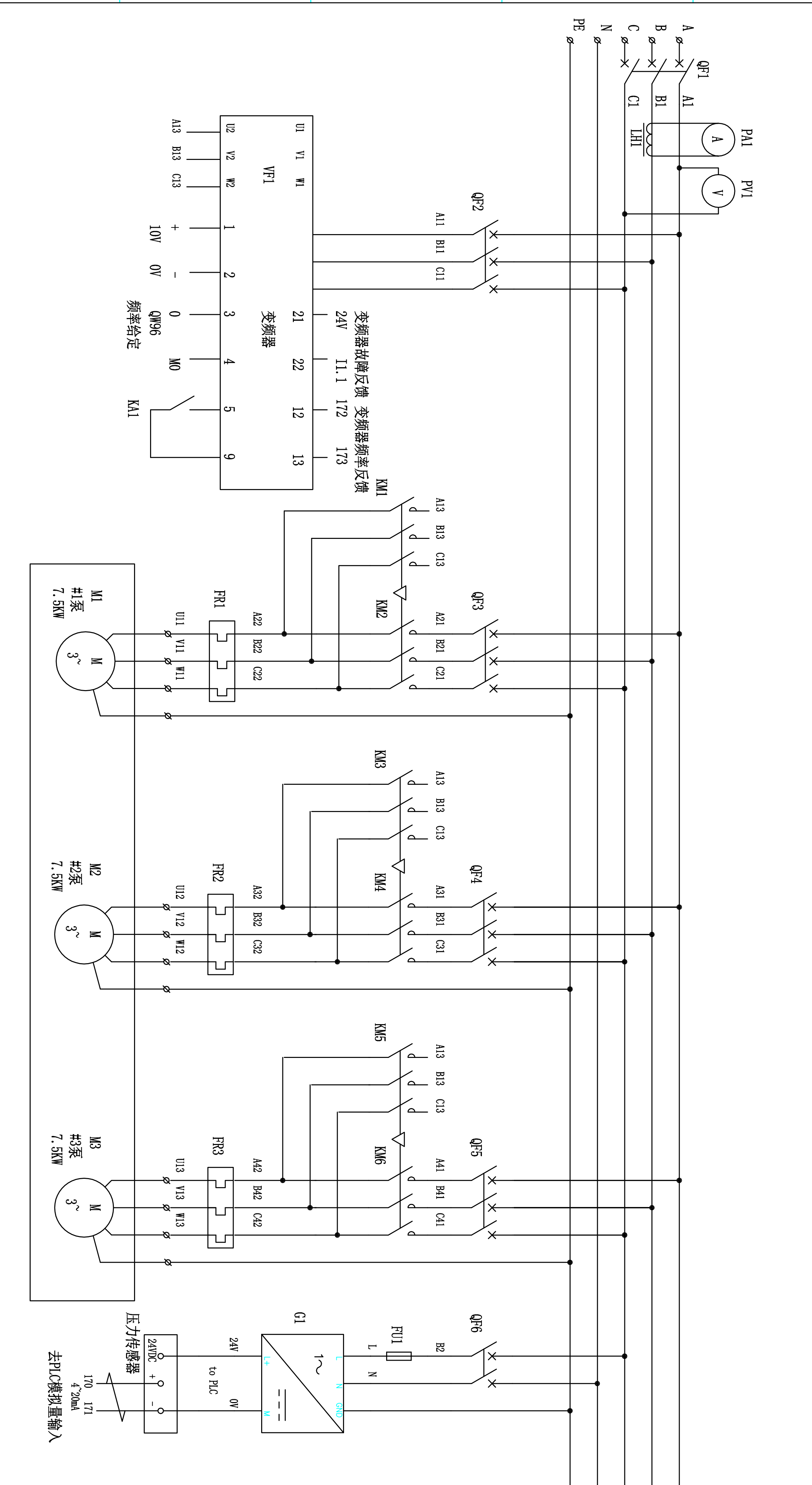

附录1 主电路图 53
附录2控制电路和指示灯电路图 54
附录3 PLC输入和输出接线图 55
