DY180-S7-200PLC程序MCGS组态画面液位串级控制系统设计 下载积分：150　资料编号： DY180

作品包括:

Word版说明书1份

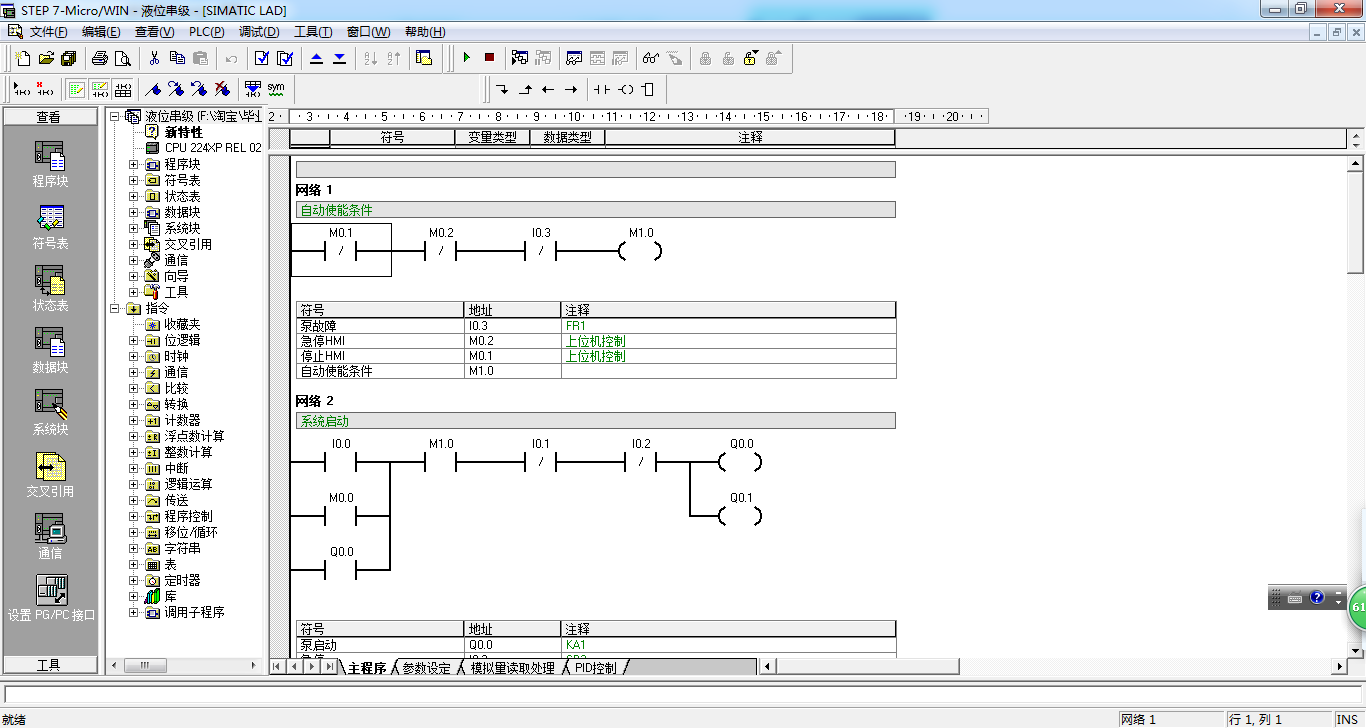

S7-200 PLC程序

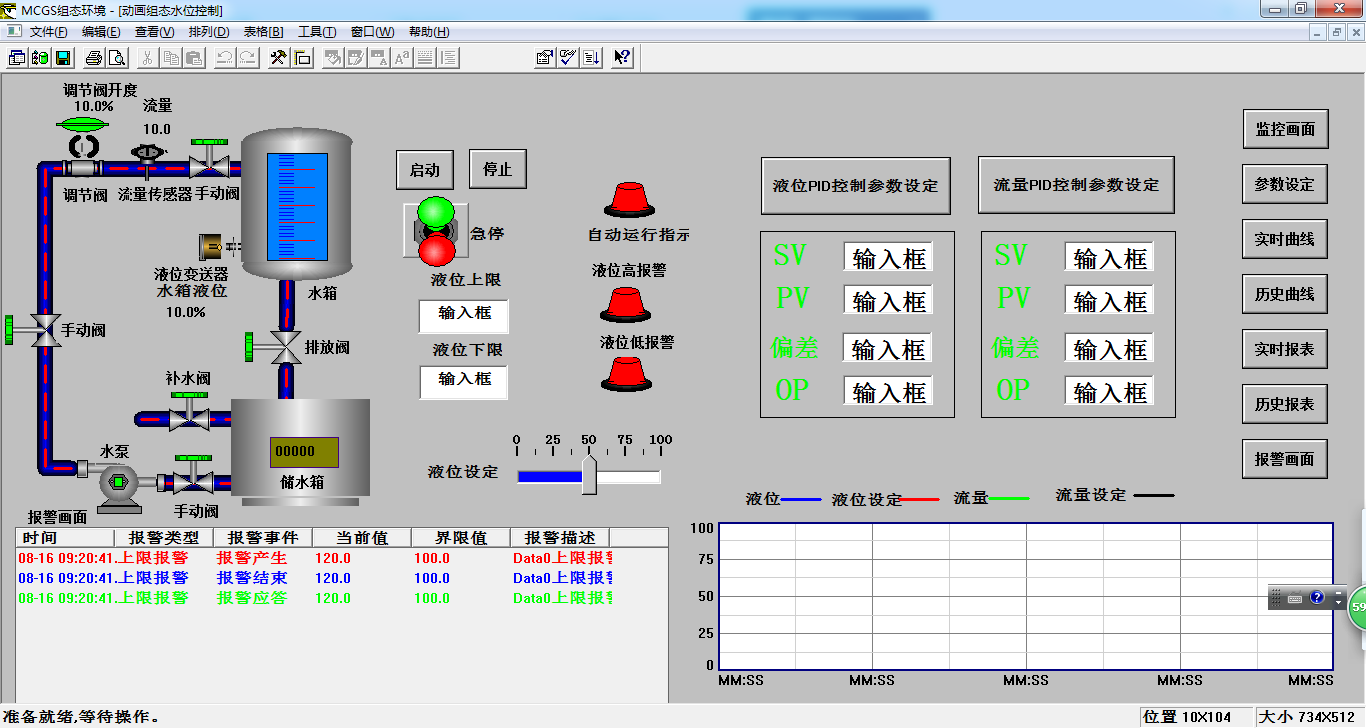

MCGS6.2组态画面一份

电气CAD图纸一份

IO分配

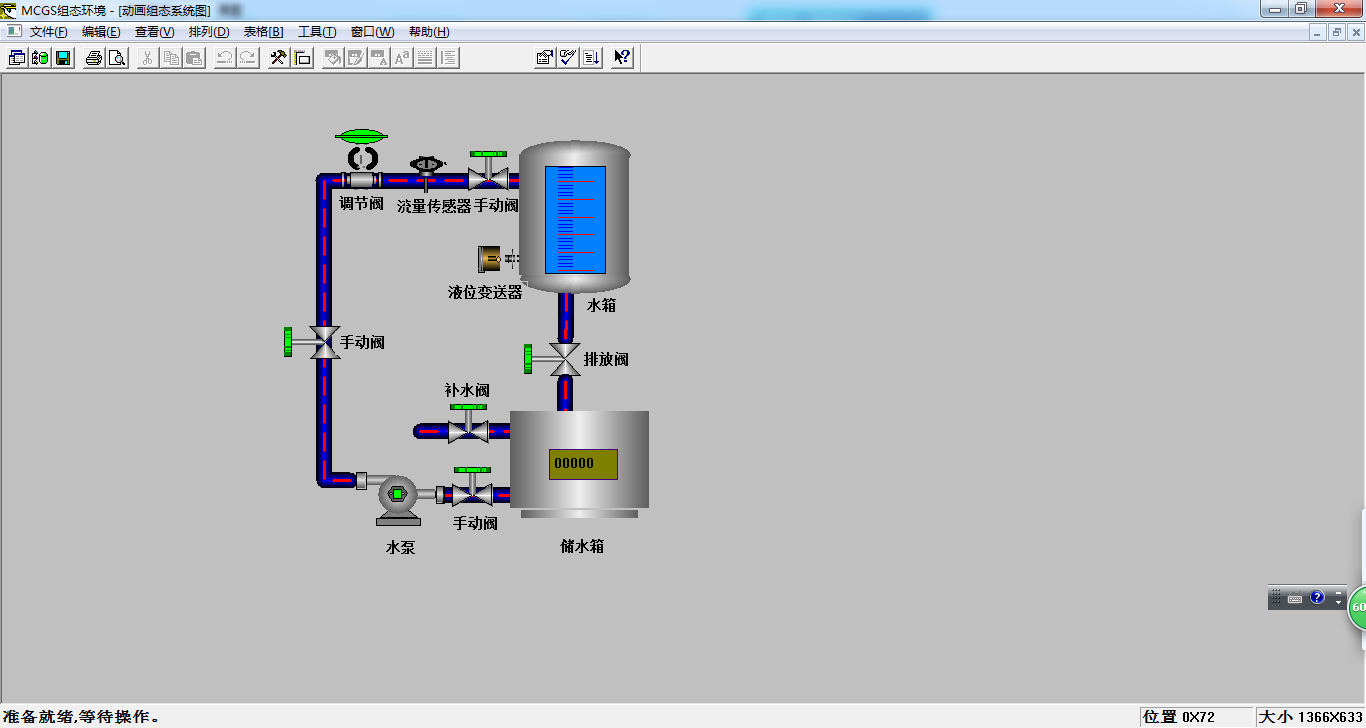

蓄水池中的水通过水泵、手动阀和调节阀泵入水箱。该控制系统的控制目标是使水箱的液位稳定在设定的液位。水箱底部安装有液位传感器，用于检测水箱液位。在管路中安装涡轮流量计以检测液体流量。首先，系统需要通过供水阀为储罐提供足够的储水。打开供水回路中的手动阀。启动水泵，通过水箱水位PID、涡轮流量PID串级控制，自动控制阀门开启，控制水箱水位

目录    III

第一章 绪论    - 4 -

1.1研宄背景与意义    - 4 -

1.2国内外研究现状    - 4 -

1.3 研宄内容    - 5 -

第二章总体设计    - 6 -

2.1 任务设求    - 6 -

2.2 设计方案    - 6 -

2.3 控制方框图    - 6 -

第三章 硬件设计    - 8 -

3.1 PLC选择    - 8 -

3.2  主电路设计    - 8 -

3.3  控制电路设计    - 9 -

3.4  PLC输入和输出分配    - 9 -

3.5  PLC输入和输出接线图    - 10 -

第四章 软件设计    - 12 -

4.1 PLC内部使用地址    - 12 -

4.2 控制程序流程图    - 12 -

4.3 PLC梯形图程序    - 14 -

4.3.1 主程序    - 14 -

4.3.2 参数设定子程序    - 17 -

4.3.3 模拟量读取处理子程序    - 20 -

4.4.4 PID控制子程序    - 26 -

4.4  语句表表程序    - 29 -

第五章 组态设计    - 37 -

5.1 通讯设定    - 37 -

5.2 实时数据库    - 39 -

5.3 组态画面    - 39 -

5.4 命令语言    - 42 -

第六章 结语    - 46 -

参考文献    - 47 -

致谢    - 48 -

附录    - 49 -

附录1 电气图    - 49 -

附录2 梯形图    - 50 -
