DY2000-三菱PLC基于PLC的全自动洗衣机控制系统设计 下载积分：150　资料编号： DY2000

作品包括:

Word版说明书1份

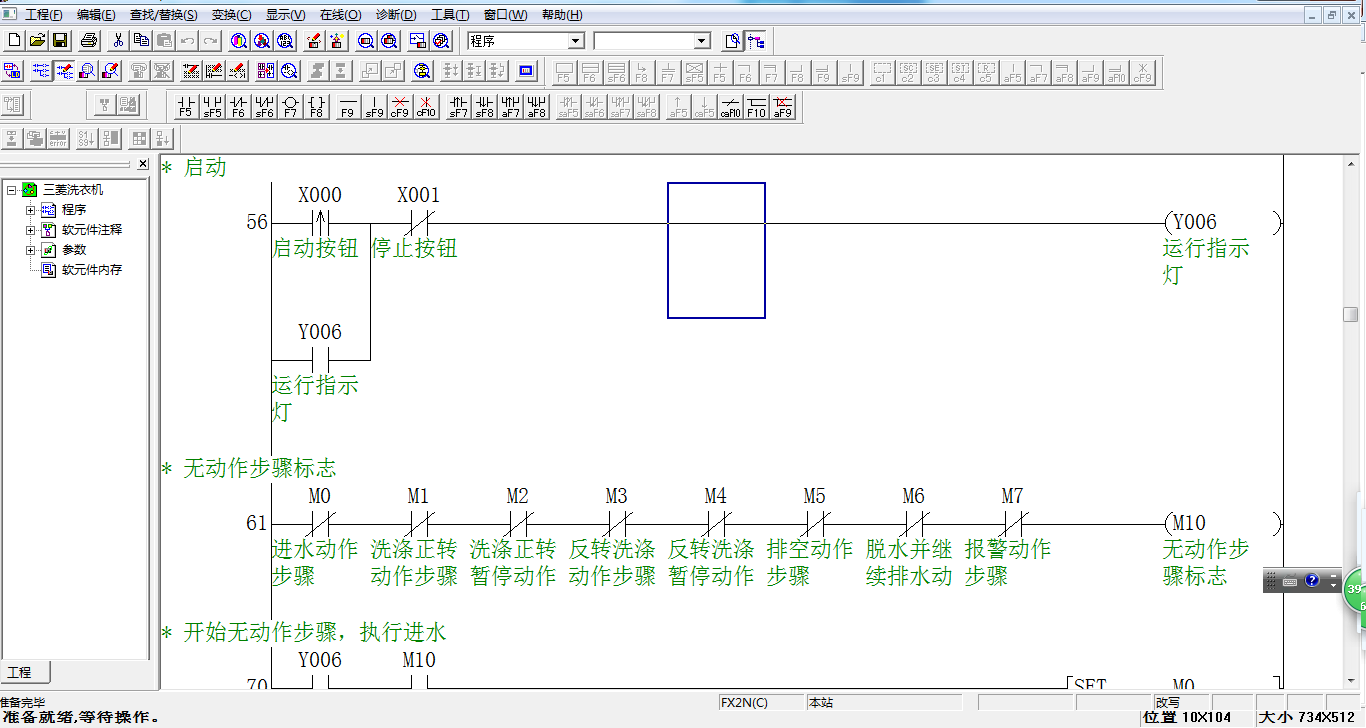

三菱 PLC程序

电气CAD图纸一份

 全自动洗衣机的洗衣桶和脱水桶是以同一中心安放的，外桶固定，做盛水用，内桶可以旋转，做脱水用，内桶的四周有很多小孔，使内、外桶的水流想通。洗衣机的进水和排水分别由进水电磁阀和排水电磁阀来进行。进水时，通过电控系统使进水阀打开，经水管将水注入到外桶。排水时，通过电控系统使排水阀打开，将水由外桶排到机外。洗涤正转、反转由洗涤电机驱动波盘正反转实现，此时脱水桶并不旋转。脱水时，通过电控系统将离合器合上，由洗涤电机带动内桶正转甩干。高、中、低水位开关分别用来检测高、中、低水位，该洗衣机根据要洗衣服的量的多少可选择高水位或者中等水位，而低水位开关是在排水结束时动作的。电源开关是给全自动洗衣机接通电源用的，起动按钮用来起动洗衣机工作。停止按钮用来实现手动停止进水、排水、脱水及报警。排水按钮用来实现手动排水。

2.控制要求

    1）接通电源开关，进行水位设置

    2）起动时，进水阀打开，开始进水；

    3）水满时，进水阀关闭，停止进水并开始洗涤。

    4）正洗5秒后暂停，暂停1秒后开始洗涤反转，反转5秒后暂停，暂停1秒后，若正、反洗未满30次，则返回正洗开始的动作；若正、反洗满30次，则开始排水。

    5）水位下降到低水位时开始脱水并继续排水，脱水120秒即完成一次从进水到脱水的大循环过程。若未完成3次大循环，则返回从进水开始的全部动作，进行下一次的大循环。

    6）若完成3次大循环，则进行洗完报警。

    7）报警：报警10秒后结束全过程，自动停机。

第1章  绪论    1

1.1 课程设计背景    1

1.2 课程设计目的    1

1.3 课程设计要求    1

1.4 课程设计任务    2

第2章  总体设计    4

2.1 控制分析    4

2.2 方案设计    4

第3章  硬件设计    6

3.1 PLC选择    6

3.2 主电路设计    6

3.2 控制电路设计    7

3.4 PLC输入和输出分配表    8

3.5. PLC输入和输出连接图    9

3.6 器件选型    10

第4章  软件设计    13

4.1 内部使用地址    13

4.2 梯形图程序设计    14

4.3 语句程序设计    20

第5章  调试    29

总结    36

参考文献    37

附录    38

附录1 电气图    38
