DY287-基于PLC及MCGS组态的自动门控制系统的设计平开门银行自动门控制 下载积分：150　资料编号： DY287

作品包括:

Word版说明书1份

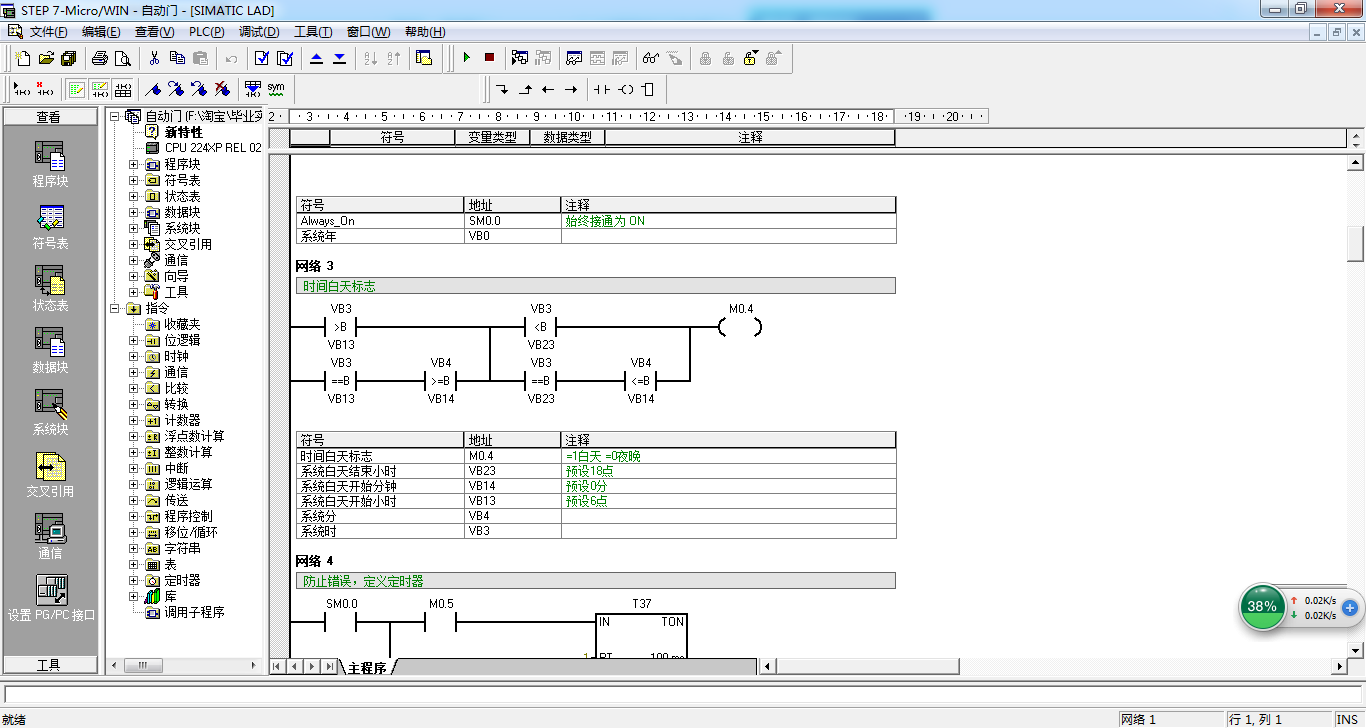

S7-200 PLC程序

MCGS6.2组态画面一份

电气CAD图纸一份

IO分配

面向银行的应用，采用平开式自动门，需要有好的安全性和可靠性。变频器进行驱动电机，电机驱动门机构正反转执行开关门。有外、内传感器分别检测人员进入或外出，判断是否需要执行自动开、关门。有五个检测位置，位置1，位置2，位置3，位置4，位置5，用于控制变频器速度和停止开关门。变频器采用三段速控制，开始高速，然后中速，然后低速开门到位或者关门到位。开关门过程中有报警声音提醒，用于提醒注意开关门

摘    要    II

ABSTRACT    III

1  绪  论    1

1.1  自动门简介    1

1.2  功能分析    1

1.3 控制方案    2

2 硬件设计    4

2.1 硬件选择    4

2.1.1 PLC选择    4

2.1.2 变频器选择    4

2.2主电路和电源电路    5

2.3  PLC输入和输出分配    6

2.4  PLC输入和输出接线图    6

3 软件设计    8

3.1 内部使用地址    8

3.3 PLC梯形图    8

4 组态设计    20

4.1 通讯设定    20

4.2 建立实时数据    21

4.3 组态画面    22

4.4 组态动画    22

4.5 循环命令    24

5  调试和仿真测试    30

5.1 调试    30

5.2 PLC仿真测试    30

5.3 MCGS运行    34

5.4  变频参数设定    37

结  论    39

参考文献    40

附 录    41

附录1 梯形图程序    41
