作品包括:
Word版说明书1份
S7-200 PLC程序
电气CAD图纸一份
IO分配

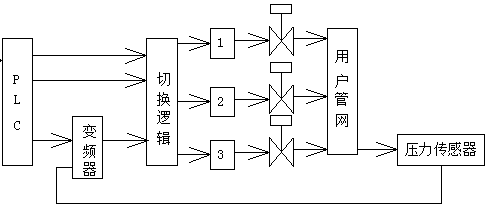

采用3台泵进行供水,3台泵都相同,其中2台为工作泵,1台为备用泵。正常工作时1台运行,检测到压力不足,采用2台运行;检测到压力高,采用1台运行。2台工作泵有故障,则备用泵自动启动。
通过压力传感器加变送器检测用户管网压力,然后接变频器,通过变频器里设定PID控制,进行PID调节。
系统有自动和手动控制模式,手动方式通过外部的按钮,单独启动、停止各个泵。自动模式通过编程方式,根据管网压力,控制变频器,自动增泵减泵运行
目录 3
1 绪 论 5
1.1课题的目的和意义 5
1.2本课题主要研究内容 5
2 总体设计 6
2.1设计要求 6
2.2方案设计 6
3 硬件设计 9
3.1 硬件选择 9
3.1.1 PLC选择 9
3.1.2 变频器 9
3.2主电路设计 9
3.3控制电路设计 11
3.4指示灯电路设计 14
3.5 变频器控制电路设计 15
3.6 PLC输入输出分配 16
3.7 PLC输入输出接线图 17
4 软件设计 19
4.1 PLC内部使用地址 19
4.2控制流程图 19

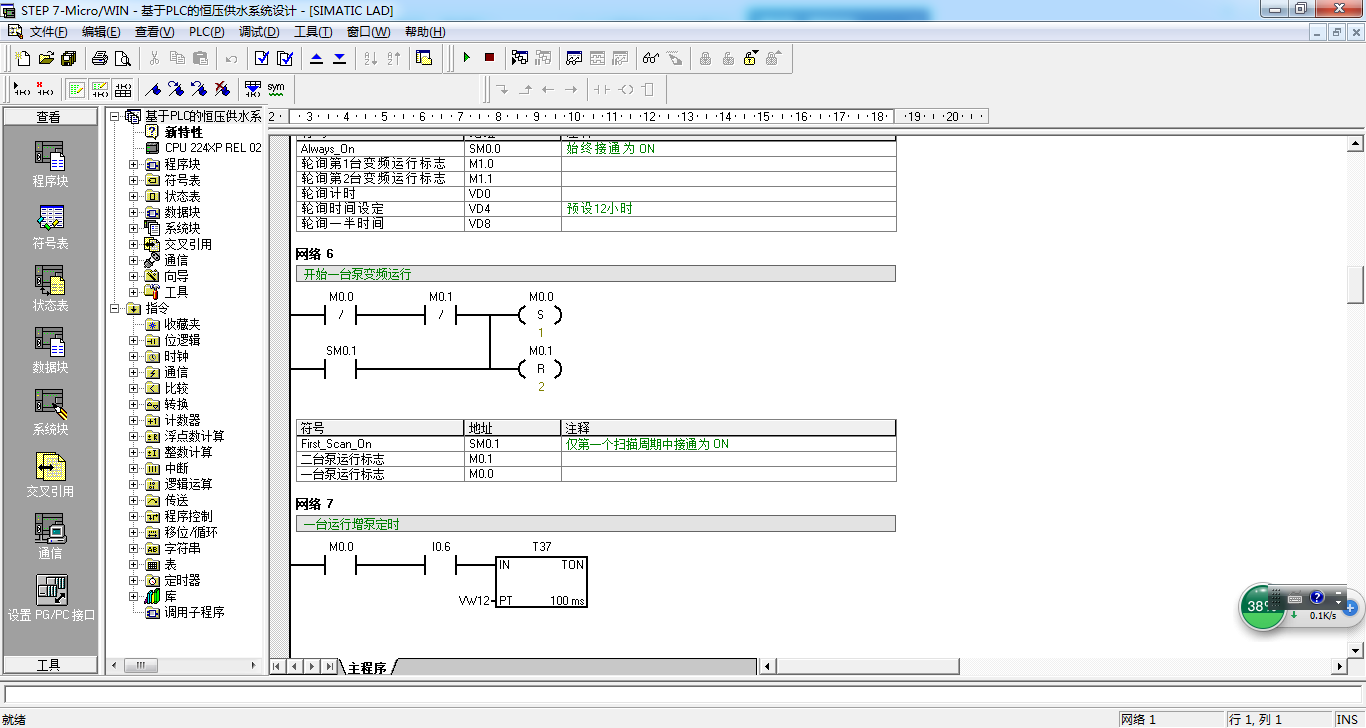

4.3梯形图程序 22
4.4 语句表程序 31
5 仿真测试 38
谢辞 45
参考文献 46
附录 47
4.1 主电路图和直流电源电路 47
4.2 控制电路图和指示灯电路图 48
4.3 PLC输入和输出接线图和变频器控制电路图 49
