DY295-S7-200 PLC程序组态王基于PLC某双层三车位立体车库监控系统设计 下载积分：150　资料编号： DY295

作品包括:

Word版说明书1份

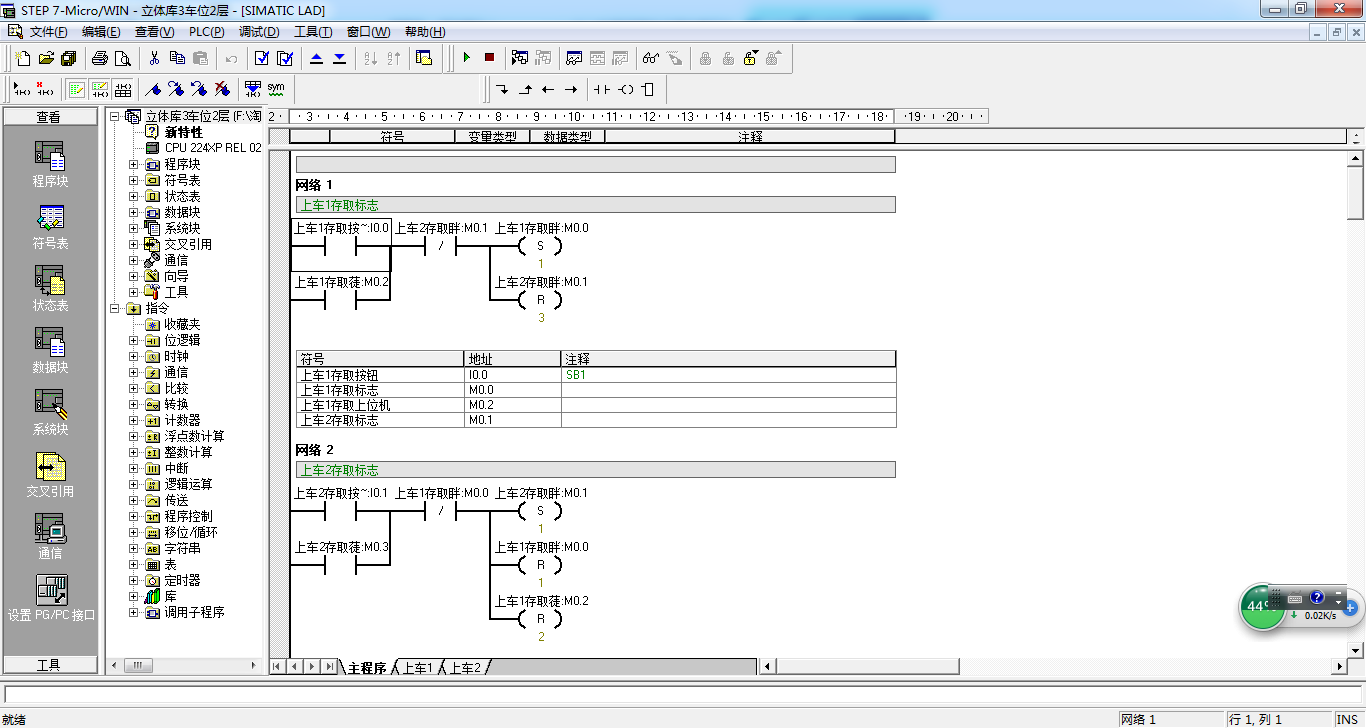

S7-200 PLC程序一份

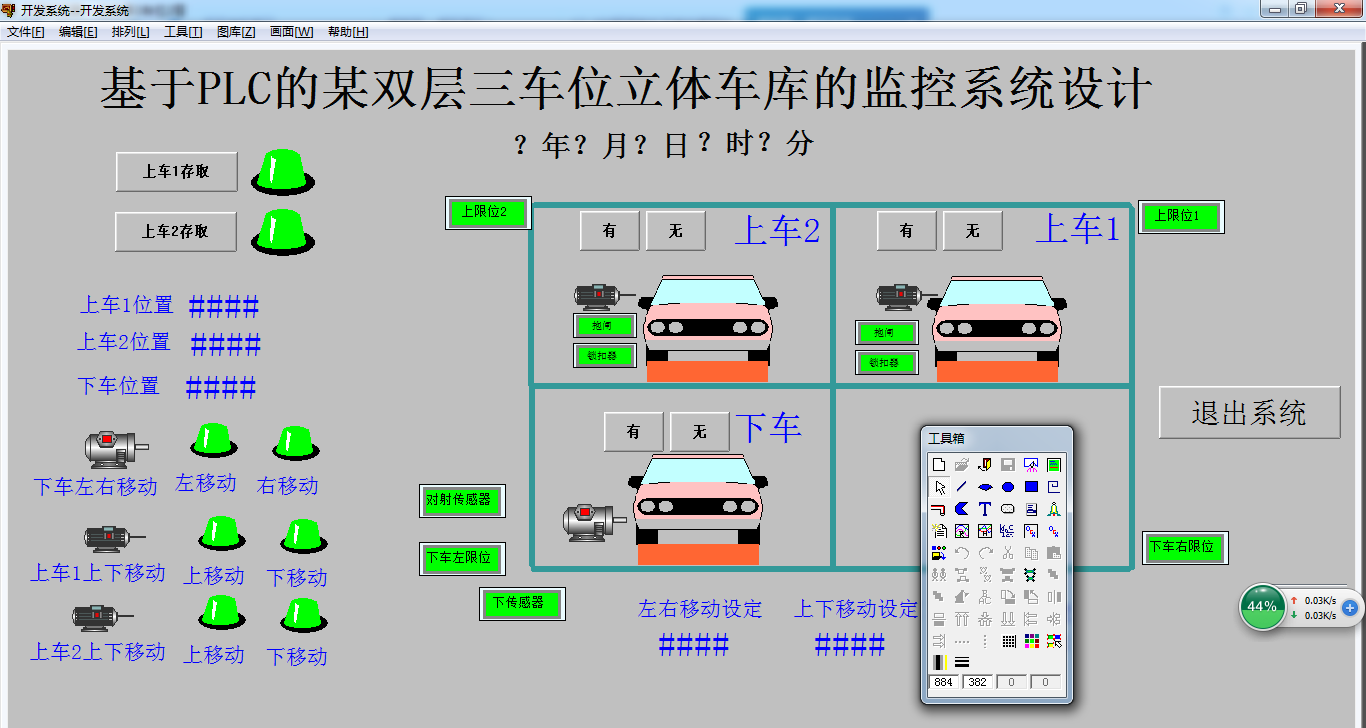

组态王6.53组态画面一份

电气CAD图纸一份

IO分配

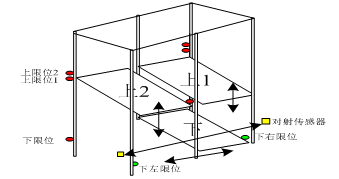

某双层三车位立体车库如图所示，上1、上2和下三个停车位，下车位控制左右移动，上1车位要停车或取车时，首先通过确认下车位不在上1车位的下方，即下右限位无信号，下左限位有信号，否则要将下车位移动至上2车位的下放（通过电机M1+减速机完成）：然后控制控制上1车位的锁扣器脱扣，松开上1车位的抱闸，控制电机M2下放上1车位的托盘至上1车位的下限位。当上2车位要停车时，将上1车位升起（控制M2电机提升）至上1车位的上限位1位置（上限位2位保护位置），将下车位移动至上1车位下方（即右限位有信号，下左限位无信号），然后将上2车位下放（M3电机+减速机）至上2车位的下限位位置。在车位使用过车中，如果对射传感器感应到有阻挡信号就发出蜂鸣器报警；在移动车位之前，为确保车辆停放到位，对射传感器不能有阻挡信号，否则禁止车位移动。上1和上2车位各有锁扣机构（锁扣器）、电磁抱闸和升降电机、上限位1、上限位2、下限位。注：上1和上2的升降要用变频器控制。

1  绪 论    3

2  设计要求    4

3  硬件设计    6

3.1 PLC型号的选择和确定    6

3.2 主电路设计    6

3.3 控制电路图    7

3.4 PLC输入和输出地址分配表    9

3.5 PLC接线图    9

4  程序设计    11

4.1   PLC 内部使用地址分配    11

4.3 PLC梯形图    12

4.4 PLC语句表程序    31

5   组态设计    44

5.1通信建立    44

5.2 组态王变量连接    47

5.3  建立画面    47

5.4  运行    50

设计心得    52

参考文献    53

附录    54

附录1 主电路和控制电路    54

附录2 梯形图程序汇总    55
