作品包括:
Word版说明书1份

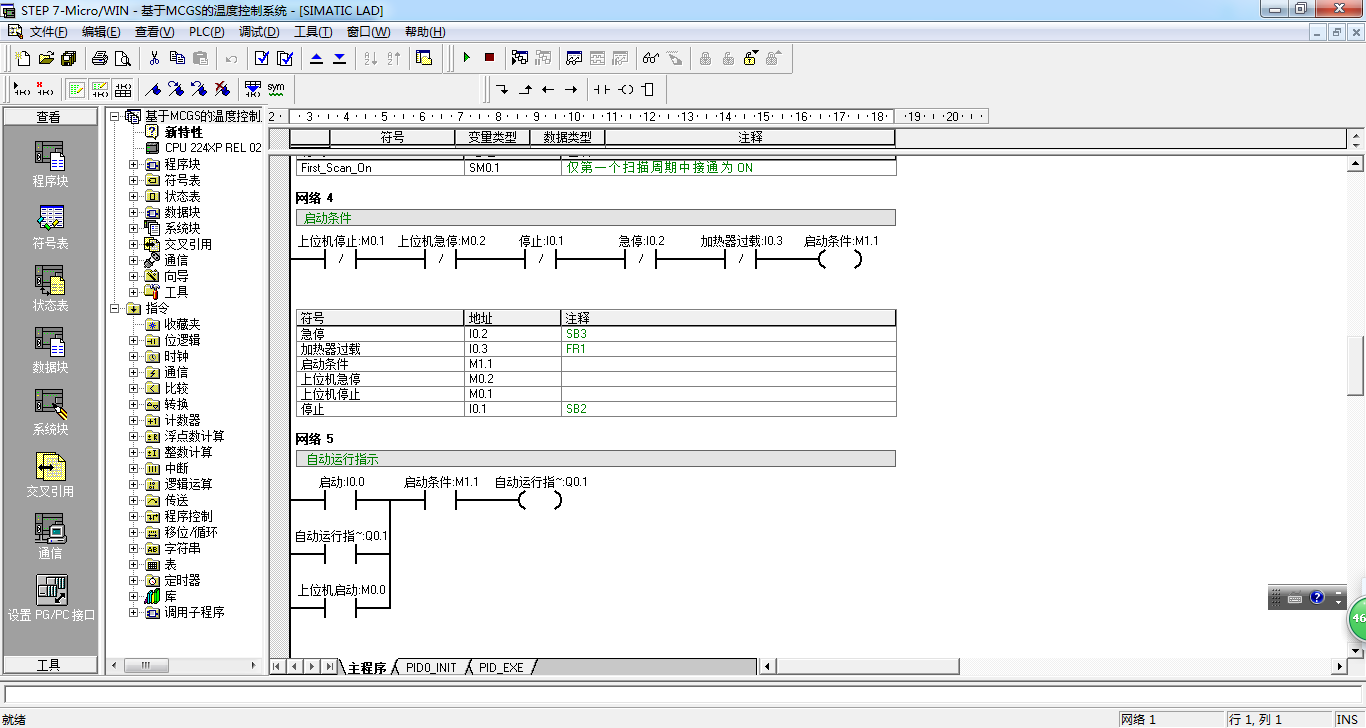

S7-200 PLC程序一份
MCGS6.2组态画面一份
电气CAD图纸一份

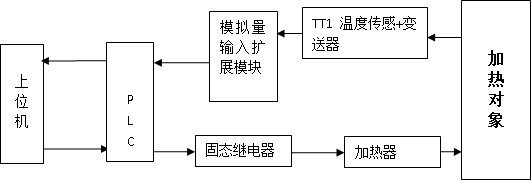

以PLC为控制核心,上位机通过通讯方式跟PLC进行数据交换,设定PLC参数,进行监控,曲线,报警等显示。
温度传感器加变送器将温度信号转成电信号给PLC的模拟量输入模块,得到0到32000的数字量信号,经PLC处理得到实际温度,跟设定的温度进行比较,经PLC内部的PID运算,输出脉冲信号,经固态继电器(调功器),控制加热器,控制温度稳定。
第1章 前言 1
1.1课题背景及研究目的和意义 1
1.2 国内外研究现状 1
第2章 总体设计 3
2.1 控制要求 3
2.2设计方案 3
第3章 硬件设计 4
3.1 硬件选择 4
3.1.1 PLC选择 4
3.1.2 温度传感器选择 4
3.1.3 温度变送器选择 4
3.1.4 固态继电器选择 5
3.2 主电路设计 5
3.3 电源电路设计 6
3.4 PLC输入和输出分配 7
3.5 PLC输入和输出接线图 8
3.6 仪表间接线 8
第4章 软件设计 10
4.1 控制程序流程图 10
4.2 PLC内部使用地址 11
4.3 梯形图程序 11
第5章 组态设计 18
5.1 通信设定 18
5.2 组态变量的建立 20
5.3建立画面 20
5.4 循环脚本 23
5.5 运行 25
结束语 30
参考文献 31
附录 32
附录1 电路图汇总 32
附录2 梯形图汇总 33
