DY147-S7-200 PLC程序MCGS组态画面基于PlC污水处理液位控制系统的设计 下载积分：150 资料编号： DY147
2.填写金额：150
3.添加备注，填写资料编号：
会有专人在15分钟内把资料发到您邮箱
备注：如果付款忘记填写资料编号，则发邮件时附带您的交易明细截图即可。
请耐心等待，如超过30分钟还没收到，请联系客服QQ：2363701252
作品描述
作品包括:
Word版说明书1份
S7-200 PLC程序一份

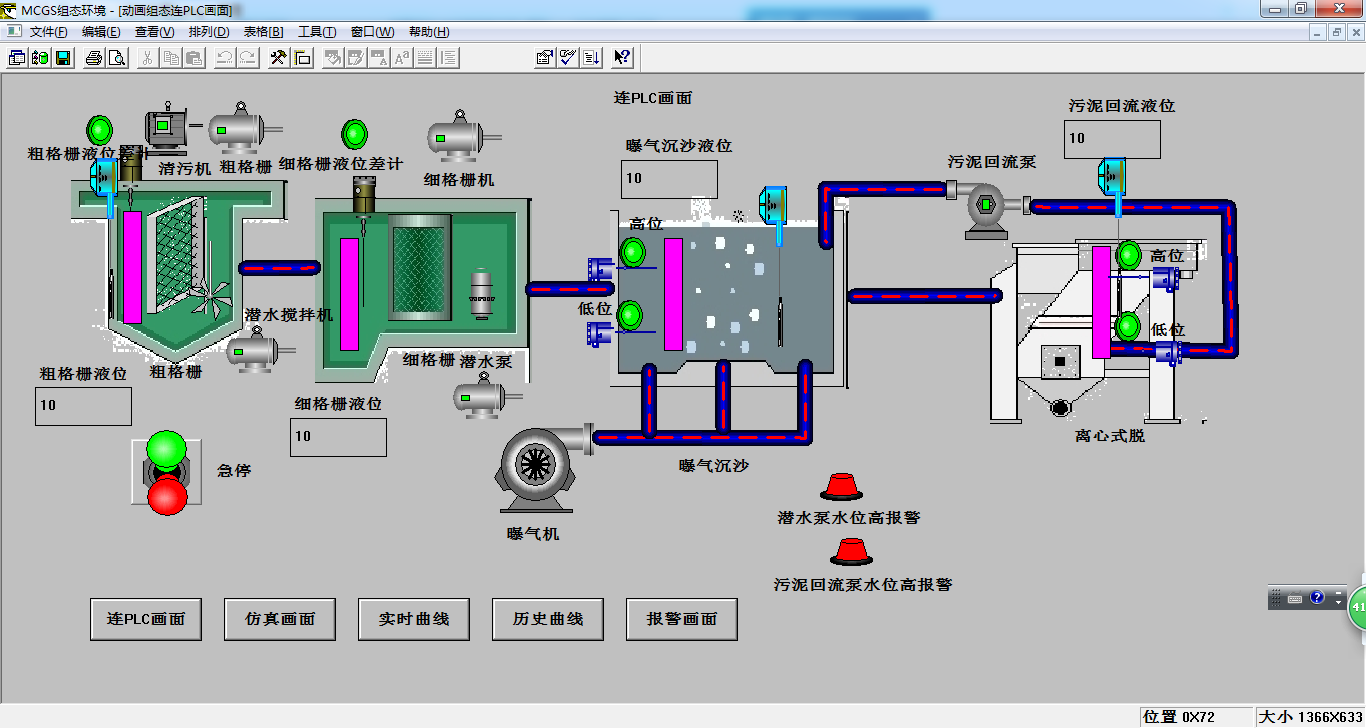

MCGS6.2组态画面一份
污水处理液位控制系统，采用4个液位传感器，分别检测粗格栅、细格栅、曝气沉沙和污水回流液位，采用压差传感器检测粗格栅开关量液位，和细格栅开关量液位，采用开关量传感器检测曝气沉沙高、低液位，污泥回流高、低液位。模拟量液位和开关量液位传感器进行备份安装使用，系统更安全。液位到才能启动粗格栅和细格栅，才能启动潜水泵和污泥回流泵。并进行潜水泵液位高报警，污泥回流泵液位高报警。
1 绪论 5
2 系统分析与设计 6
2.1总体设计分析 6
2.2方案设计 6
3 硬件设计 8
3.1 PLC选择 8
3.2 主电路 8
3.3 控制电路 9
3.4 PLC的输入和输出分配 9
3.5 PLC输入和输出接线图 10
4 软件设计 12
4.1 PLC内部使用地址 12
4.2 梯形图程序 13
4.2.1 主程序 13
4.2.2 粗格栅子程序 16
4.2.3 潜水泵子程序 18
4.2.4 细格栅子程序 20
4.2.5初始化子程序 22
4.2.6 污泥回流子程序 27
4.2.7 模拟量输入处理子程序 29
4.3 语句表程序 34
5 组态设计 47
5.1 通讯定义 47
5.2 变量连接 48
5.3 组态画面 50
5.4 循环脚本 52
6 系统调试 58
6.1 硬件调试 58
6.2 PLC程序调试 58
6.3 组态联机调试 62
7 总结 66
参考文献 67
致谢 68
附 录 69
附录1电气图纸 69
