DY260-S7-200PLC程序MCGS组态画面基于PLC和MCGS的三层电梯控制系统设计 下载积分：150 资料编号： DY260
2.填写金额：150
3.添加备注，填写资料编号：
会有专人在15分钟内把资料发到您邮箱
备注：如果付款忘记填写资料编号，则发邮件时附带您的交易明细截图即可。
请耐心等待，如超过30分钟还没收到，请联系客服QQ：2363701252
作品描述
作品包括:
Word版说明书1份

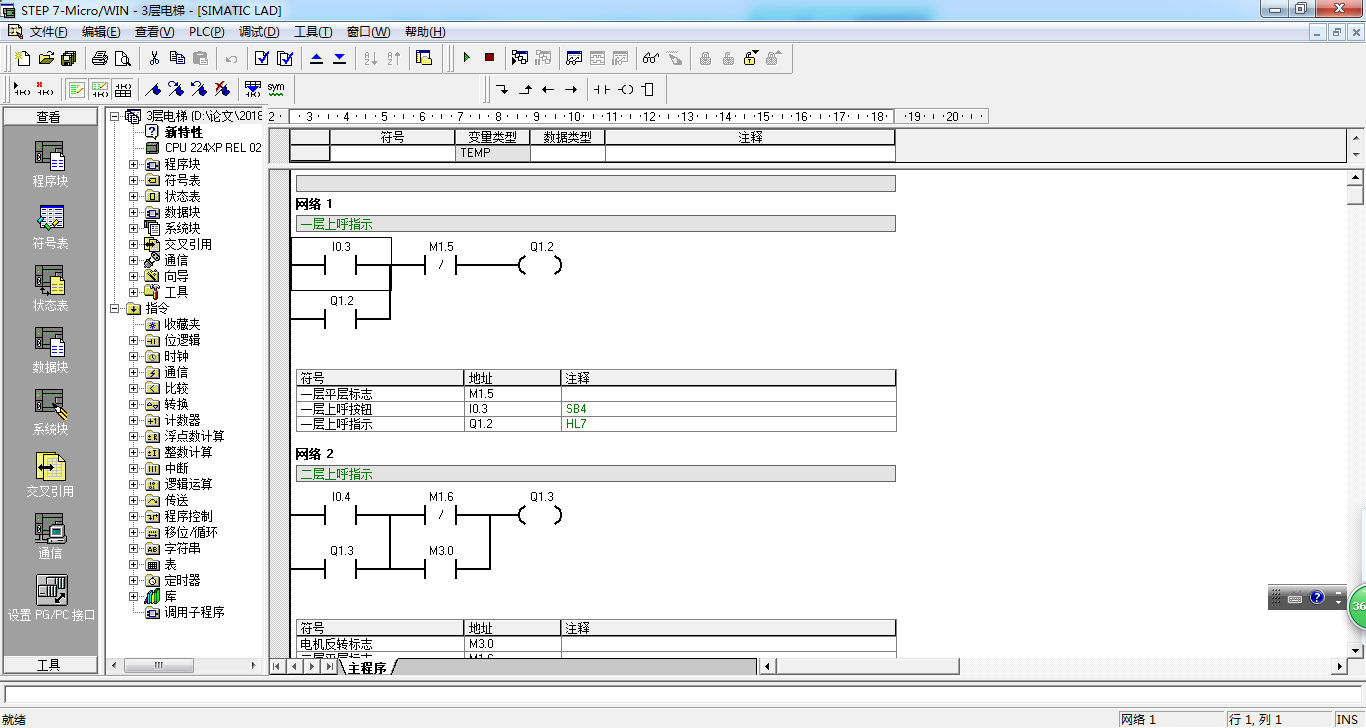

S7-200 PLC程序一份

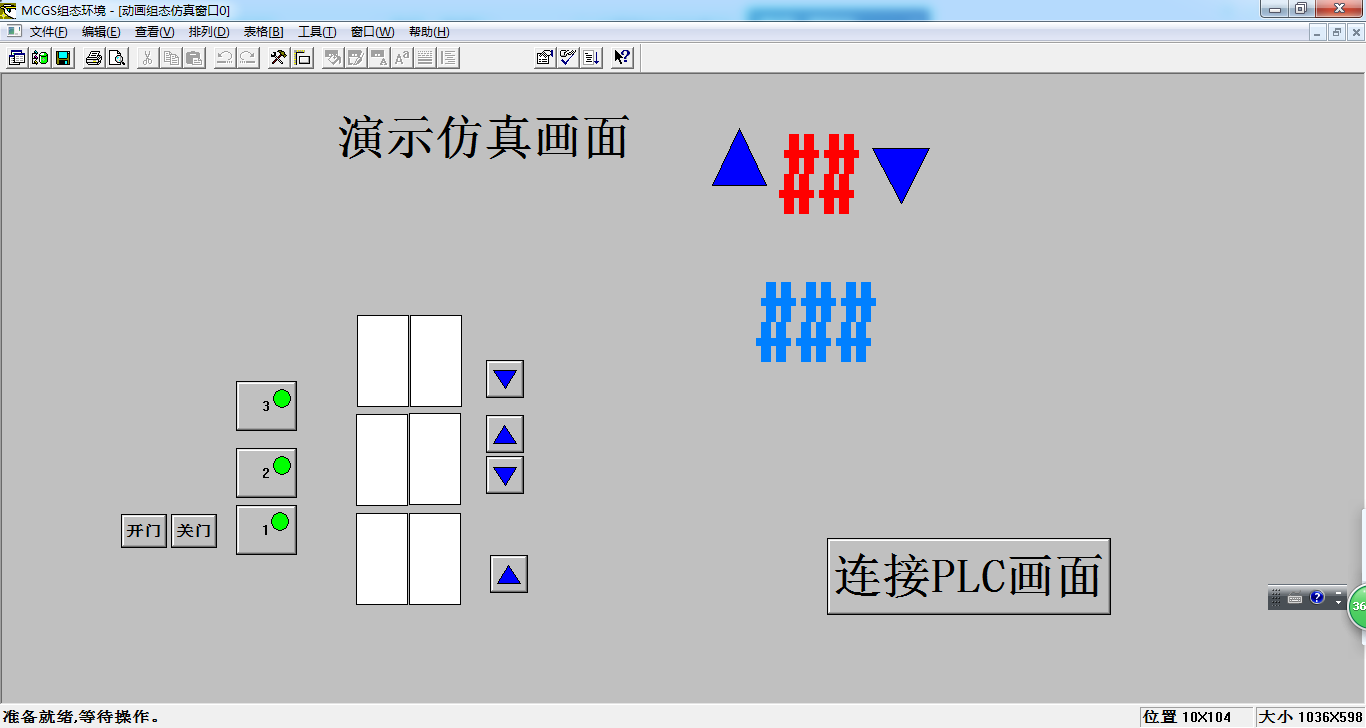

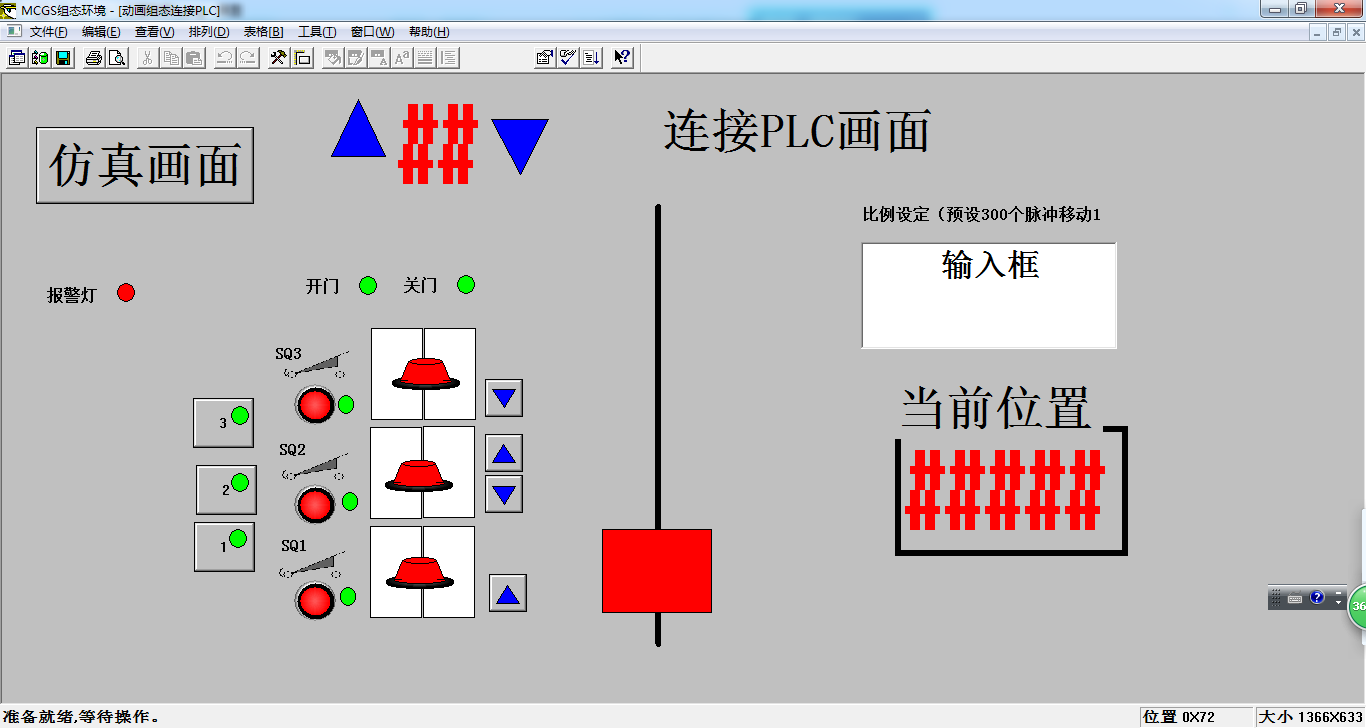

MCGS6.2组态画面一份
电气CAD图纸图纸
IO分配
PLC实时监测来自电梯轿厢外的呼梯信号（例如各层除三层以外的上呼信号，各层除一层外的下呼信号），监测轿厢内的选层信号，监测轿厢到楼层到位信号，监测轿厢内开门按钮和关门按钮信号，开门到位和关门到位信号等，以及各种保护等。通过在PLC编写程序，输出指示灯用于显示轿厢的状态，驱动轿厢电动机按照设定的程序实现升降、顺向截梯、反向不停，平层检测、开关门等功能
1绪论 5
1.1 课题背景 5
1.2 课题意义和目的 5
2 基于PLC和MCGS的三层电梯控制系统的总体设计 6
2.1 设计要求 6
2.2 设计方案 6
3 基于PLC和MCGS的三层电梯控制系统硬件设计 8
3.1 控制器选型 8
3.2 主电路设计 8
3.3 控制电路设计 9
3.4 PLC输入和输出分配 10
3.5 PLC输入和输出接线图 12
4 基于PLC和MCGS的三层电梯控制系统软件设计 13
4.1 控制系统流程图 13
4.2 PLC内部使用地址 14
4.3 PLC梯形图 14
4.4 PLC语句表程序 32
5 基于PLC和MCGS的三层电梯控制系统组态设计 44
5.1 通信设定 44
5.2 变量定义 45
5.3组态画面 48
5.4 脚本编写 49
总结 55
参考文献 56
谢 辞 57
附 录 58
附录1 电气图纸 58
附录2 梯形图程序 59
