DY286-S7-300 PLC程序基于MCGS及PLC的饮料灌装生产流水线控制设计 下载积分：150　资料编号： DY286

作品包括:

Word版说明书1份

S7-300 PLC程序一份

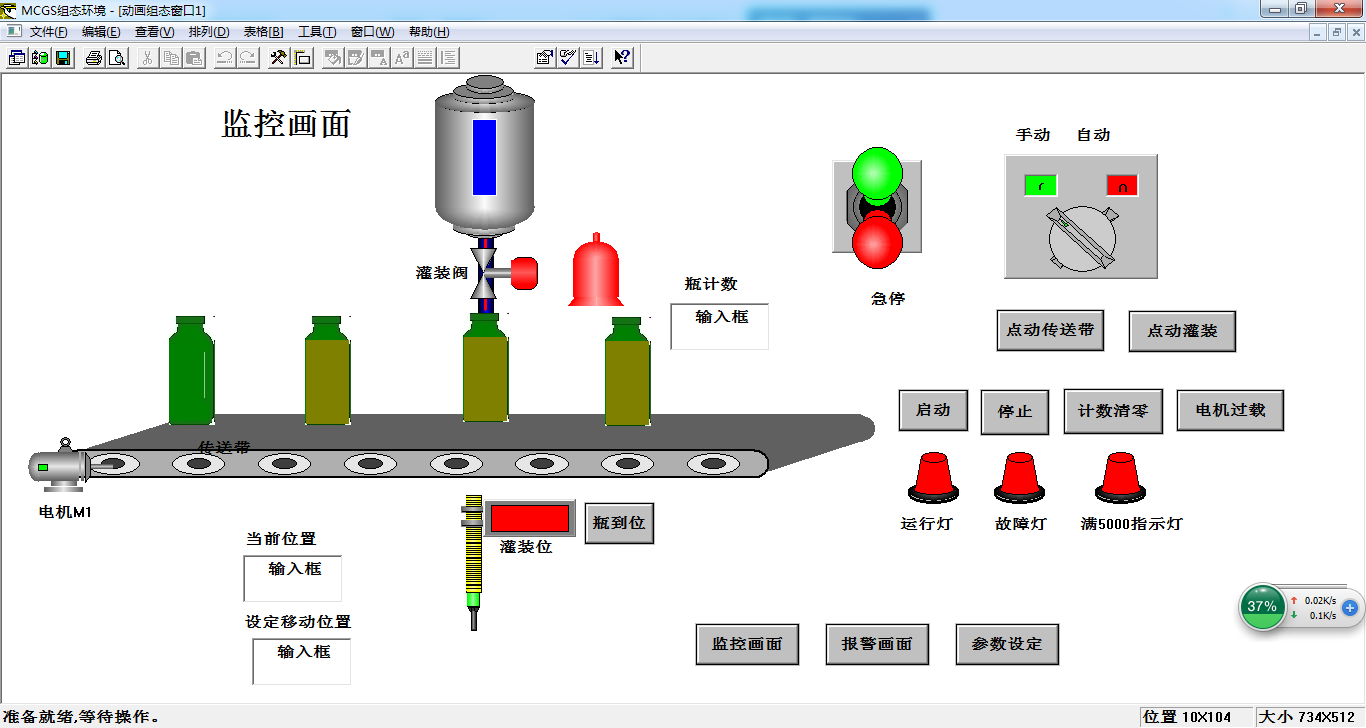

MCGS6.2组态画面一份

电气CAD图纸图纸

IO分配

 1）系统通过开关设定为自动操作模式，一旦启动，则传送带的驱动电机启动并一直保持到停止开关动作或灌装设备下的传感器检测到一个瓶子时停止；瓶子装满饮料后，传送带驱动电动机必须自动启动，并保持到又检测到一个瓶子或停止开关动作。

    2）当瓶子定位在灌装设备下时，停顿2秒，灌装设备开始工作，灌装过程为5秒钟，灌装过程应有报警显示，5秒后停止并不再显示报警。

    3）记录满瓶数，最多不超过10000瓶，当满瓶数超过5000瓶时指示灯亮。

1 绪论    5

1.1控制要求    5

1.2 设计报告要求    5

2 方案设计    6

3 硬件设计    8

3.1 PLC的选择    8

3.2 主电路设计    8

3.3  控制电路设计    9

3.4 PLC输入和输出分配    10

3.5 PLC输入和输出接线图    10

4 程序设计    12

4.1   PLC 内部使用地址分配    12

4.2 时序图    12

4.3 硬件配置    13

4.4  梯形图程序    15

4.5 语句表程序    29

5  MCGS组态    40

5.1 通信设定    40

5.2 建立变量    41

5.3组态画面    45

5.4 脚本编写    46

6  调试    49

6.1 S7-300通信设定    49

6.2 S7-300程序下载    51

6.3 MCSG运行    54

结束语    60

参考文献    61

致 谢    62

附 录    63

附录1  电气图纸    63
