DY536-基于PLC及MCGS组态的4路抢答器控制系统的设计 下载积分：150　资料编号： DY536

作品包括:

Word版说明书1份

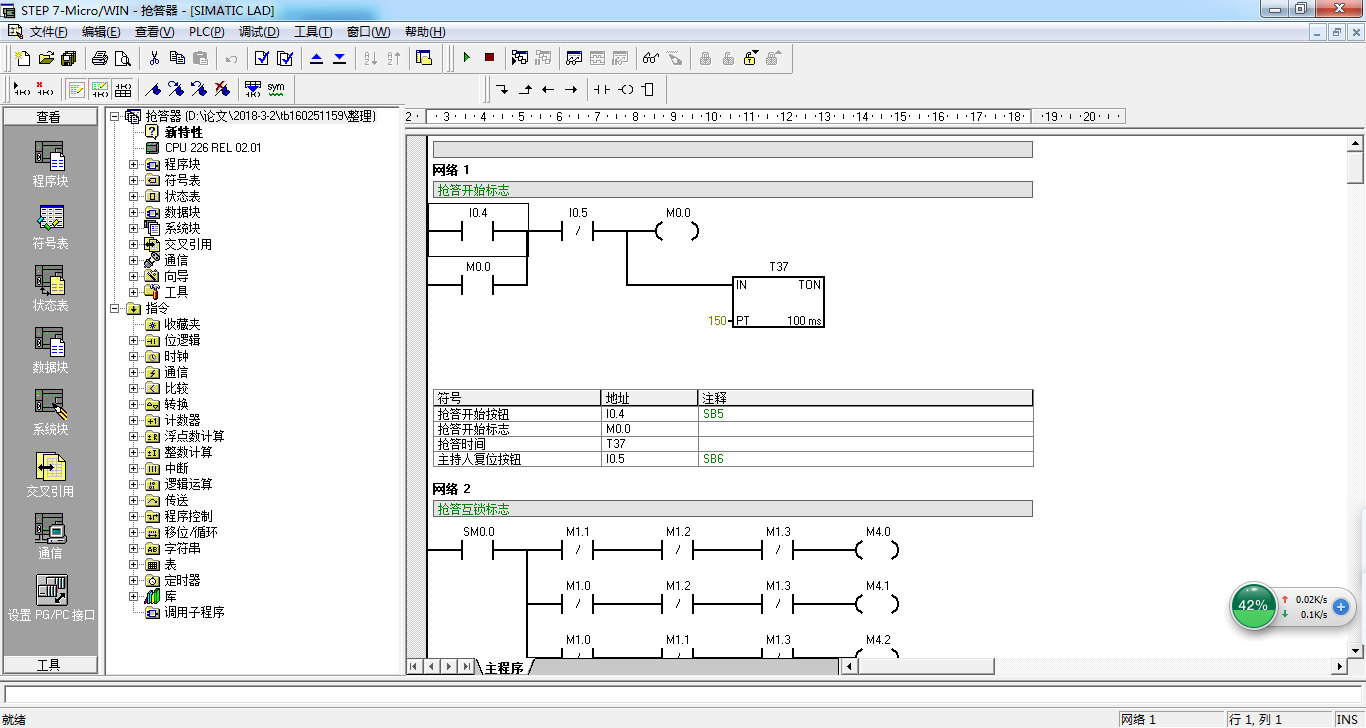

S7-200 PLC程序一份

MCGS6.2组态画面一份

电气CAD图纸图纸

 PLC智能抢答器是适合四人抢答的四路抢答器，设置了二个按钮，分别用来控制开始抢答，复位，答题计时开始，竞赛者要回答问题，先按下桌上的抢答按钮（SB1，SB2，SB3，SB4）， 绿色指示灯HL1亮后，需等主持人按下复位按钮SB6后，HL1指示灯才熄灭，如果竞赛者在主持人按下抢答按钮SB5，15S内抢先按下抢答按钮，则组别显示相应的抢答组，同时进行抢答成功声音提示，以示竞赛者得到一次幸运的机会；当15S后无人按下抢答按钮，则红色指示灯HL2点亮，并伴随铃声BP1，表示竞赛者放弃本次答题。若抢答者在未按抢答开始，提前抢答，则视为违规，同时红灯HL2亮,并伴有声音BP1,以示其违规抢答。当抢答成功，主持人按下开始按钮SB5，开始倒计时，如果竞赛者在回答问题时超出设定时限，则红色指示灯HL2亮，并伴有BP1声音提示，竞赛者停止回答问题。主持人按下复位按钮，进行复位

第1章  概 述    5

第2章  总体设计    6

第3章  硬件系统设计    7

3.1 PLC选型    7

3.2 PLC的I/O分配    7

3.3  PLC输入和输出接线图    8

第4章  程序设计    10

4.1   PLC 内部使用地址    10

4.2  梯形图程序    10

4.3 语句表程序    22

第5章   组态设计    31

5.1通讯设定    31

5.2 定时实时数据库    33

5.3  组态画面    33

5.4 运行    38

总 结    41

参考文献    42

致 谢    43

附 录    44

附录1 PLC梯形图汇总    44
