DY481-基于欧姆龙PLC的自动门控制系统的设计 下载积分:150 资料编号: DY481

1.打开支付宝或者微信扫描二维码。
2.填写金额:150
3.添加备注,填写资料编号:
资料编号: DY481
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

作品包括:

Word版说明书1份

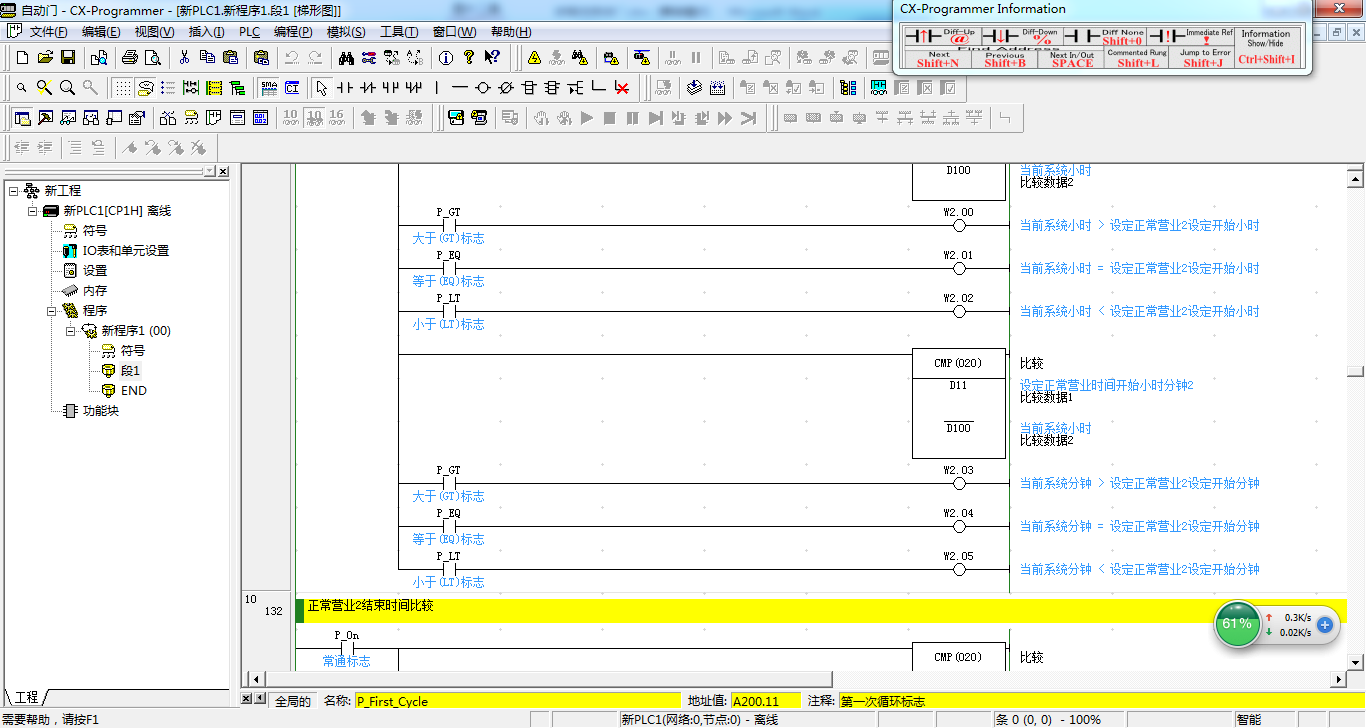

欧姆龙 PLC程序一份

电气CAD图纸图纸

IO分配

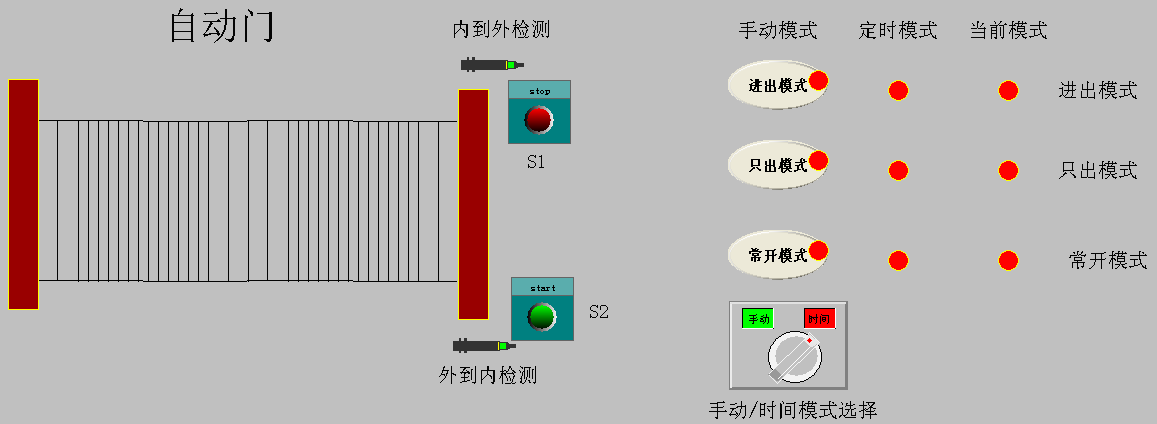

有三种操作模式可以选择,通过选择手动/定时模式进行进行手动选择运行模式,或根据营业情形通过设定不同的

时间段,采取不同运行模式。手动控制模式时,按进出模式(正常营业模式)按钮选择正常营业操作模式;按只

出模式(非营业时间模式)按钮选择非营业模式;按常开模式按钮,选择门常开操作模式。

    当采用时间控制模式时,通过设定不同的时间段,例如上午8时到11时为正常营业模式,11时到13时为门

常开模式,13时到16时为正常进出模式,16时到20时为门常开模式,20时到22时为进出模式,其他时间为非营业

时间,只进模式。进出模式时,检测到人员进入或者外出,自动开门。只出模式时,为非营业操作模式,只有检

测到人员从内往外走时,门才自动打开;而检测到人员从外往内走时,不自动打开门。常开模式时,人员进出繁

忙,设置门为常开



1    引言    4

2    总体设计    5

3    硬件设计    6

3.1  PLC选择    6

3.2  主电路设计    6

3.3  控制电路    7

3.4 PLC输入和输出分配    8

3.5  PLC输入和输出接线图    8

4    软件设计    10

4.1  PLC内部使用地址    10

4.2  控制程序流程图    12

4.3  梯形图程序    15

5    调试和仿真测试    35

5.1  调试    35

5.2  仿真测试    35

结束语    40

参考文献    41

致 谢    42

附录    43

附录1 梯形图程序    43
