DY513-基于S7-200 PLC及组态王的自动洗车电气控制住系统设计 下载积分：150　资料编号： DY513

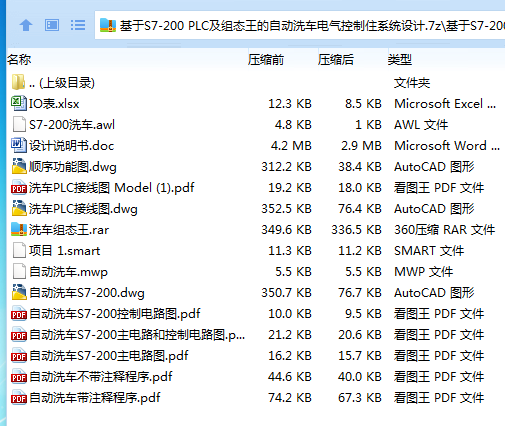

作品包括:

Word版说明书1份

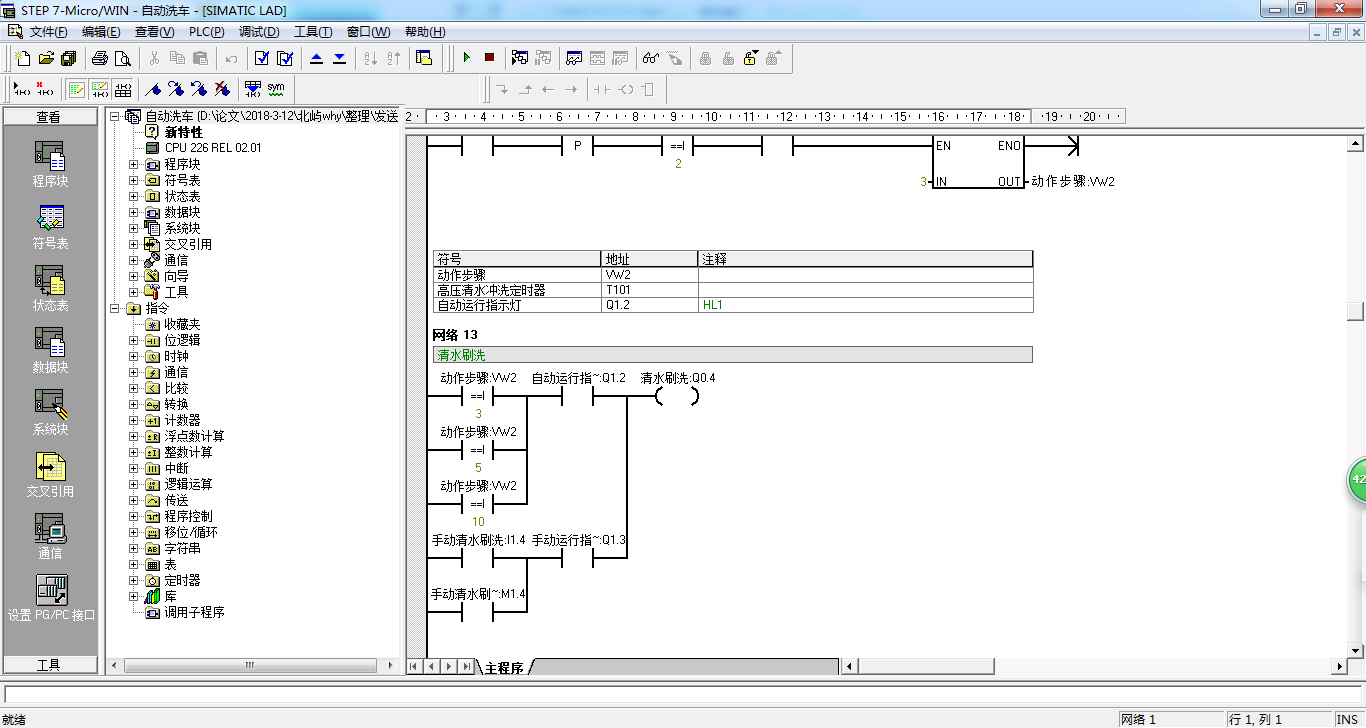

S7-200 PLC程序一份

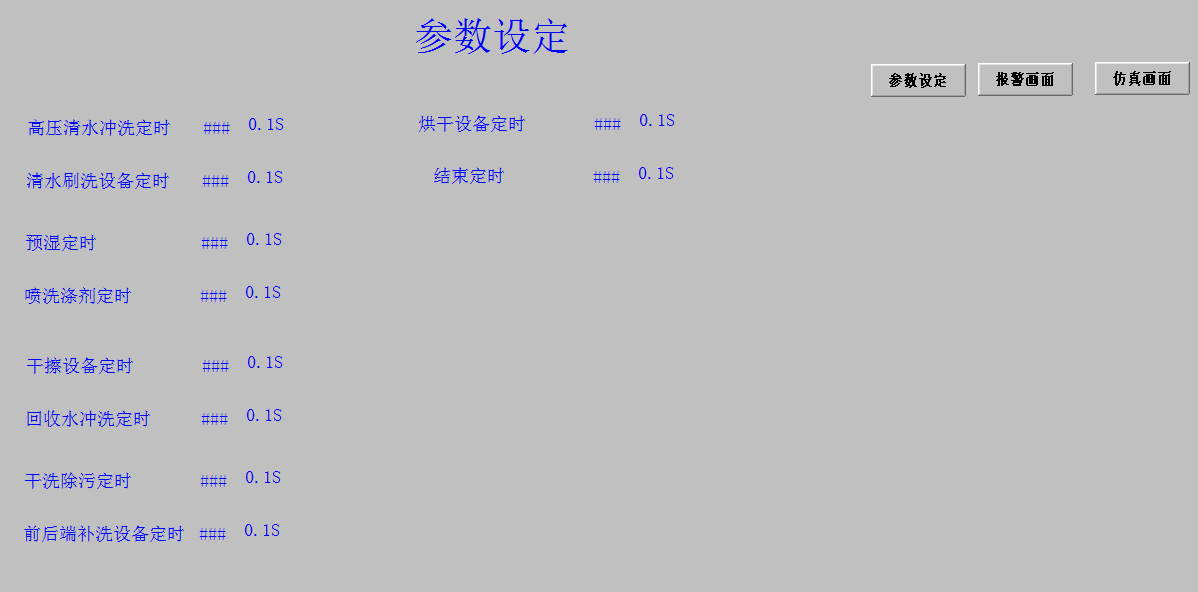

组态王6.53组态画面一份

电气CAD图纸图纸

IO分配

系统有自动和手动模式，选择手动模式，通过外部的手动开关单独启动各个设备；选择自动模式，按启动按钮，

通过设定的程序进行洗车。

    系统启动，检测到汽车到达，启动传送带，传送汽水到初洗位。汽车到达初洗位，停止传送带，启动高

压清水冲洗。高压冲洗按定时执行，定时时间到，启动清水刷洗设备。清水刷洗也按定时执行，定时时间到，再

次启动高压冲洗，然后再次清水刷洗。第2次刷洗完成，启动预洗设备，进行预洗，预洗也是按定时执行。预洗完

成，启动喷洗涤剂设备。喷洗涤剂设备运行时间到，执行干擦。干擦完成后，执行回收水冲洗。回收水冲洗定时

到，执行清水刷洗；清水刷洗完成，启动干洗除污设备。干洗除污运行时间到，启动传送带，前行到补洗车位，

前行到位停止传送带。启动前后端补洗设备，进行补洗。补洗完成启动传送带，运行到烘干车位，运行到位停止

传送带。到达烘干车位后，启动烘干设备。烘干设备按设定的时间运行，运行时间到，启动传送带，传送汽车到

外部。检测到传送到位，停止传送带，系统停止，进行计数。

1  绪  论    2

1.1  自动系统的背景和意义    2

1.2  国内外发展概况    2

1.3  研究的主要内容    3

2  总体设计    4

3  硬件设计    5

3.1  硬件选择    5

3.2  主电路设计    5

3.3  控制电路设计    7

3.4  PLC输入和输出分配    9

3.5  PLC输入和输出接线图    10

4  软件设计    12

4.1  PLC内部使用地址    12

4.2  控制程序流程图    13

4.3  梯形图程序    14

4.4  语句表程序    32

5  组态设计    48

5.1  通讯设定    48

5.2  变量定义    49

5.3  组态画面    50

5.4  组态动画    52

5.5  命令语言    53

5.6  运行    63

参考文献    67

附录1．总电路图    68

附录2．梯形图程序汇总    69

致  谢    80
