DY498-基于三菱PLC及MCGS组态的温度PID控制系统设计加热炉加热器温度控制 下载积分：150 资料编号： DY498
2.填写金额：150
3.添加备注，填写资料编号：
会有专人在15分钟内把资料发到您邮箱
备注：如果付款忘记填写资料编号，则发邮件时附带您的交易明细截图即可。
请耐心等待，如超过30分钟还没收到，请联系客服QQ：2363701252
作品描述
作品包括:
Word版说明书1份
三菱 PLC程序一份
MCGS6.2 组态画面一份
电气CAD图纸图纸
IO分配
以PLC为控制核心，上位机组态软件通过通讯方式跟PLC进行数据交换，监控PLC状态，对PLC进行控制，监控控制流程，设定各参数，包括PID参数，进行实时和历史曲线显示，实时和历史报警显示等。温度传感器加变送器将读取的温度信号转成0-10V电压信号，接PLC的模拟量输入模块FX2N-4AD，供PLC读取温度和温度控制。PLC输出脉冲信号接固态继电器（调功器，可控硅等），PLC通过比较检测温度和设定温度，进行PID运算，通过PID输出，控制固态继电器开关，控制加热器，控制温度稳定
一、绪论 5
（一）课题背景 5
（二）国内外发展概况 5
（三）研究内容 6
二、控制系统的硬件设计 6
（一）方案设计 6
（二）硬件选择 7
1、PLC选择 7
2、模拟量输入模块选择 7
3、传感器选择 7
4、固态继电器选择 7
（三）电路设计 8
1、主电路设计 8
2、控制电路 8
3、PLC输入和输出分配 9
4、PLC输入和输出接线图 10
三、软件设计 10
（一）控制路程图 10
（二）PLC 内部地址分配 12
1、输入信号的确定 12
2、输出信号的确定 13
3、内部辅助继电器的确定 14

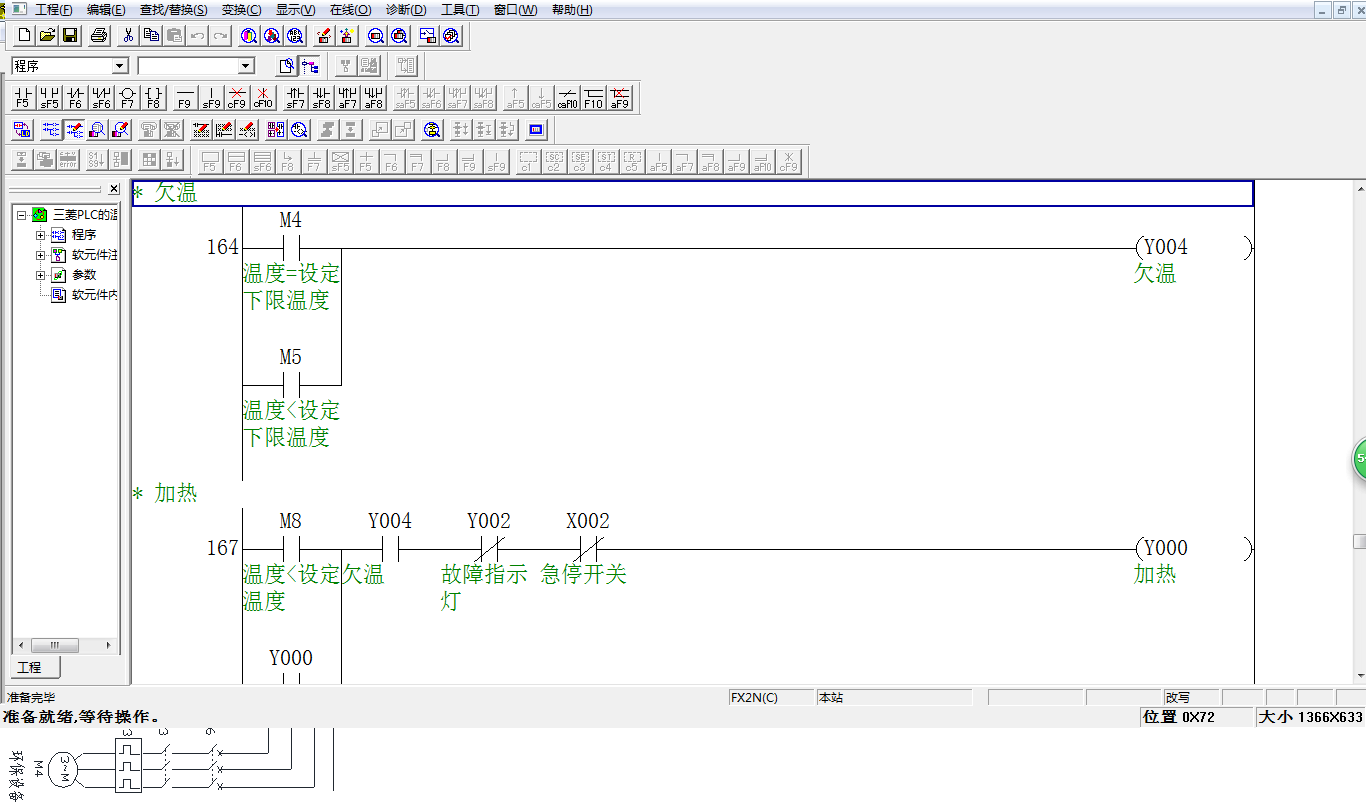

（三）梯形图程序 14
（四）语句表程序 18
四、组态设计 20
（一）设定驱动 20
（二）定义实时数据库 21
（三）组态画面 22
（四）循环脚本 24
结束语 28
谢 辞 30
参考文献 31
附 录 32
