DY1091-三菱PLC和组态王组态变频器的恒压供水系统控制设计 下载积分：150　资料编号： DY1091

作品包括:

Word版说明书1份

三菱 PLC程序一份

组态王6.53组态画面一份

电气CAD图纸图纸

IO分配

摘 要    1

1 前言    3

2 控制要求    4

3 硬件设计    5

3.1硬件选择    5

3.1.1变频器的选择    5

3.1.2接触器的选择    5

3.1.3热过载继电器    5

3.1.4断路器的选择    5

3.1.5 传感器选择    5

3.1.6 PLC的型号选择    6

3.2主电路原理图    6

3.3控制电路原理图    7

3.4 输入和输出分配表    9

3.5 PLC接线图    10

3.6 器件清单    11

4 软件设计    12

4.1 PLC 内部使用地址    12

4.2 程序流程图设计    12

4.3 梯形图    14

4.4语句表程序    27

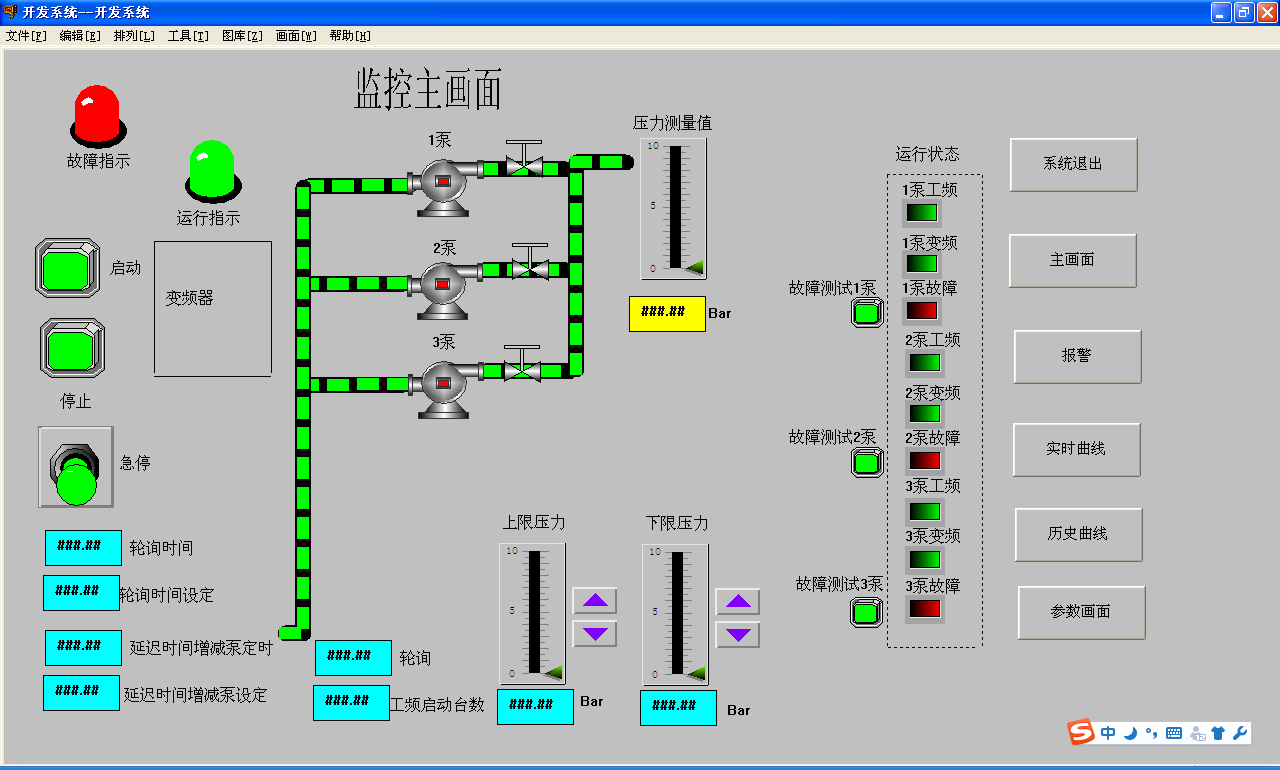

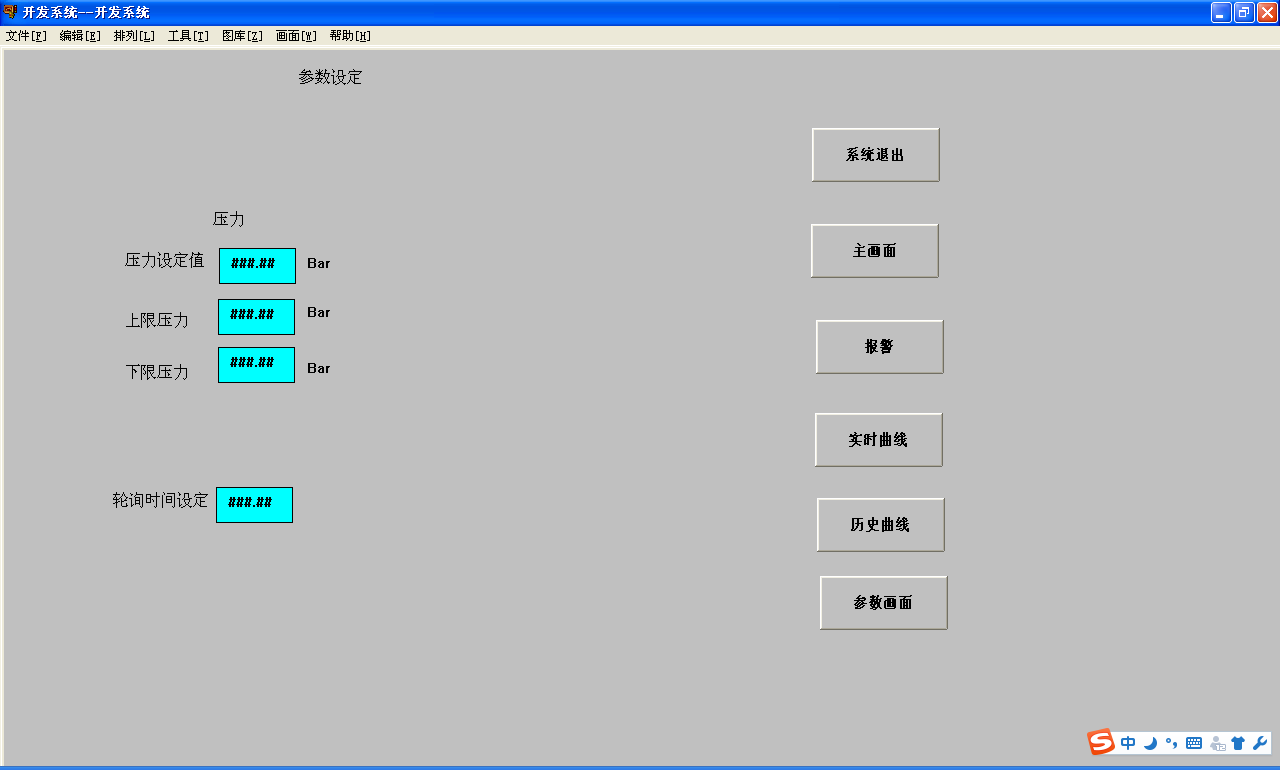

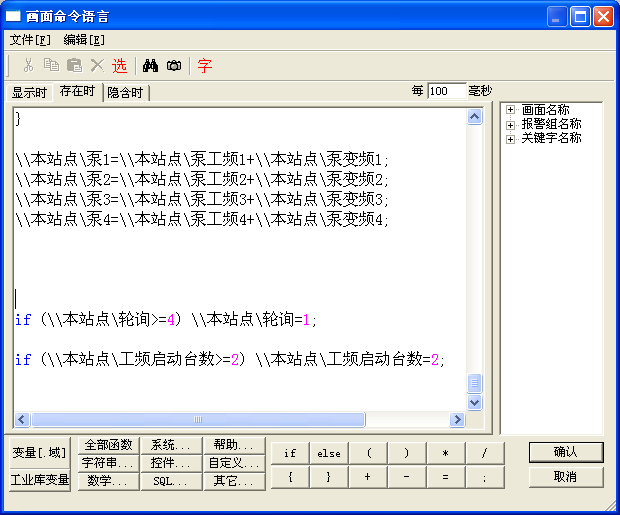

5   组态王画面的设计    35

5.1通信建立    35

5.2 组态王变量连接    39

5.3  建立画面    40

5.4  运行    48

6 结 论    53

参考文献    54

致    谢    55

整个系统由三台水泵，一台变频调速器，一台PLC和一个压力传感器及若干辅助部件构成。三台水泵中每台泵的出水管均装有手动阀，以供维修和调节水量之用，三台泵协调工作以满足供水需要；变频供水系统中检测管路压力的压力传感器，一般采用电阻式传感器(反馈0～10V电压信号)或压力变送器(反馈4～20mA电流)；变频器是供水系统的核心，通过改变电机的频率实现电机的无极调速、无波动稳压的效果和各项功能。
