DY1100-基于三菱PLC和组态王组态自动化立体车库控制系统设计堆垛书架式 下载积分：150　资料编号： DY1100

作品包括:

Word版说明书1份

三菱 PLC程序一份

组态王6.53组态画面一份

电气CAD图纸图纸

IO分配

1 前 言    4

1.1 课题研究背景及意义    4

1.2 国内外现状    4

2  设计要求和原理分析    6

3  硬件设计    7

3.1 PLC型号的选择和确定    7

3.2 主电路设计    7

3.3 控制电路图    9

3.4 PLC输入和输出地址分配表    11

3.5 PLC接线图    12

4  程序设计    14

4.1   PLC 内部使用地址分配    14

4.2 流程图    14

4.3 PLC梯形图    16

4.4 PLC语句表程序    16

5   组态画面的设计    33

5.1 数据词典建立    33

5.2  建立画面    33

5.3  运行    35

结束语    37

参考文献    38

致 谢    39

附 录    40

附录1 PLC梯形图程序    40

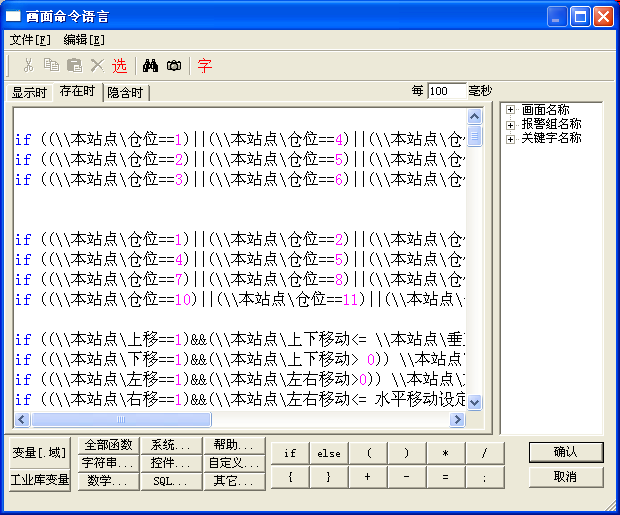

附录2 命令语言    62

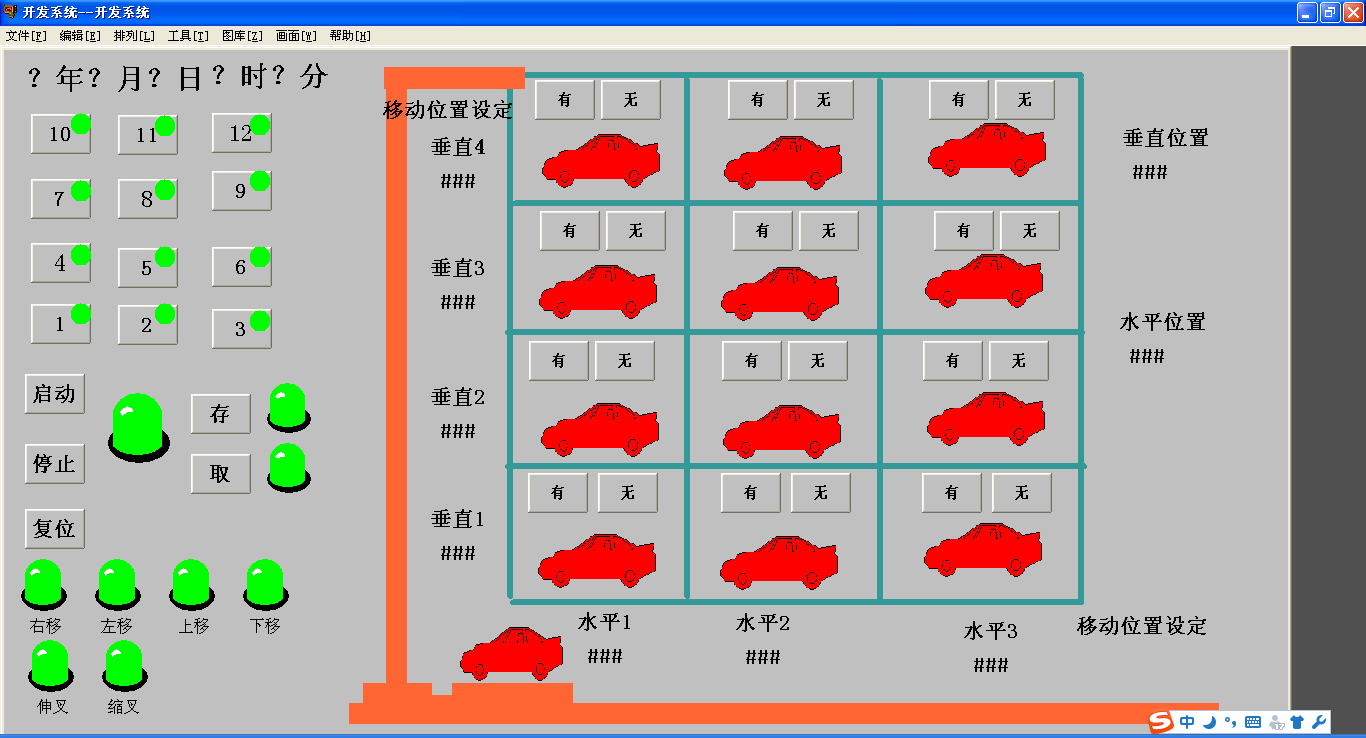

共有12个车位可以使用。所有车位共用一个载车板。所需存取车辆的载车板通过升降横移运动到达地面层，驾驶员进入车库，存取车辆，完成存取过程。

具体说明：

先选择需要存或者取得车位，通过上位机进行选择车位，共1到12可以选择，同时选择存或者取车。然后按启动按钮，执行右移，上升，伸叉，缩叉，下降，左移等动作
