P865-基于西门子S7-200PLC的自动灌溉系统设计组态王组态 下载积分：150　资料编号： P865

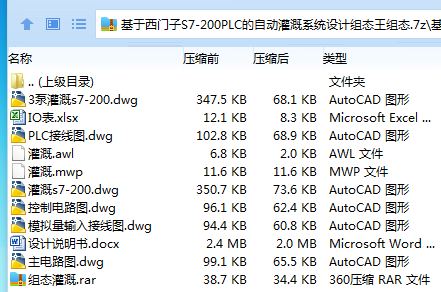

作品包括:

Word版说明书1份，共66页，约10000字

CAD版本图纸，共4张

S7-200 PLC程序一份

组态王组态动画一份

IO分配

现有三个区域需要进行自动灌溉，分为区域A，区域B，区域C，每个灌溉区域使用一台灌溉泵和一个电动阀进行控制。A区要求每次喷溉2分钟，暂停5分钟，循环10次后，自动停止。B区采样旋转式喷头进行喷灌，每次工作5分钟，暂停20分钟，循环3次后，自动停止。C灌溉区，每隔2天自动灌溉1次，每次灌溉时间为20分钟。

系统有手动控制模式和自动控制模式选择，选择手动控制模式时，按一下自动启动按钮，则A，B，C区都执行灌溉1次。选择手动模式时，可以通过A区，B区，C区相应的手动启动按钮，手动停止按钮，单独启动或者停止相应区域的灌溉。选择自动控制模式时，A区和B区每天自动灌溉一次，C区每两天自动灌溉一次。

检测到温度低于一定温度，则停止灌溉。检测到湿度超过一定值，也自动停止灌溉。同时检测到下雨，也自动停止灌溉

摘  要

本设计使用西门子的S7-200 可编程序控制器（PLC）进行自动灌溉控制系统的设计。本系统共有三个灌溉区域进行控制，A区，B区，C区。每个区域采用不同的灌溉方式进行灌溉、A区，每次喷两分钟，暂停5分钟，循环十次后停止。B区采用旋转式喷头进行喷灌，工作5分钟，暂停20分钟,循环三次。C区，每两天喷灌一次,每次20分钟。系统通过设定各区灌溉开始和结束灌溉时间，跟读取的系统实时小时进行比较，控制自动启动各区进行灌溉。

同时系统通过检测实时的温度和湿度，检测下雨，作为控制前提条件。温度低禁止灌溉，湿度高禁止灌溉，下雨禁止灌溉。系统具有手动和自动操作模式，系统工作可靠，操作简单，能有效的对灌溉进行制。

通过分析控制要求，进行了总体设计，选择了硬件，进行了主电路和控制电路设计，设计了PLC的输入和输出接线图，编制了控制程序流程图，使用编程软件编写了梯形图和语句表程序，最后进行了调试，达到了预期的设计目的。

关键词：可编程控制器，自动灌溉，梯形图

目录

第1章 诸 论    1

1.1 设计目的和意义    1

1.2 国内外发展概况    1

1.3 设计内容    2

第2章 总体设计    3

2.1 控制要求    3

2.2  设计方案    3

第三章 硬件设计    6

3.1器件选择    6

3.1.1 PLC选择    6

3.1.2 模拟量输入模块    6

3.1.3 温湿度传感器    7

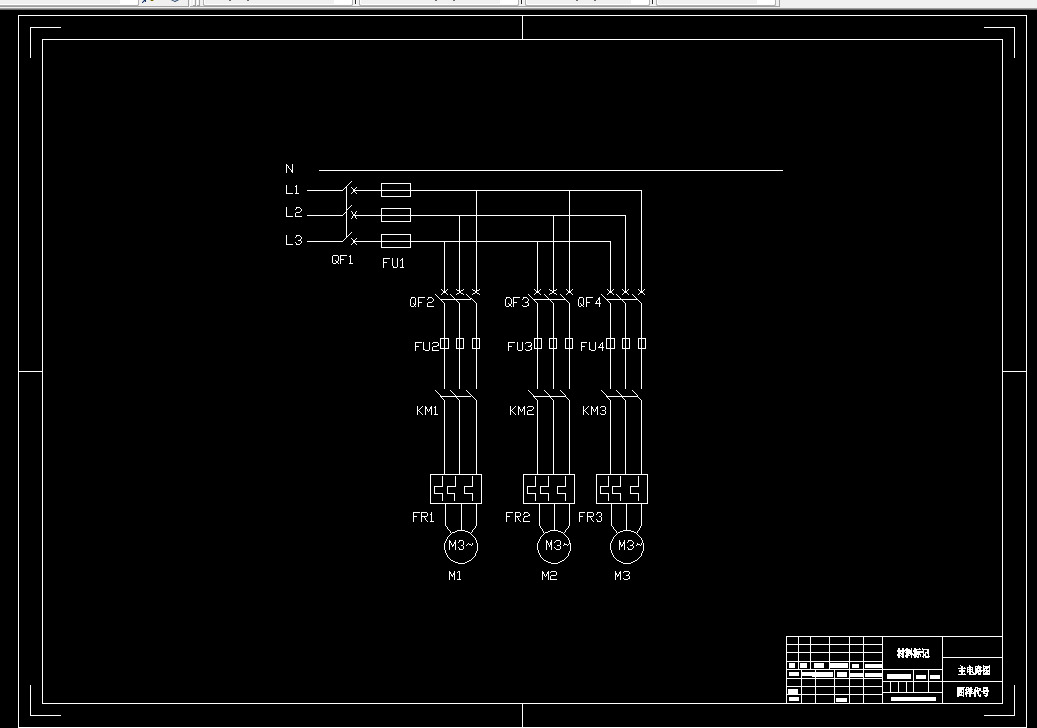

3.2主电路图    8

3.3控制电路图    9

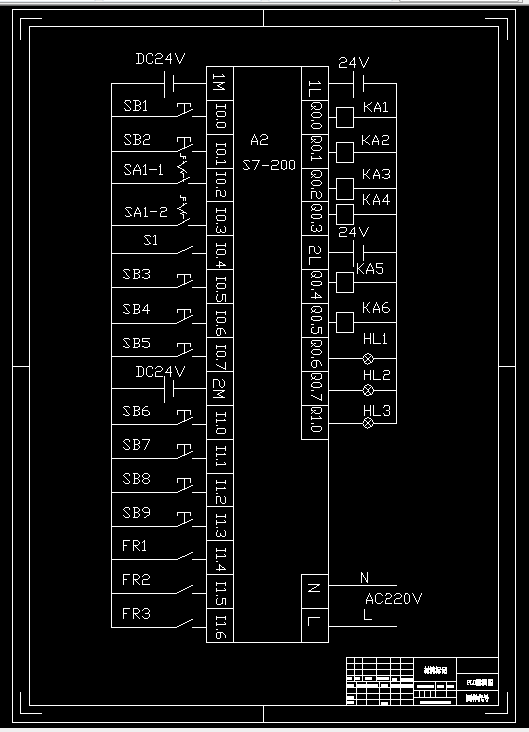

3.4 PLC输入和输出分配表    10

3.5 外部PLC输入和输出接线图    11

第4章 软件设计    14

4.1 PLC内部使用地址    14

4.2 程序流程图    14

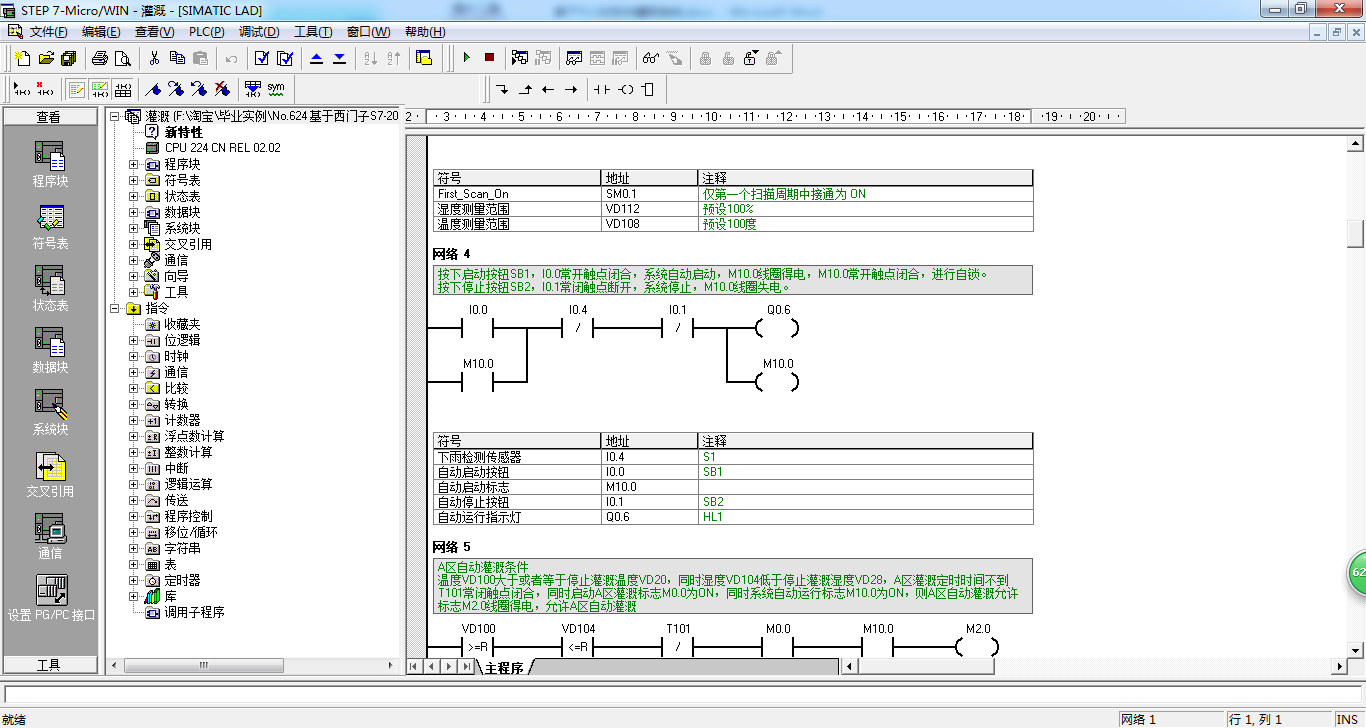

4.3 PLC梯形图    18

4.4 PLC语句表程序    35

第5章 组态设计    43

5.1 通信设定    43

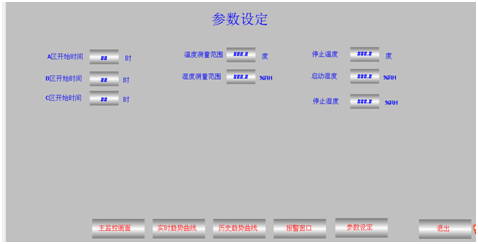

5.2数据词典    44

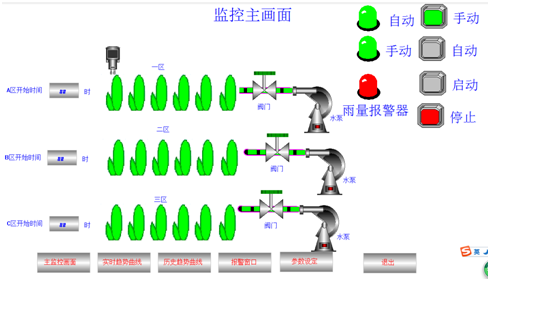

5.3组态画面    44
