DY711-基于S7-200 PLC组态王组态游泳池控制系统的设计 下载积分：150　资料编号： DY711

作品包括:

Word版说明书1份

S7-200 PLC程序一份

组态王6.53组态画面一份

电气CAD图纸图纸

IO分配

目  录    4

第1章  绪 论    5

第2章  工艺分析    6

第3章  硬件设计    9

3.1 PLC型号的选择和确定    9

3.2 主电路设计    9

3.3 控制电路图    11

3.4 PLC输入和输出地址分配表    12

3.5 PLC接线图    14

第4章  程序设计    16

4.1   PLC 内部使用地址分配    16

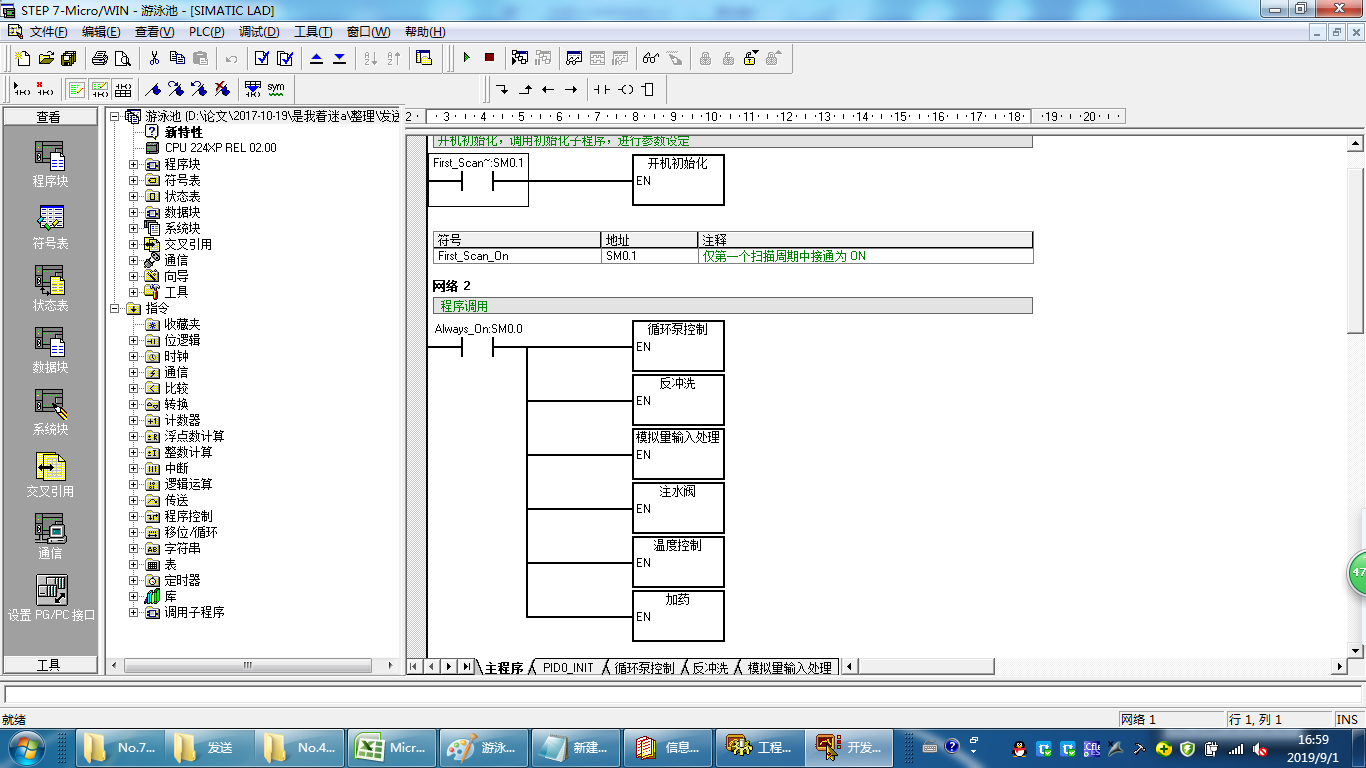

4.2 PLC梯形图    17

4.3 PLC语句表程序    44

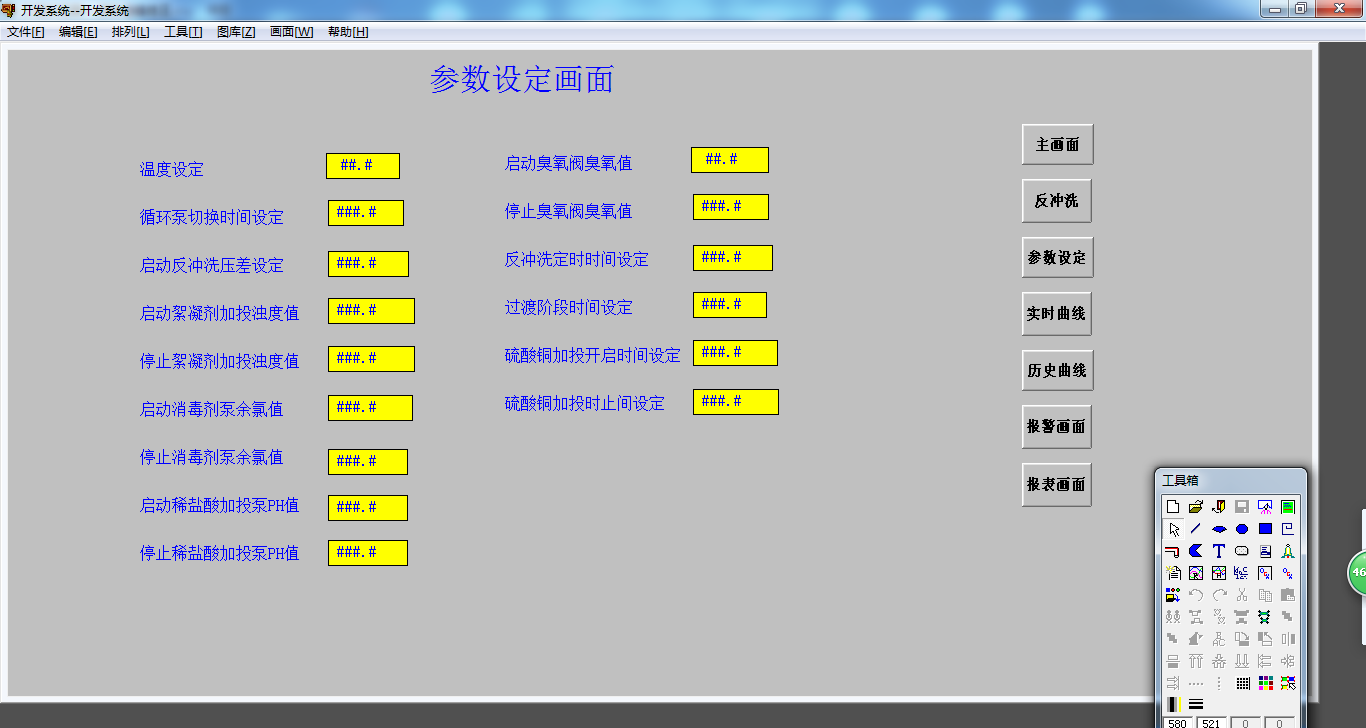

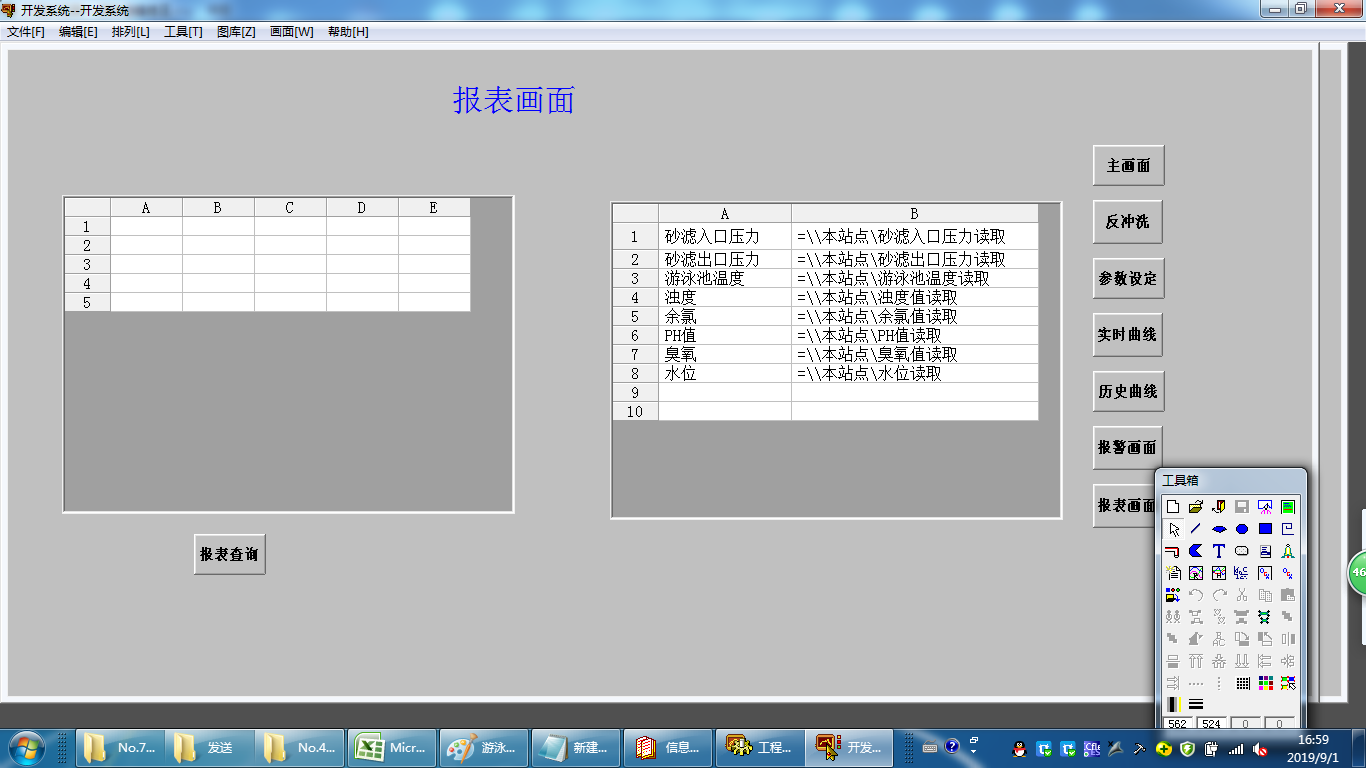

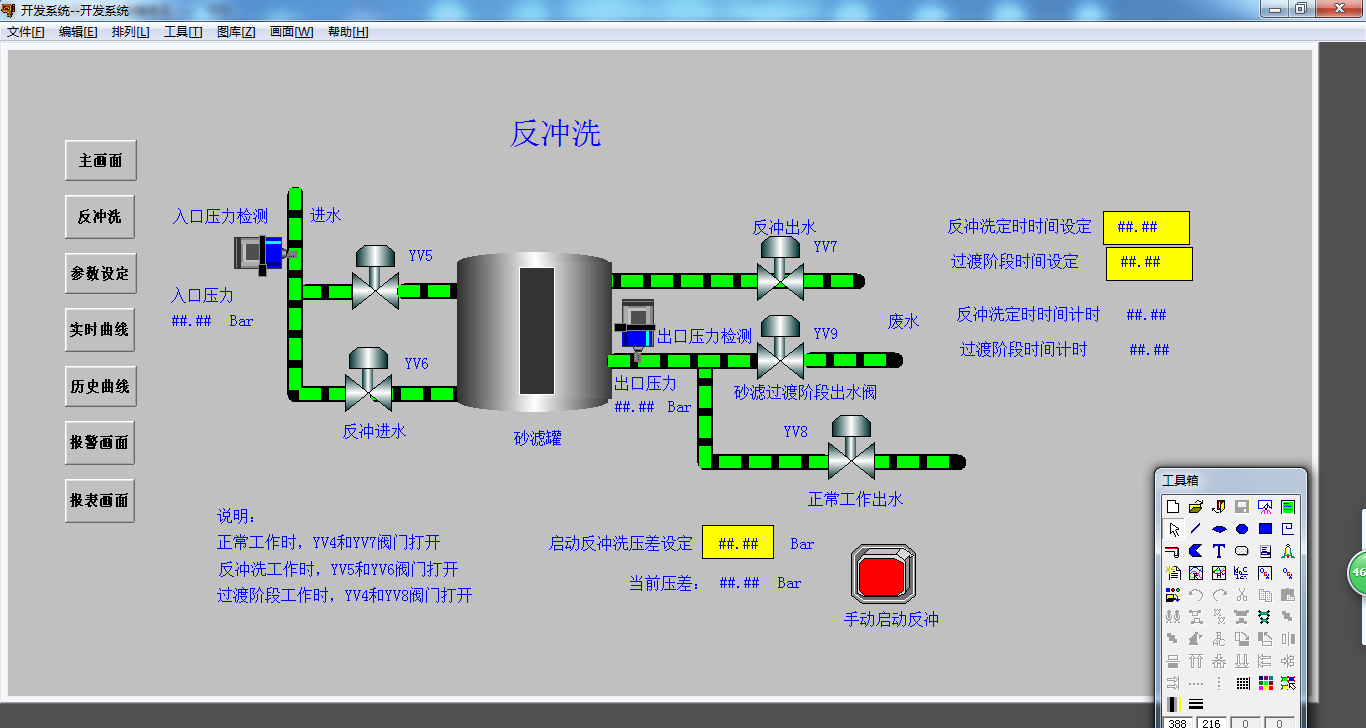

第5章   组态画面的设计    59

5.1 组态王变量连接    59

5.2  建立画面    60

5.3  运行    71

结束语    76

参考文献    77

致 谢    78

从游泳池底部，通过循环水泵1或者循环水泵2将游泳池中的水抽出，进行各项水质检测，包括使用温度传感器检测温度，使用余氯传感器检测余氯，使用浊度传感器检测浊度，使用PH检测器检测PH值，通过臭氧传感器检测臭氧。根据检测的水质情形，通过采用化学方法（例如加药等），和物理方法（例如砂滤等），进行水质处理，将处理好的，达到一定水质标准要求的“净水”通过注水口回注到游泳池。
