DY711-基于S7-200 PLC组态王组态游泳池控制系统的设计 下载积分：150　资料编号： DY711

作品包括:

Word版说明书1份

S7-200 PLC程序一份

电气CAD图纸图纸

IO分配

第一章  设计任务及认识    5

1.1  停车场车位控制设计任务    5

1.2  停车场车位控制设计课题的认识及现状    5

1.3  停车场车位控制课程设计的主要内容阐述    6

第二章  停车场车位控制设计总体方案    7

2.1  停车场车位控制设计总体方案    7

2.2   停车场车位控制设计流程（或详细设计阐述）    8

第三章  停车场车位控制硬件及选型设计    9

3.1   PLC型号选择    9

3.2   主电路设计    9

3.3   PLC 输入和输出分配    11

3.4   PLC 输入和输出接线图    12

第四章  停车场车位控制软件设计    13

4.1   PLC 内部使用地址    13

4.2   PLC 梯形图程序    13

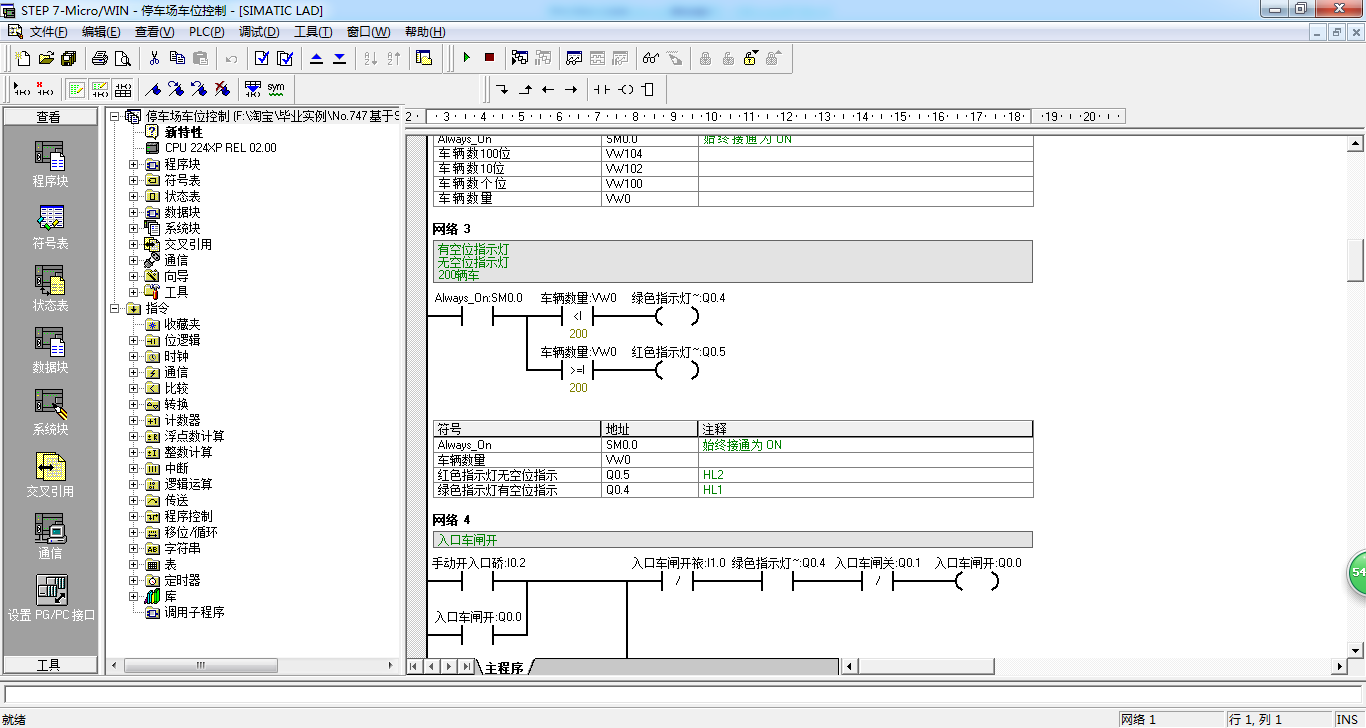

4.3   PLC 语句表程序    21

第五章  停车场车位控制仿真测试    26

结 论    39

参 考 文 献    41

附 录    42

附录1 总电气图    42

附录2 总梯形图    44

1、数码管显示停车场现有车辆数，当车进入停车场显码显示增1，驶出停车场显示减1。

2、当停车场车辆已满，报警指示灯亮，提示禁止车辆入内。

3、数码管显示00位表示停车场无车辆，最大值200辆，上限可程序设定，当停车场车辆与最大设定值形同报警灯亮，车辆不要进入停车场。

停车场分入口和出口各1个；

入口和出口分别安装车闸，控制车辆出入；

入口和出口分别安装车辆检测传感器，信号送PLC。

安装手动开关入口/出口车闸按钮，监控人员可以手动打开或关闭入口/出口车闸。

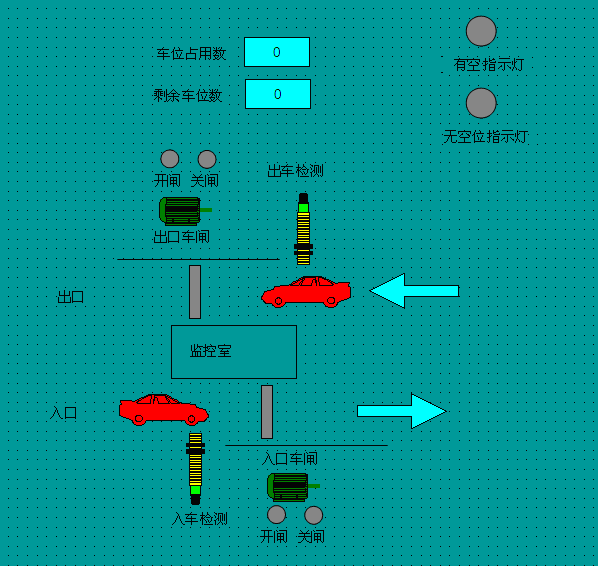

安装数码显示，显示当前车场内车辆数

安装有空位绿色指示灯，表示车场内还有空位，允许车辆进入，可以开闸。

安装无空位红色指示灯，表示车场内没有空位了，禁止车辆进入，禁止开闸。
